S1D13517F00A100：爱普生(EPSON) SVGA外置SDRAM LCD控制器

完整型号：

S1D13517F00A概述

       S1D13517 是一款 SVGA 彩色 LCD 图形控制器，它使用外部 SDRAM 显示缓冲器。这S1D13517 支持 8/16 位间接主机接口，同时为外部提供高性能带宽SDRAM，允许快速屏幕更新。

       S1D13517 支持高达 960x540 (QHD) @ 24 bpp 或 800x600 (SVGA)@24bpp 的显示器，控制一个主窗口和最多两个画中画窗口。此外，S1D13517 还集成了具有 alpha 混合功能的 2D 图形引擎。它使用双缓冲架构来防止在流式视频屏幕更新期间出现任何视觉撕裂。

       针对 SVGA 设计，S1D13517 结合了丰富的功能集和对 CPU 类型或操作系统，使其成为各种应用程序的理想解决方案。

S1D13517F00A特征

•   易于使用且易于连接

•   外部 16 MB、64 MB 或 128 MB SDRAM

•   高性能 SDRAM 控制器

•   8/16 位异步间接并行接口（用于显示或寄存器数据）

•   输入数据格式：RGB 8:8:8、RGB 5:6:5

•   支持TFT面板

•   RGB 接口：18/24 位

•   支持高达 960x540 或 800x600 的分辨率

•   软件省电模式

•   带有两个画中画窗口的主显示窗口

•   180°硬件旋转和显示图像镜像

•   双缓冲可用于防止流式输入期间的图像撕裂

•   用于 LCD 背光控制的 PWM 输出

•   内部可编程PLL

•   SS（扩频）时钟可用

•   通用输出引脚

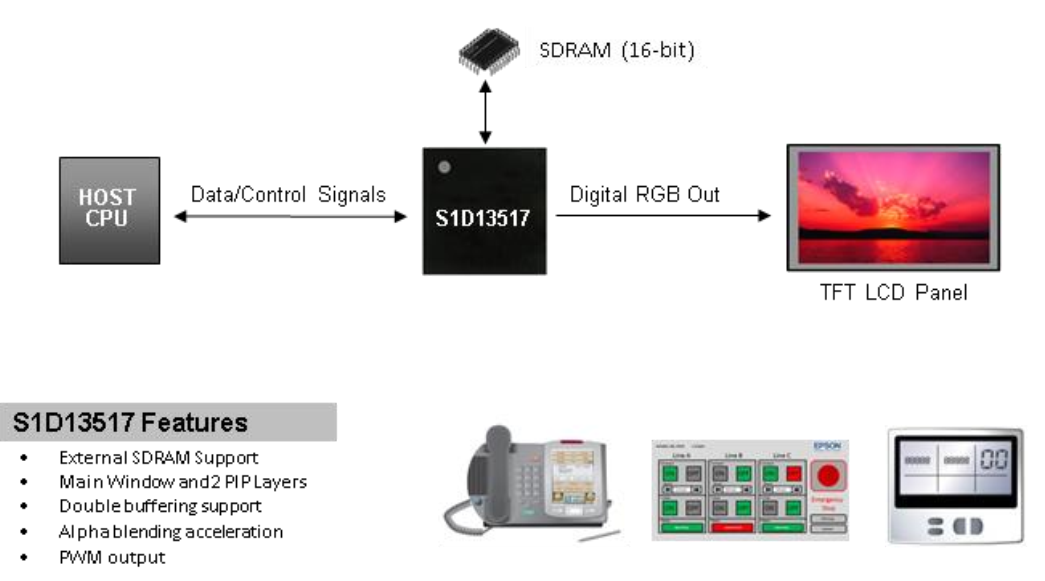

S1D13517F00A系统框图

S1D13517F00A描述

显示内存

•   外部 16M-bit、64M-bit 或 128M-bit SDRAM 内存支持

   o 最大 90MHz SDRAM 时钟

   o 16 位总线宽度

   o 最多可提供 16 个缓冲区分离

主机接口

•   8/16 位异步并行接口（用于显示或寄存器数据）

   o 间接寻址 Intel80 接口

   o 可用于内存的突发和矩形写入

输入数据格式

•   RGB 8:8:8、RGB 5:6:5

显示支持

•   支持TFT面板

   o 18/24 位 RGB 接口

•   支持高达 960x560 (QHD) 的分辨率

   o HVGA、VGA、WVGA、SVGA

功耗

•   COREVDD 2.5V、PLLVDD 2.5V和 IOVDD 3.3V

显示功能

•   24 bpp 颜色深度

•   展示窗

•   两个画中画窗口

•   2D 图形引擎（alpha 混合、复制）

•   180°硬件旋转和显示图像镜像

•   双缓冲可用于防止流式输入期间的图像撕裂

•   软件多缓冲区可用于简单动画

•   TE（撕裂效应）输出

时钟

•   内部可编程PLL（最大180MHz）

•   PCLK 和 SDCLK 可用的扩频时钟（注：频率：31MHz 至 80MHz）

•   LCD 像素时钟（最大 PCLK = 45MHz）

•   SDRAM 时钟（最大 SDCLK = 90MHz

其他功能

•   用于 LCD 背光控制的 PWM 输出

•   软件省电模式

•   通用输出引脚可用（GPO[3:0]）

•   QFP15 128 引脚封装（16mm x 16mm x 1.7mm）

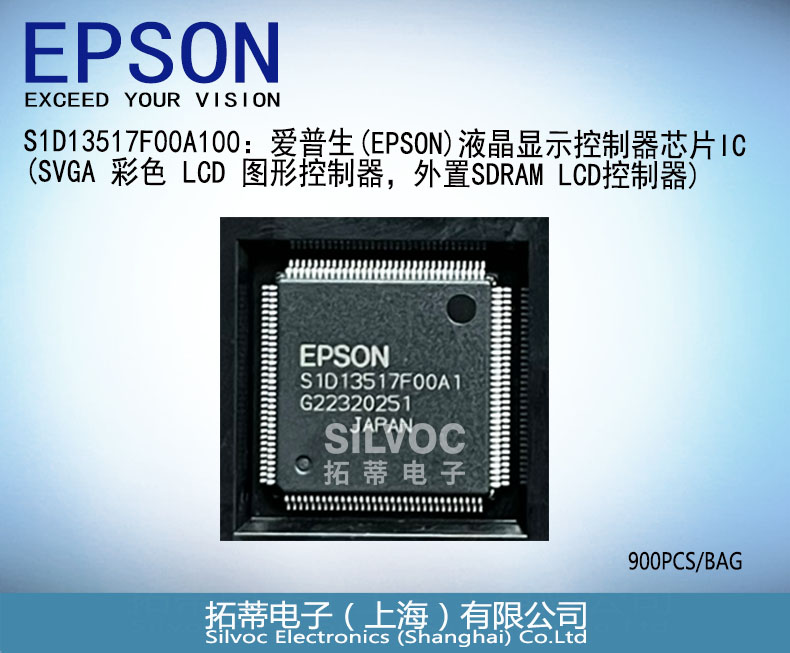

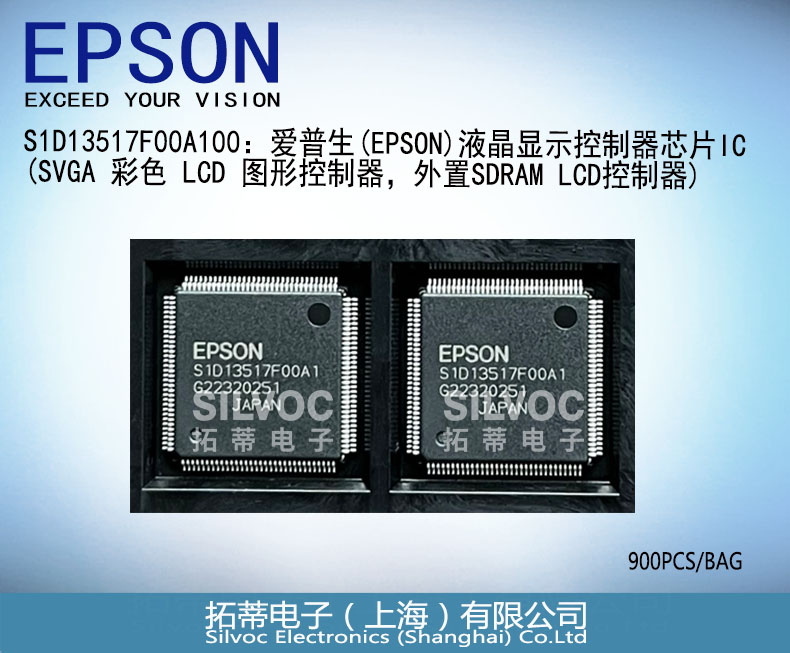

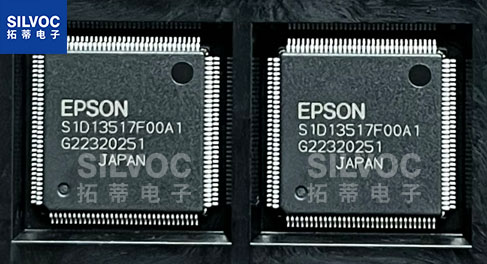

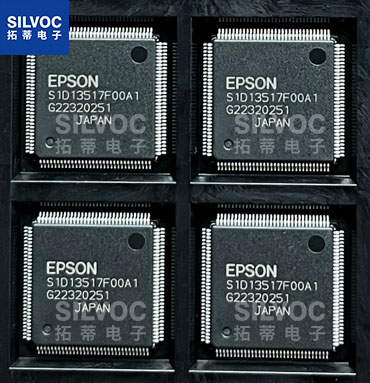

S1D13517F00A封装信息

如需详细产品开发资料，请联系代理商-拓蒂电子。
