S1D13L01F00A100：爱普生(EPSON) WQVGA 简单 LCD 控制器

S1D13L01概述

   S1D13L01 是一款简单的多用途图形 LCD 控制器，具有 384 KB 嵌入式 SRAM 显示缓冲器，支持 TFT 面板。 S1D13L01 支持 8/16 位和最流行的 CPU 接口直接/间接变化。嵌入式显示缓冲区允许 WQVGA 在 24bpp 或 800x480 8bpp 时达到单层显示，或在 16bpp（主层）时达到 480x272 在 8bpp（PIP 层）时达到 480x272 对于两层显示。

   S1D13L01 结合了多个 CPU 接口和显示接口类型，提供了一个通用且易于开发的显示系统。此外，它还提供多窗口支持、透明度和 alpha 混合功能。

   它是一种灵活、低成本、低功耗的单芯片解决方案，旨在满足办公自动化、医疗仪器和工厂自动化等嵌入式市场的需求，在这些市场中，总系统成本和电池寿命是主要关注点。它对 CPU 类型或操作系统的公正性也使其成为各种其他应用的理想显示解决方案。

S1D13L01特征

• 嵌入式 384 KB 显示缓冲区

• 直接和间接 CPU 接口

• 8/16 位数据总线宽度

• SPI CPU 接口

• 支持RGB接口TFT面板

• 可编程分辨率高达 800x480@8bpp

• 可编程颜色深度高达 24 bpp

• 支持主窗口和 PIP 窗口

• SwivelView^TM 90°、180°、270° 旋转

• 通用输入/输出引脚

• LUT 256x24bitx 3 个，用于主层和 PIP 层

• Alpha 混合、透明度、闪烁

• 软件启动的省电模式

• 时钟可以从两个嵌入式 PLL 或数字时钟输入中选择

• HIOVDD/PIOVDD：3.3 或 1.8V CORE/PLLVDD：1.5V

• 温度范围：-40° ~ 85°

• 封装：QFP15 128 引脚，0.4mm 引脚间距

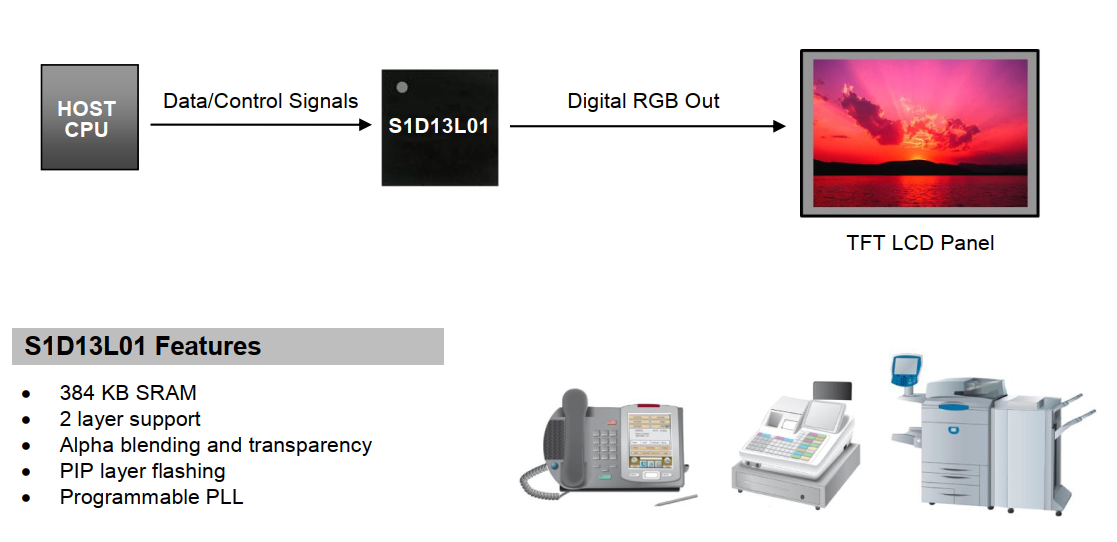

S1D13L01系统框图

S1D13L01描述

CPU接口

• 支持最流行的 CPU 接口

• 直接和间接寻址

• 8/16 位接口支持

• SPI

显示支持

• 支持RGB接口TFT面板

• 可编程分辨率高达 800x480@8bpp

• 可编程颜色深度高达 24 bpp

显示功能

• 主窗口和 PIP 窗口的多层支持

• Alpha 混合和透明度

• PIP 闪烁

• LUT 256x24bitx3pcs 用于主层和 PIP 层

• SwivelViewTM 90°、180°、270° 显示图像旋转

显示内存

• 384 KB 嵌入式 SRAM

• WQVGA 的最大分辨率：

   o  1 层：480x272 @ 24 bpp

             或 800x480 @ 8 bpp

   o  2 层：主要 480x272 @ 16 bpp 和 PIP 480x272 @ 8 bpp

其他功能

• 内部系统时钟：66MHz

• 软件启动的省电模式

• 多个通用输入/输出引脚

• 灵活的时钟结构：

   o  嵌入式 PLL

   o  数字时钟输入

• 低工作电压：

   o  PLL/COREVDD 1.5 伏

   o  PIO/HIOVDD 3.3 或 1.8 伏

• 工作温度范围：-40°~ 85°C

• 封装：QFP15 128 引脚，0.4mm 引脚间距

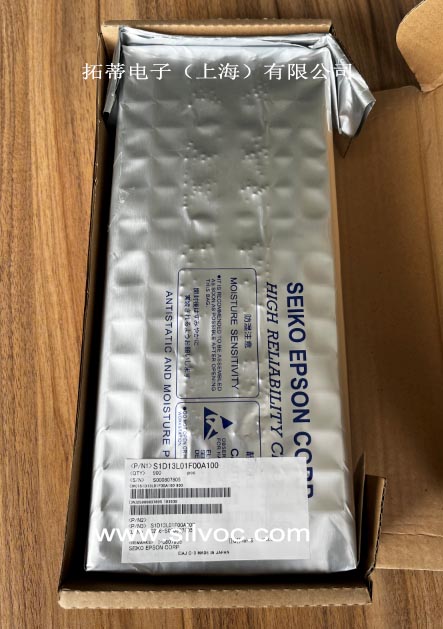

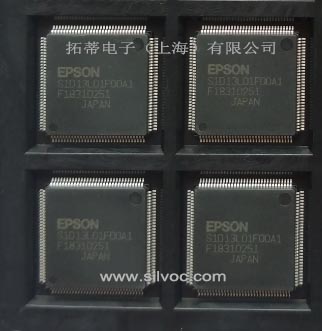

S1D13L01封装

如需详细产品开发资料，请联系代理商-拓蒂电子。
