S1D13742F01A200：爱普生(EPSON) VGA液晶控制器芯片

完整型号：

S1D13742概述

      S1D13742 是一款 VGA 彩色 LCD 图形控制器，具有嵌入式 768 KB 显示缓冲区。 S1D13742 支持 8/16 位 Intel 80 CPU 架构，同时为显示内存提供高性能带宽，从而实现快速屏幕更新。

       需要旋转显示图像的产品可以利用 SwivelView^TM 功能，该功能提供对软件应用程序透明的显示内存的硬件旋转。支持的分辨率包括 800x480 单缓冲和 352x416 双缓冲。

       S1D13742 使用双缓冲架构来防止在流式视频屏幕更新期间出现任何视觉撕裂。这些特性与 S1D13742 的低成本、低功耗设计相结合，为嵌入式市场中的各种应用提供了理想的显示解决方案。

S1D13742特征

•   嵌入式 768 KB SRAM 显示缓冲区

•   低工作电压

•   8/16 位 Intel 80 接口（用于显示或寄存器数据）

•   输入数据格式：

   o  RGB：8:8:8、6:6:6、5:6:5

   o  YUV 4:2:2、4:2:0

•   支持TFT面板

•   18/36 位 RGB 接口

•   支持高达 800x480 的分辨率

•   硬件/软件省电模式

•   16/18 bpp 颜色深度

•   SwivelView^TM：显示图像的 90°、180°、270° 逆时针硬件旋转

•   双缓冲可用于防止流式输入期间的图像撕裂

•   像素加倍：水平和垂直平均，使单个窗口平滑加倍

•   像素减半：窗口数量没有限制

•   内部可编程PLL

•   单 MHz 时钟输入：CLKI

•   通用输入/输出引脚

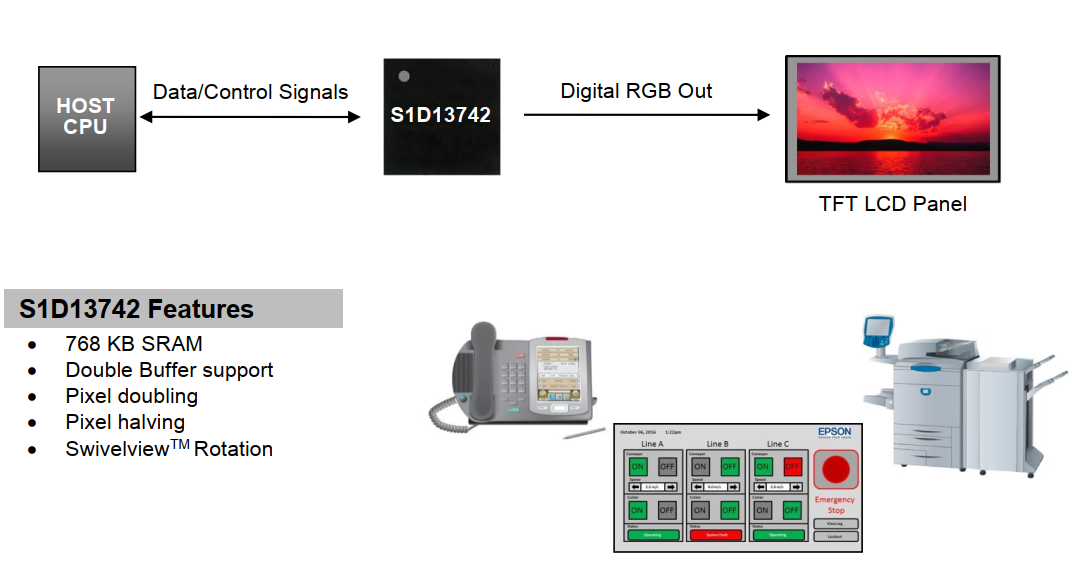

S1D13742系统框图

S1D13742描述

显示缓冲区

•   768 KB 嵌入式 SRAM

面板支持

•   支持TFT面板

•   18/36 位接口

•   支持高达 800x480 的分辨率

输入数据格式

•   RGB：8:8:8、6:6:6、5:6:5（8:8:8 将被截断为 16 或 18 bpp）

•   YUV 4:2:2、4:2:0（内部 YUV 到 RGB 转换器存储为 16 或 18 bpp）

CPU接口

•   8/16 位 Intel 80 接口（用于显示或寄存器数据）

•   片选用于选择设备，当不活动时，任何输入数据/命令都被忽略

显示功能

•   16/18 bpp 颜色深度

•   所有显示写入均由窗口孔径/位置处理（用于完整或部分显示更新）。所有窗口坐标都以显示图像的左上角为参考（即使在旋转的显示器中，左上角也保持不变，无需进行主机侧平移）

•   SwivelView^TM：显示图像的90°、180°、270°逆时针硬件旋转。所有显示的窗口都可以独立旋转。启用这些模式时无需额外编程。

•   双缓冲可用于防止流式输入期间的图像撕裂。支持的分辨率必须适合 384KB（总可用显示缓冲区的 1/2）。典型分辨率为 352x416。

•   像素加倍：水平和垂直平均，使单个窗口平滑加倍

•   像素减半：窗口数量没有限制

其他功能

•   内部可编程PLL

•   单 MHz 时钟输入：CLKI

•   CLKI 可用作 CLKOUT（与输出相关的单独 CLKOUTEN 引脚）

•   硬件/软件省电模式

•   用于启用/禁用省电模式的输入引脚

•   通用输入/输出引脚可用（GPIO[7:0]）

•   COREVDD 1.5V和 IOVDD 1.65 ~ 3.6V

•   QFP20 144 引脚封装

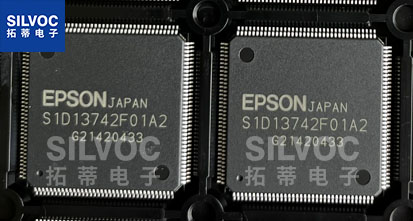

S1D13742封装

 如需详细产品开发资料，请联系拓蒂电子。
