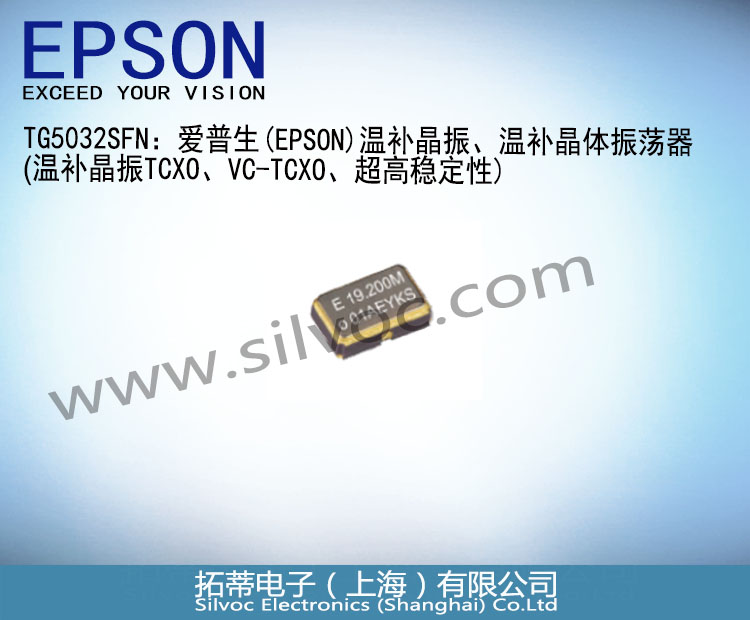

TG5032SFN:爱普生(EPSON) 温补晶振、TCXO / VC-TCXO、超高稳定性4pins

  • 频率范围:10MHz to 40MHz;输出波形:Clipped sine wave

  • 电源电压:3.3 V Typ.;频率/温度特性:±0.1×10-6 Max.(-40°C to +85°C)

  • 频率老化:±3.0×10-6  Max. / 20 years

  • 外部尺寸:5.0×3.2×1.45 mm(4 pins)

  • 功能:超高稳定性,宽温度范围

  • 应用领域:小基站,Stratum3,SyncE,IEEE1588


规格参数

TG5032SFN:爱普生(EPSON) 温补晶振、TCXO / VC-TCXO、超高稳定性4pins



TG5032SFN常用频率列表如下:

规格型号

产品编码

MOQ (PCS)

TG5032SFN   10.000000MHz CAGNDA

X1G005401xxxx00

1000

TG5032SFN   10.000000MHz CBGNDA

X1G005401000200

1000

TG5032SFN   10.000000MHz CAGNGA

X1G005401xxxx00

1000

TG5032SFN 12.800000MNz   CAGNDA

X1G005401xxxx00

1000

TG5032SFN 20.000000MNz   CAGNDA

X1G005401xxxx00

1000

TG5032SFN 20.000000MNz   CAGNNA

X1G005401xxxx00

1000

TG5032SFN   24.576000MNz CAGNDA

X1G005401xxxx00

1000

TG5032SFN   25.000000MNz CAGNDA

X1G005401000500

1000

TG5032SFN   25.000000MNz CAGNNA

X1G005401002000

1000

TG5032SFN   25.600000MNz CAGNDA

X1G005401xxxx00

1000

TG5032SFN 26.000000MNz   CAGNDA

X1G005401000600

1000

TG5032SFN 30.720000MNz   CAGNDA

X1G005401001800

1000

TG5032SFN   30.720000MNz CAGNNA

X1G005401xxxx00

1000

TG5032SFN 38.400000MNz   CAGNDA

X1G005401xxxx00

1000

TG5032SFN 38.800000MNz   CAGNDA

X1G005401xxxx00

1000

TG5032SFN 40.000000MNz   CAGNDA

X1G005401xxxx00

1000

TG5032SFN   40.000000MNz CAGNNA

X1G005401xxxx00

1000

TG5032SFN   19.200000MNz CAGNDA

X1G005401000200

1000

TG5032SFN   19.200000MNz FAGNNA

X1G005401xxxx00

1000



特征



EPSON 温补晶振TCXO: TG5032SFN



• 频率范围:10MHz to 40MHz

• 输出波形:Clipped sine wave

• 电源电压:3.3 V Typ.

• 频率/温度特性:±0.1×10-6 Max.(-40°C to +85°C)

• 频率老化:±3.0×10-6  Max. / 20 years

• 外部尺寸:5.0×3.2×1.45 mm(10 pins)

• 应用领域:

小基站,Stratum3,SyncE,IEEE1588

•功能:

超高稳定性,宽温度范围



推荐应用领域



     小基站(Small Cells)

     Stratum3

     毫微微蜂窝基站 (Femtocell)

     网络系统 (Network system etc.)



概述



TG5032SFN是Clipped sine wave输出的超高稳定性温度补偿晶体振荡器,并使用晶体单元的基本振荡产生削波正弦波输出。这实现了频率为10至40MHz的低相位噪声,并且适用于包括小单元的参考时钟。这使产品符合各种标准,包括GR-1244-CORE Stratum3、G.8262.1、G.8273.2(A级、B级)。



规格 (特征)



项目

符号

TG5032SFN   (Clipped sine wave)

条件 / 备注

VC-TCXO

TCXO

输出频率范围

f0

10 MHz to   40 MHz


10, 12.8,   19.2, 20, 24.576, 25, 25.6, 26,
  30.72, 38.4, 38.88, 40 MHz

Standard frequency

电源电压

VCC

C: 3.3 V ±   5 % ( Standard )
  (Supply voltage range :2.375 V to 3.63 V)


储存温度

T_stg

-40°C to   +90°C

Storage as single product

工作温度

T_use

G : -40°C   to +85°C


a)   频率稳定度

f_tol

± 1.0 × 10-6Max.

After reflow, +25 °C

b)   频率/温度特性

fo-TC

A: ±0.1 ×   10-6 Max. / G : -40°C to +85°C
  H: ±0.25 × 10-6 Max. / G : -40°C to +85°C
  B: ±0.28 × 10-6 Max. / G : -40°C to +85°C

Reference to (fmax + fmin) / 2

c)   频率/负载系数

fo-Load

± 0.1 × 10-6 Max.

Load ± 10 %

d)   频率/电压系数

fo-VCC

± 0.1 × 10-6 Max.

VCC ± 5 %

e)   频率老化

f_age

± 0.5 × 10-6 Max.

+25°C , First year

± 3.0 × 10-6 Max.

+25°C , 20 years

滞留稳定性

(恒温)

-

± 0.01 ×   10-6 Max. (+25°C, 24 hours)

After 10 days of continuous operation.

± 0.04 ×   10-6 Max. (+25°C, 24 hours)

After 48 hours of continuous operation.

漂移产生
  ( MTIE, TDEV )

-

-

Compliant   with
  GR-1244CORE , ITU-T G.8262

自由运行精度

-

± 4.6 × 10-6 Max.

This includes Item a), b), c), d) and e)

功耗

ICC

5.0 mA   Max.

10 MHz ≦ f≦   26 MHz

输入阻抗

Rin

100 kΩ   Min.

-

VC- GND (DC)

频率控制范围

f_cont

± 5 × 10-6 to   ± 10 ×10-6

-

J,D : VC= 1.5 V ± 1.0 V
   at VCC = 3.3V
  K,E : VC= 1.65 V ± 1.0 V
   at VCC = 3.3V

频率变化极性

-

Positive   polarity

-


占空比

SYM

-


输出电压

VOH

-


VOL

-


输出电平

VPP

0.8 V Min.

Peak to peak.

上升/下降时间

tr/tf

-

-

启动时间

t_str

5.0 ms   Max.

T = 0 at 90 % VCC

输出负载条件

Load

10 kΩ/ 10   pF










产品命名规则



TG5032SFN温补晶振产品名称参数:

(1)  产品名称 (标准形式)

TG5032CFN  30.720000MHz   C  A  G N D A

TG5032SFN  30.720000MHz   C  A  G N D A

   ①     ②            ③                 ④ ⑤  ⑥⑦⑧⑨

①  Model    ②  Output (C: CMOS, S: Clipped sine wave)  ③  Frequency

④  Supply voltage (C: 3.3V Typ.)

⑤  Frequency / temperature characteristics (A: ±0.1× 10-6 Max., H: ±0.25× 10-6 Max., B: ±0.28× 10-6 Max.,)

⑥  Operating temperature (G: -40 °C to +85 °C)  ⑦  OE function (N: Non)

⑧ VC function(A: VC =any, D: VC =1.5 V, E: VC =1.65 V, N: Non)

⑨ Internal identification code ("A" is default)



(2)  产品型号/ 产品编码  (Blank section is decided by each detail specifications.)

TG5032CFN       X1G005391xxxx00

TG5032SFN       X1G005401xxxx00

               ① ②  ③ ④  ⑤

① Crystal devices  ② Model  ③ Pb free code(1:EU RoHS / 2: Pb free)

④ Detail specifications  ⑤ Packing(Recommended packing  00:1K pcs/Reel)



Frequency

Part   number

[MHz]

TG5032CFN   (Size: 5.0 x 3.2)

TG5032SFN   (Size: 5.0 x 3.2)

VCC   = 3.3 V

VCC   = 3.3 V

Suffix:   CAGNDA

Suffix:   CAGNDA

10

X1G005391xxxx00

X1G005401xxxx00

12.8

X1G005391xxxx00

X1G005401xxxx00

19.2

X1G005391xxxx00

X1G005401xxxx00

20

X1G005391xxxx00

X1G005401xxxx00

24.576

X1G005391xxxx00

X1G005401xxxx00

25

X1G005391xxxx00

X1G005401xxxx00

25.6

X1G005391xxxx00

X1G005401xxxx00

30.72

X1G005391xxxx00

X1G005401xxxx00

38.4

X1G005391xxxx00

X1G005401xxxx00

38.88

X1G005391xxxx00

X1G005401xxxx00

40

X1G005391xxxx00

X1G005401xxxx00

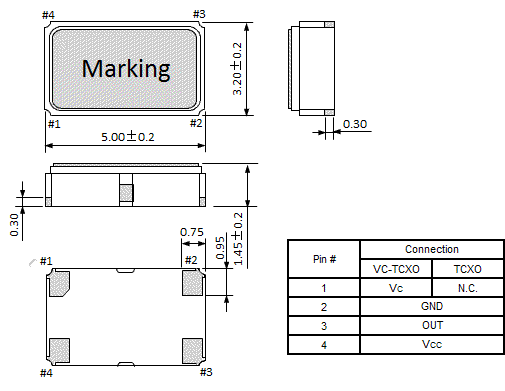

External dimensions                                                                                                                                      (Unit: mm)



TG5032SFN External dimensions.gif

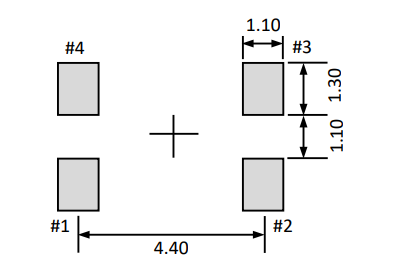

Footprint (Recommended)                                                                                                                            (Unit: mm)



TG5032SFN Footprint(1).png

为保持稳定运行,在尽可能靠近晶体产品电源端子的位置(VCC-GND之间)提供0.1μF旁路电容。
