输出频率：13 MHz to 55 MHz，输出：削峰正弦波(Clipped sine wave)
电源电压：1.8 V Typ. / 3.3 V Typ. 特征：低噪音，105°C高温
功能：TCXO-Standby、VC-TCXO、TCXO
频率/温度特性：±0.5×10-6 Max.（-40°C to +105°C）
符合AEC-Q100，外部尺寸：2.0×1.6×0.7mm
应用领域：全球导航卫星系统（GNSS）、V2X (TCU, DSRC)

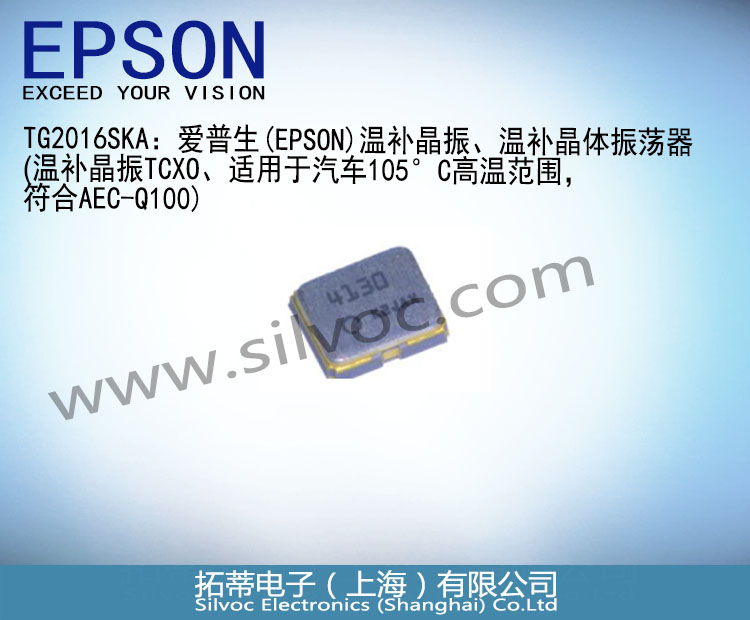

TG2016SKA：爱普生(EPSON) 温补晶振TCXO、适用于汽车105°C高温范围，符合AEC-Q100
TG2016SKA常用频率列表如下：
规格型号 | 料号 | MOQ (PCS) |
TG2016SKA 26.000000MHz ECHNNM | X1G005371020016 | 3000 |
TG2016SKA 49.580000MHz ECHNNM | X1G005371020616 | 3000 |
TG2016SKA 26.000000MHz CCHNNM | X1G005371030116 | 3000 |
TG2016SKA 49.580000MHz CCHNNM | X1G005371030616 | 3000 |
EPSON 温补晶振TCXO：TG2016SKA
• 输出频率：13 MHz to 55 MHz
• 输出：削峰正弦波(Clipped sine wave)
• 电源电压：1.8 V Typ. / 3.3 V Typ.
• 功能：TCXO-Standby、VC-TCXO、TCXO
• 频率/温度特性：
±0.5×10-6 Max.（-40°C to +105°C）
• 外部尺寸：2.0×1.6×0.7mm
• 应用领域：
全球导航卫星系统（GNSS）
V2X (TCU, DSRC)
• 特征：低噪音，105°C高温
• 符合AEC-Q100
汽车用全球导航卫星系统，V2X（TCU，DSRC）
* GNSS：全球导航卫星系统（Global Navigation Satellite System）
* V2X：车联网（Vehicle to Everything）
* TCU：远程通信控制单元（Telematics control unit）
* DSRC：专用短程通信（Dedicated Short Range Communication）
TG2016SKA是符合汽车级AEC-Q100温度补偿晶体振荡器。使用爱普生开发和制造的IC和MHz基本晶体，它支持高达105ºC的温度，具有适合GNSS接收的频率斜率和G灵敏度，以及适合V2X使用的Wi-Fi的低抖动。
规格 (特征)
项目 | 符号 | VC-TCXO | TCXO | TCXO-Standby | 条件 / 备注 | ||
输出频率范围 | f0 | 13 MHz to 55 MHz | |||||
26 MHz, 38.4MHz, 49.58MHz | Standard frequency | ||||||
电源电压 | VCC | 1.8 V ±0.1 V / 3.3 V ±5 % | Supply voltage range :1.7 V to 3.63 V | ||||
储存温度 | T_stg | -55°C to +125°C | Storage as single product. | ||||
工作温度 | T_use | H: -40°C to +105°C | Standard | ||||
频率稳定度 | f_tol | ±2.0 × 10-6 Max. | After 3times reflow, +25 °C | ||||
频率/温度特性 | f0-TC | C: ±0.5 × 10-6 Max. / -40°C to +105°C | Standard stability version | ||||
频率/负载系数 | f0-Load | ±0.2× 10-6 Max. | 10 kΩ // 10 pF ±10 % | ||||
频率/电压系数 | f0-VCC | ±0.2 × 10-6 Max. | VCC ± 5 % | ||||
频率老化 | f_age | ±1.0 × 10-6 Max. | +25 °C, First year, 13 MHz≤ f0 ≤20 MHz, 26 MHz≤ f0 ≤40 MHz | ||||
±1.5 × 10-6 Max. | +25 °C ,First year, 20MHz < f0< 26 MHz, 40MHz < f0≤ 55MHz | ||||||
功耗 | ICC | 2.0 mA Max. | 13 MHz ≤ f0 ≤ 40 MHz | ||||
2.5 mA Max. | 40 MHz < f0 ≤ 55 MHz | ||||||
输入阻抗 | Zin | 500 kW Min. | — | ||||
频率控制范围 | f_cont | ±8.0 ´ 10-6 to ±15.0 ´ 10-6 | — | ||||
频率变化极性 | f_cp | Positive polarity | — | ||||
待机电流 | I_std | — | 10μA Max. | /ST = GND | |||
输入电压 | VIH | — | 80% Vcc Min. | /ST terminal | |||
VIL | — | 20% Vcc Max. | /ST terminal | ||||
占空比 | SYM | 40% to 60% | GND level (DC cut) | ||||
输出电压 | VPP | 0.8 V Min. | Peak to Peak | ||||
启动时间 | t_str | 2.0 ms Max. | T=0 at 90% Vcc | ||||
输出负载 | Load_R | 10 kΩ | DC cut capacitor = 0.01 µF | ||||
Load_C | 10 pF | ||||||
G灵敏度 | Gs | 1.5 × 10-9 /G Max. | 30 Hz to 3 kHz,sinewave,3axes | ||||
*注：了解本规格中未列出的要求，请联系代理-拓蒂电子。
TG2016SKA晶振产品名称参数：
(1) 产品名称 (标准形式)
TG2016SKA 26.000000MHz E C H N N M
① ② ③ ④ ⑤ ⑥⑦⑧⑨
① Model ② Output (S: Clipped sine wave) ③ Frequency
④ Supply voltage (Refer to symbol table)
⑤ Frequency / temperature characteristics (C: ±0.5 × 10-6 Max.)
⑥ Operating temperature (H: -40 °C to +105 °C)
⑦ Standby function (N: Non, S: Standby)
⑧ VC function (Refer to symbol table)
⑨ Internal identification code ("M" is default)
④ Supply voltage [VCC], ⑧ VC function [Vc] (symbol table) | |||
Voltage [V] | TCXO | VC-TCXO | |
④ VCC (Typ.) | E:1.8 C:3.3 | E:1.8 | C:3.3 |
⑧ VC (Typ.) | N: Non | B:0.9 | E:1.65 |
(2) 产品型号/ 产品编码 (Blank section is decided by each detail specifications.)
TG2016SKA X1G005371xxxx16
① ② ③ ④ ⑤
① Crystal devices ② Model ③ Pb free code（1：EU RoHS / 2: Pb free）
④ Detail specifications ⑤ Packing（Recommended packing 16：3K pcs/Reel）
Frequency | Part number | |
[MHz] | TG2016SKA (Size: 2.0 x 1.6) -40 °C to +105 °C | |
VCC = 1.8 V | VCC = 3.3 V | |
Suffix: ECHNNM | Suffix: CCHNNM | |
26 | X1G005371020016 | X1G005371030116 |
49.58 | X1G005371020616 | X1G005371030616 |

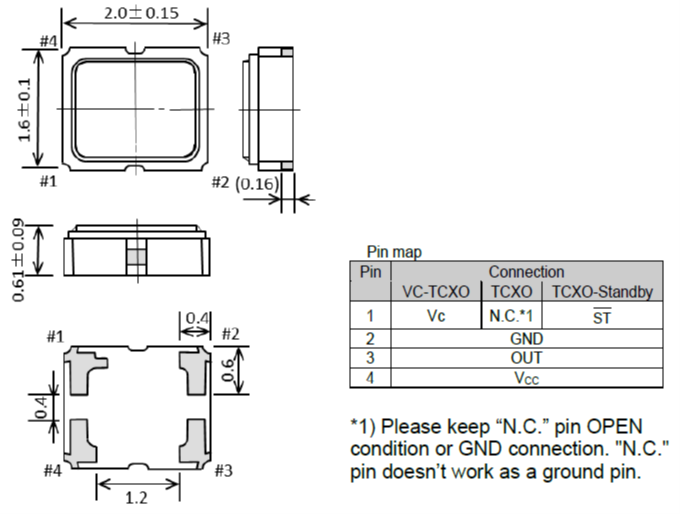

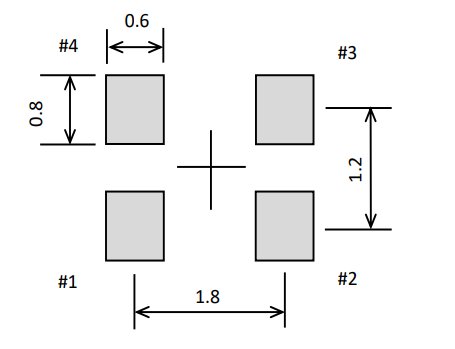

请保持“N.C.”引脚打开状态或GND连接。
“N.C.”引脚不能用作接地引脚。
为了稳定运行，请在Vcc和GND之间添加旁路电容器（0.01uF至0.1uF）。请尽可能靠近TCXO。
