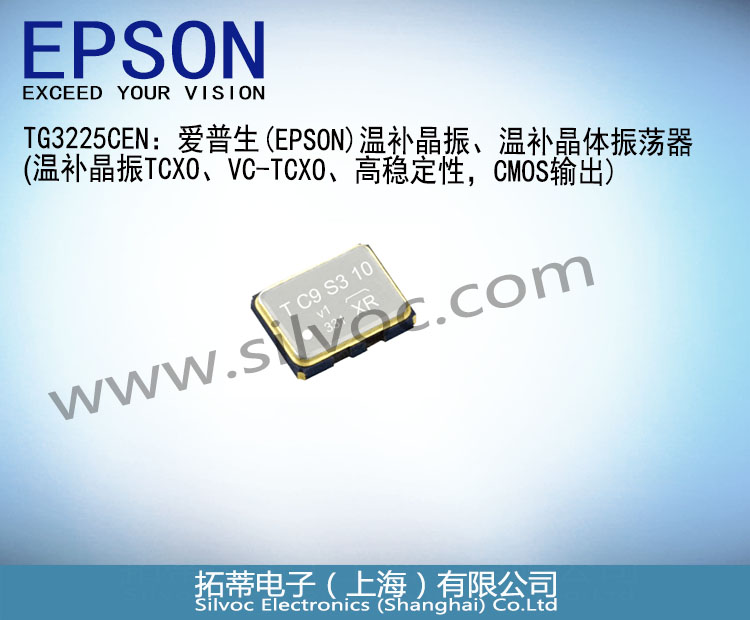

TG3225CEN:爱普生(EPSON) 温补晶振、TCXO / VC-TCXO、高稳定性,CMOS输出

  • 输出频率:12 MHz至52 MHz

  • 电源电压:2.8 V Typ. / 3.0 V Typ. / 3.3 V Typ.

  • 频率/温度特性:±2.0×10-6 Max.,外部尺寸:3.2×2.5×0.9 mm

  • 特征:高稳定性,CMOS输出

  • 应用领域:测量机器参考时钟、无线通信设备、智能仪表、遥测仪等


规格参数

TG3225CEN:爱普生(EPSON) 温补晶振、TCXO / VC-TCXO、高稳定性,CMOS输出



TG3225CEN常用频率列表如下:

规格型号

产品编码

MOQ (PCS)

TG3225CEN   12.000000MHz KFGNNM

X1G005101002300

2000

TG3225CEN 20.000000MHz   KFGNNM

X1G005101xxxx00

2000

TG3225CEN 24.000000MHz   KFGNNM

X1G005101xxxx00

2000

TG3225CEN   24.576000MHz KFGNNM

X1G005101002600

2000

TG3225CEN   25.000000MHz KFGNNM

X1G005101003300

2000

TG3225CEN   25.000000MHz KFGNNA

X1G005101002400

2000

TG3225CEN 26.000000MHz   KFGNNM

X1G005101xxxx00

2000

TG3225CEN 27.000000MHz   KFGNNM

X1G005101xxxx00

2000

TG3225CEN 32.000000MHz   KFGNNM

X1G005101xxxx00

2000

TG3225CEN 36.000000MHz   KFGNNM

X1G005101xxxx00

2000

TG3225CEN 38.400000MHz   KFGNNM

X1G005101xxxx00

2000

TG3225CEN 39.000000MHz   KFGNNM

X1G005101xxxx00

2000

TG3225CEN 39.000000MHz   CNGNNC

X1G005101003800

2000

TG3225CEN 40.000000MHz   KFGNNM

X1G005101004100

2000



特征



EPSON 温补晶振TCXO: TG3225CEN



• 输出频率:12 MHz至52 MHz

• 电源电压:2.8 V Typ. / 3.0 V Typ. / 3.3 V Typ.

• 频率/温度特性:±2.0×10-6 Max.

•外部尺寸:3.2×2.5×0.9 mm

•应用领域

测量机器参考时钟

无线通信设备

智能仪表、遥测仪等

• 特征

高稳定性,CMOS输出



推荐应用领域



    测量机器

    无线通信设备

    智能仪表,

    遥测仪等。



概述



TG3225CEN是使用晶体单元的基本振荡的CMOS输出的高稳定性温度补偿晶体振荡器。

这实现了频率为12至52MHz的低相位噪声,并且适用于测量机器和无线通信设备的参考时钟。



规格 (特征)



项目

符号

规格

条件 / 备注

VC-TCXO

TCXO

输出频率范围

f0

12 MHz to   55MHz

Please   contact us except for standard frequency

12MHz , 20MHz   , 24MHz, 25MHz , 26MHz , 27MHz, 32MHz , 36MHz , 38.4MHz, 39MHz , 40MHz

Standard   frequency

电源电压

VCC

2.8V ±5% /   3.0V ±5% / 3.3V ±5%

Supply   voltage range:2.375V to 3.63V

储存温度

T_stg

-40°C to   +90°C

Storage as   single product.

工作温度

T_use

G: -40°C   to +85°C


频率稳定度

f_tol

±2.0 ×10-6 Max.

After   reflow,+25°C

频率/温度特性

f0-TC

F: ±2.0 ×   10-6 Max. / G: -40°C to +85°C


频率/负载系数

f0-Load

±0.2 × 10-6 Max.

15 pF ±10%

频率/电压系数

f0-VCC

±0.3 × 10-6 Max.

VCC ±   5%

频率老化

f_age

±1.0 × 10-6 Max.

+25°C,First   year,
  12 MHz ≦ f≦   20 MHz
  24 MHz ≦ f≦   40 MHz

±1.5 × 10-6 Max.

+25°C,First   year,
  20 MHz < f< 24 MHz
  40 MHz < f≦ 55 MHz

功耗

ICC

4.0 mA   Max.

12 MHz ≦   f≦ 26 MHz

6.0 mA   Max.

26 MHz   < f≦ 39 MHz

6.5 mA   Max.

39 MHz   < f≦ 50 MHz

输入阻抗

Rin

500 kΩ   Min.

-

VC -   GND(DC)

频率控制范围

f_cont

±8.0 × 10-6    to

±15.0 × 10-6

-

C: VC =1.4V   ±1.0V (VCC=2.8V)
  D: VC =1.5V ±1.0V (VCC=3.0V)
  E: VC =1.65V ±1.0V (VCC=3.3V)

频率变化极性

-

Positive   polarity

-


占空比

SYM

45% to 55%

50% VCC   level, L_CMOS ≤ 15 pF

输出电压

VOH

90 % VCC   Min.


VOL

10 % VCC   Max.


启动时间

t_str

2.0 ms   Max.

t=0 st 90%   Vcc

上升/下降时间

tr/ tf

8.0 ns   Max.

10 % VCC   to 90 % VCC level, Load:15 pF

CMOS负载条件

L_CMOS

15 pF

15 pF ±10   %



产品命名规则



TG3225CEN温补晶振产品名称参数:

(1)  产品名称 (标准形式)

TG3225CEN 26.000000MHz   K  F  G N N M

     ①    ②          ③               ④  ⑤ ⑥⑦⑧⑨

①  Model    ②  Output (C: CMOS)  ③  Frequency

④  Supply voltage (Refer to symbol table)

⑤  Frequency / temperature characteristics (F: ±2.0 × 10-6 Max.)

⑥  Operating temperature (G: -40 °C to +85 °C)  ⑦  OE function (N: Non)

⑧  VC function(Refer to symbol table, A: VC =any)

⑨ Internal identification code ("M" is default)



④ Supply   voltage [VCC],   ⑧   VC function [Vc] (symbol table)

Voltage   [V]

TCXO

VC-TCXO

④ VCC (Typ.)

K:2.5 to   3.3

K: 2.5 to   3.3

P: 2.6 to   3.3

M: 2.8 to   3.3

⑧ VC (Typ.)

N: Non

C:1.4

D:1.5

E:1.65





(2)  产品型号/ 产品编码  (Blank section is decided by each detail specifications.)

TG2520CEN       X1G005161xxxx00

TG3225CEN       X1G005101xxxx00

              ① ②  ③ ④  ⑤

① Crystal devices  ② Model  ③ Pb free code(1:EU RoHS / 2: Pb free)

④ Detail specifications  ⑤ Packing(Recommended packing  00:2K pcs/Reel, 27:10K pcs/Reel)



Frequency

Part   number

[MHz]

TG2520CEN   (Size: 2.5 x 2.0)

TG3225CEN   (Size: 3.2 x 2.5)

VCC   = 2.375 to 3.63 V

VCC   = 2.375 to 3.63 V

Suffix:   KFGNNM

Suffix:   KFGNNM

12

X1G005161xxxx00

X1G005101xxxx00

20

X1G005161xxxx00

X1G005101xxxx00

24

X1G005161xxxx00

X1G005101xxxx00

25

X1G005161xxxx00

X1G005101xxxx00

26

X1G005161xxxx00

X1G005101xxxx00

27

X1G005161xxxx00

X1G005101xxxx00

32

X1G005161xxxx00

X1G005101xxxx00

36

X1G005161xxxx00

X1G005101xxxx00

38.4

X1G005161xxxx00

X1G005101xxxx00

39

X1G005161xxxx00

X1G005101xxxx00

40

X1G005161xxxx00

X1G005101xxxx00

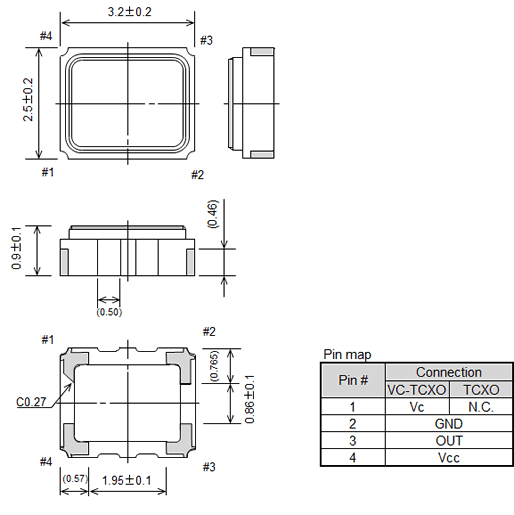

External dimensions                                                                                                                                                         (Unit: mm)



TG3225CEN External dimensions.gif

请保持“N.C.”引脚打开状态或GND连接。

“N.C.”引脚不能用作接地引脚。

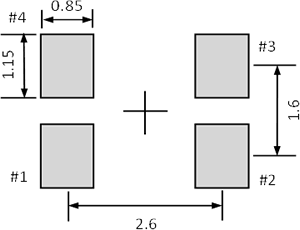

Footprint (Recommended)                                                                                                                                             (Unit: mm)



TG3225CEN footprint.gif



为了稳定运行,请在Vcc和GND之间添加旁路电容器(0.01uF至0.1uF)。请尽可能靠近TCXO。
