内置32.768 kHz DTCXO,输出频率:32.768 kHz
电源电压:1.5 V to 5.5 V,外部尺寸:3.2×2.5×1.0 mm
输出波形:CMOS,功能:输出启用(OE)功能;
符合AEC-Q100
频率稳定度:XA 和 XB

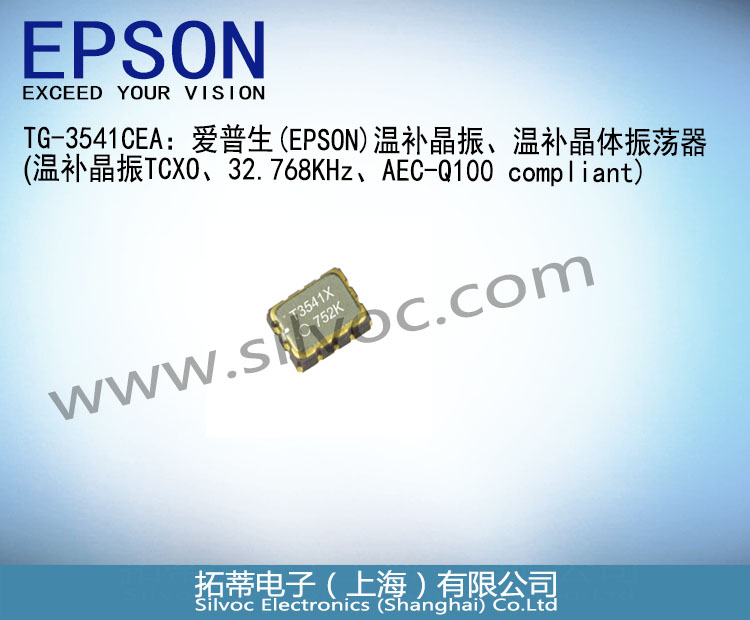

TG-3541CEA (AEC-Q100):爱普生(EPSON) 温补晶振TCXO 32.768KHz
TG-3541CEA常用频率列表如下:
规格型号 | 产品编码 | MOQ (PCS) |
TG-3541CE XA 32.768000kHz | X1B000351000100 | 2000 |
TG-3541CE XB 32.768000kHz | X1B000351000200 | 2000 |
TG-3541CEA XA 32.768000kHz | X1B000361000100 | 2000 |
TG-3541CEA XB 32.768000kHz | X1B000361000200 | 2000 |
EPSON 温补晶振TCXO: TG-3541CEA
• 内置32.768 kHz DTCXO
• 输出频率:32.768 kHz
• 电源电压:1.5 V to 5.5 V
• 外部尺寸:3.2×2.5×1.0 mm
• 输出波形:CMOS
• 功能:输出启用(OE)功能
• 符合AEC-Q100
• 频率稳定度:
XA
:± 1.9 × 10-6 / 0 °C to +50 °C
:± 3.4 × 10-6 / -40 °C to +85 °C
:± 8.0 × 10-6 / +85 °C to +105 °C
XB
:± 3.8 × 10-6 / 0 °C to +50 °C
:± 5.0 × 10-6 / -40 °C to +85 °C
:± 8.0 × 10-6 / +85 °C to +105 °C
• TG-3541CE
工业、安全、智能仪表、计时时钟和睡眠功能
• TG-3541CEA
信息娱乐和通信设备、用于计时和睡眠功能的车身(ECU*)时钟
*ECU:电子控制单元

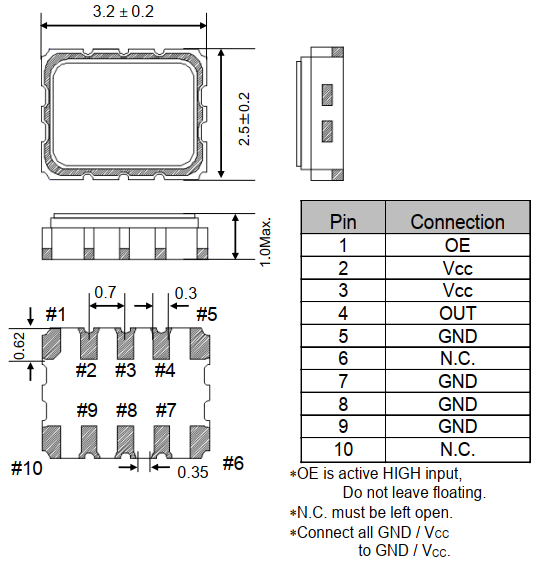

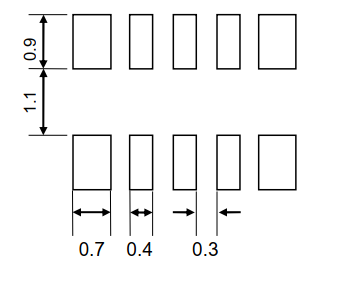

TG-3541CE或TG-3541CEA是低功耗、宽温度范围和符合汽车标准的32.768 kHz晶体振荡器,带D-TCXO,提供3.2 x 2.5 mm、10pins封装。
规格 (特征)
项目 | 符号 | 规格 | 条件 / 备注 |
输出频率范围 | f0 | 32.768 KHz | |
电源电压 | VCC | 1.5 V to 3.3 V | |
储存温度 | T_stg | -55°C to +125°C | |
工作温度 | T_use | -40°C to +105°C | |
频率/温度特性 | fo-TC | XA: ±1.9 × 10-6 | Ta = 0 °C to +50 °C |
XA: ±3.4 × 10-6 | Ta = -40 °C to +85 °C | ||
XA: ±8.0 × 10-6 | Ta = +85 °C to +105 °C | ||
XB: ±3.8 × 10-6 | Ta = 0 °C to +50 °C | ||
XB: ±5.0 × 10-6 | Ta = -40 °C to +85 °C | ||
XB: ±8.0 × 10-6 | Ta = +85 °C to +105 °C | ||
功耗 | ICC | 1.0 mA Typ. / 3.0 mA Max. | No load condition, Vcc =3.0 V |
禁用电流 | I_dis | 1.5 mA Max | OE=GND, Vcc = 3.0 V |
占空比 | SYM | 40 % to 60 % | 50 % Vcc level |
输出电压 | VOH | 80 % VCC Min. | IOH=-0.5 mA, Vcc=3.0 V |
VOL | 20 % VCC Max. | IOL=0.5 mA, Vcc=3.0 V | |
输出负载条件(CMOS) | L_CMOS | 30 pF Max. | |
启动时间 | t_str | 1 s Max. | Ta= +25 °C , Vcc=1.5 V to 5.5 V |
频率老化 | f_aging | ± 3.0 × 10-6 | Ta= +25°C, Vcc=3.0 V, first year |
*注:需要了解本规范中未列出的要求,请联系代理-拓蒂电子。

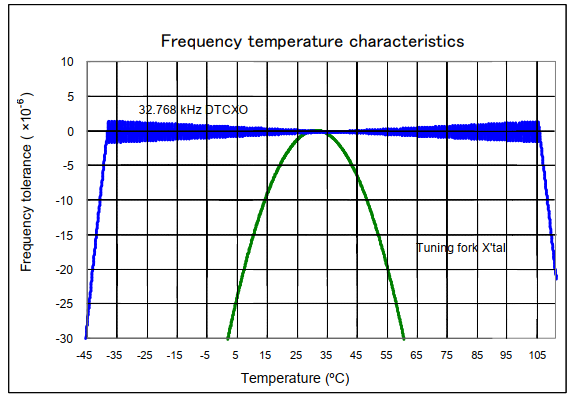

频率-温度特性
32.768 kHz-DTCXO频率-温度特性(示例)
TG-3541CEA温补晶振产品名称参数:
(1) 产品名称 (标准形式)
TG-3541CE XA 32.768000kHz
TG-3541CE XB 32.768000kHz
TG-3541CEA XA 32.768000kHz
TG-3541CEA XB 32.768000kHz
① ② ③ ④ ⑤
① Model ② Package type (CE: 3.2 × 2.5 × 1.0 mm)
③ For Automotive
④ Frequency
⑤ Frequency / Temperature characteristics
(2) 产品型号/ 产品编码
TG-3541CE XA 32.768000kHz X1B000351000100
TG-3541CE XB 32.768000kHz X1B000351000200
TG-3541CEA XA 32.768000kHz X1B000361000100
TG-3541CEA XB 32.768000kHz X1B000361000200
① ② ③ ④ ⑤
① Crystal devices ② Model ③ Pb free code(1:EU RoHS / 2: Pb free)
④ Detail specifications ⑤ Packing(Recommended packing 00:2000 pcs/Reel)
为保持稳定运行,在尽可能靠近晶体产品电源端子的位置(VCC-GND之间)提供0.1μF去耦电容。
