EPSON双可选可编程晶体振荡器
频率范围：50MHz至800MHz

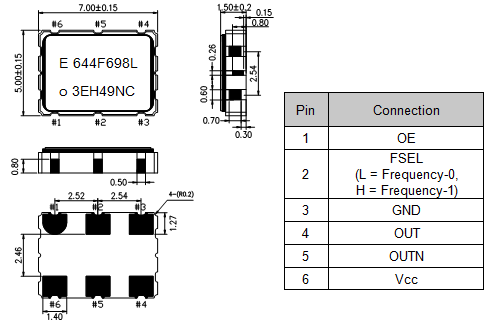

电源电压：2.5V至3.3V，外部尺寸：7.0×5.0×1.5mm（6pins）
特征：用户指定的两个启动频率，高频基频晶体，低抖动PLL技术
输出：LV-PECL，工作温度：-40 °C to +85 °C
利用低抖动PLL技术，写入频点参数，快速交货

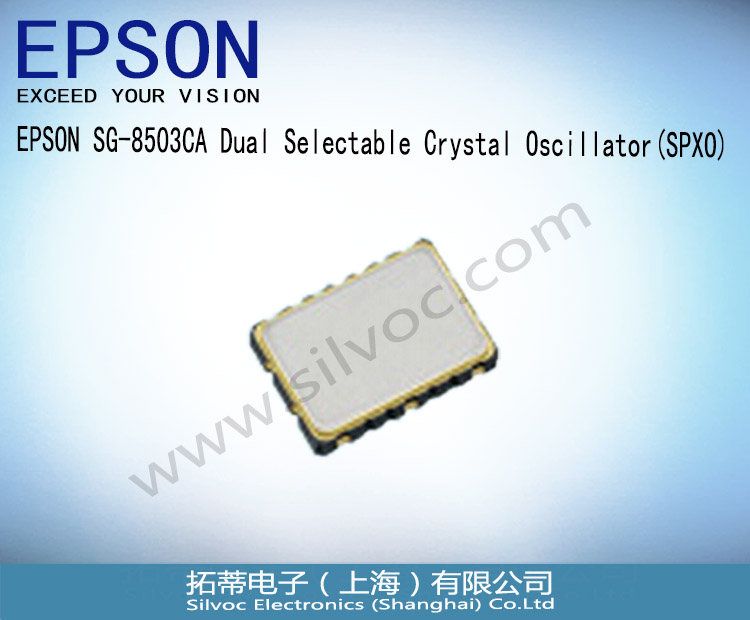

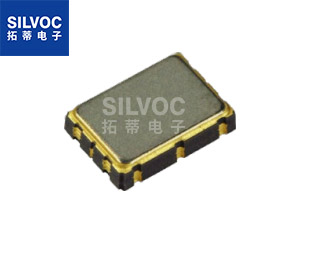

SG-8503CA (50-800MHZ)：EPSON(爱普生) 双可选可编程晶振、晶体振荡器（SPXO）
SG-8503CA常用频点列表如下：
规格型号 | 产品编码 | MOQ (PCS) |
SG-8503CA BLANK SAMPLE | X1G005011100100 | 1000 |
SG-8504CA BLANK SAMPLE | X1G005021100100 | 1000 |
SG-8506CA BLANK SAMPLE | X1G005031100100 | 1000 |
SG-8503CA 156.2MHz 625.0MHz APRLZ | X1G005011xxxx00 | 1000 |
SG-8503CA 100.0MHz 125.0MHz APRLZ | X1G005011xxxx00 | 1000 |
SG-8503CA 125.0MHz 156.2MHz APRLZ | X1G005011xxxx00 | 1000 |
l EPSON双可选可编程晶体振荡器
l 频率范围：50MHz至800MHz
l 电源电压：2.5V至3.3V
l 外部尺寸：7.0×5.0×1.5mm（6pins）
l 特征：
用户指定的两个启动频率
高频基频晶体
低抖动PLL技术
l 输出：LV-PECL
l 工作温度：-40 °C to +85 °C
l 利用低抖动PLL技术，写入频点参数，快速交货
l OTN（Optical Transport Network光传送网）、BTS（Base Transceiver Station基站收发设备）
l 测试仪器
具有LVPECL输出的低抖动可编程和可选择SPXO。
在当今快节奏的开发环境中，可编程振荡器为板级设计提供了灵活性。可编程振荡器24小时交付，是支持标准和非标准频率以及快速原型制作的快速频率实验的理想选择。
爱普生是第一家引入可编程振荡器技术的公司。由于这一历史，爱普生有能力支持原型和预生产运行的24小时交付周期。原型可以很容易地转换为引脚兼容的Epson固定频率振荡器，用于批量生产。

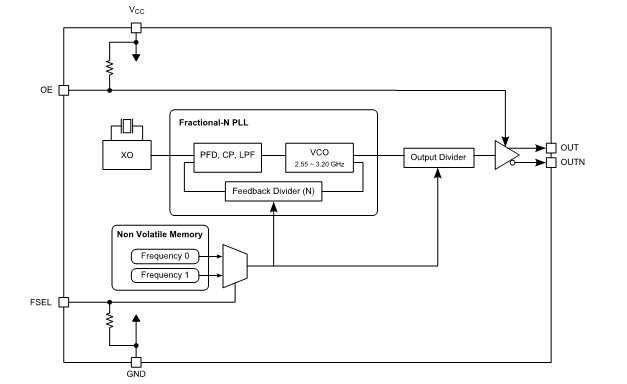

使用爱普生新的高性能小数N PLL技术，爱普生创建了一系列用户可编程/可选择的SPXO，可提供具有LV-PECL输出的任何频率合成。输出频率可以从50 MHz到800 MHz。新的小数N PLL技术设计用于低功率和低抖动，其中集成相位抖动低于0.31 ps rms（12 kHz至20 MHz）。
规格 (特征)
项目 | 符号 | 规格说明 | 条件 / 备注 |
输出频率范围 | f0 | 50MHz to 800MHz | - |
电源电压 | VCC | 2.5V-0.125V to 3.3V +0.33V | - |
储存温度 | T_stg | -55°C to +125°C | Store as bare product after packing |
工作温度 | T_use | -40°C to +85°C | - |
频率稳定度 *1 | f_tol | ±31.5 × 10-6 | Customized Product (Option) |
±50 × 10-6 | |||
功耗 | ICC | 90mA Max. | OE Active, L_ECL=50Ω |
输出禁用电流 | I_dis | 40mA Max. | OE Inactive, Output Standby: Hi-Z mode |
70mA Max. | OE Inactive, Output Standby: Fix mode | ||
占空比 | SYM | 45% to 55% | At outputs crossing point |
输出电压 | VOH | VCC - 1.025 V Min. | DC characteristics |
VOL | VCC - 1.62 V Max. | ||
输出负载条件 | L_ECL | 50Ω | Termination to VCC - 2.0 V |
输入电压 | VIH | 70% VCC Min. | OE, FSEL |
VIL | 30% VCC Max. | ||
上升/下降时间 | tr / tf | 400ps Max. | Between 20% and 80% of |
启用时间 | t_str | 10ms Max. | Time at minimum supply voltage to be 0 s |
频率变化设置时间 | TSET1 | 1.5ms Max. | From setting FSEL pin to output new frequency |
*1频率容差包括初始频率容差、温度变化、电源电压变化、回流漂移、负载漂移和老化（+25°C，10年）。
(1) 产品型号
Product Name SG-8503CA 156MHZ 625MHZ A P R L Z
(Standard Form) ① ② ③ ④ ⑤⑥⑦⑧⑨
① Model ② Package type ③ Frequency-0 (50 ~ 800 MHz) ④ Frequency-1 (50 ~ 800 MHz)
⑤ Internal crystal frequency ⑥ Output enable pin Polarity
⑦ Supply voltage/Output format ⑧ Frequency tolerance / Operating temperature
⑨ Output standby type
Product Name SG-8504CA 156.2MHZ nnnn A P R L Z
(Standard Form) ① ② ③ ④ ⑤⑥⑦⑧⑨
① Model ② Package type ③ Frequency-0 (50 ~ 800 MHz) ④ Parameter identifier
⑤ Internal crystal frequency ⑥ Output enable pin Polarity
⑦ Supply voltage/Output format ⑧ Frequency tolerance / Operating temperature
⑨ Output standby type
⑤ Internal crystal frequency | |
A | 114.1444 MHz |
⑥ Output enable pin Polarity | |
P | Active High |
Q | Active Low |
⑦ Supply voltage/Output format | |
R | 2.5 V ~ 3.3 V/LVPECL |
⑧Frequency tolerance / Operating temperature | |
K | ±31.5 × 10-6 /-40 to +85 °C |
L | ±50 × 10-6 /-40 to +85 °C |
⑨ Output standby type | |
F | Fix (OUT=”L”, OUTN=”H”) |
Z | High-Z |
（2）产品料号：
Product Number (Blank section is decided by each detail specifications.)
SG-8503CA X1G005011xxxx00
SG-8504CA X1G005021xxxx00
① ② ③ ④⑤
① Crystal devices ② Model ③ Pb free code（1：EU RoHS / 2: Pb free）
④ Detail specifications ⑤ Packing（00：Recommended packing 1K pcs/Reel）
（3） 空白片型号
SG-8503CA BLANK SAMPLE X1G005011100100
SG-8503CA BLANK SAMPLE X1G005021100100
① ② ③ ④⑤
① Crystal devices ② Model ③ Pb free code（1：EU RoHS / 2: Pb free）
④ Detail specifications
⑤ Packing（00：Recommended packing CA:1K pcs/Reel）
为了实现较佳的抖动性能，建议VCC和GND引脚之间的电容器（0.1μF+10μF）应尽可能靠近VCC引脚。

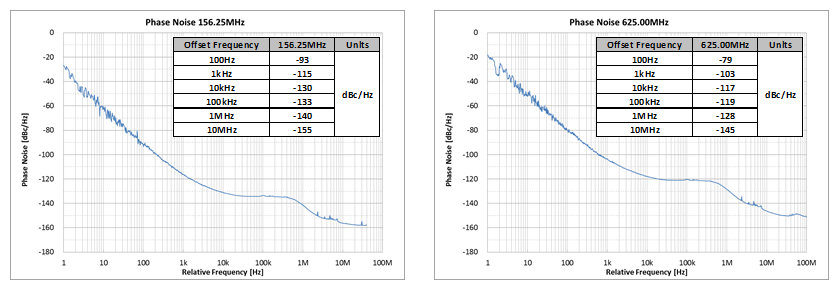

Offset Frequency | 100 | 125 | 156.25 | 250 | 312.5 | 500 | 625 | |
Phase jitter *2 Typ. | 12 kHz to 20 MHz | 0.31ps | 0.30ps | 0.26ps | 0.26ps | 0.29ps | 0.28ps | 0.29ps |
*2为了实现较佳的抖动性能，建议VCC和GND引脚之间的电容器（0.1μF+10μF）应尽可能靠近VCC引脚。
