SG5032EEN:爱普生 (EPSON)有源差分晶振,输出LV-PECL,低相位抖动

  • 有源差分晶振 ,输出频率: 200.1MHz to 500MHz

  • 输出:LV-PECL,电源电压:2.5 V Typ. / 3.3 V Typ.

  • 频率稳定度: ±25 × 10-6 , ±50 × 10-6, ±100 × 10-6;功能: Output enable(OE)

  • 工作温度: -40 °C to +85 °C, -40 °C to +105 °C

  • 低相位抖动:50 fs typ. ( f0 = 156.25 MHz )

  • 外部尺寸:  5.0 ×3.2 ×1.3 mm


规格参数

SG5032EEN:爱普生 (EPSON)有源差分晶振,输出LV-PECL,低相位抖动



SG5032EEN常用频率列表如下:

规格型号

产品编码

MOQ (PCS)

SG5032EEN

X1G005531xxxx00

1000

SG5032EEN   100.000000MHz CDGA

X1G005531xxxx00

1000

SG5032EEN 125.000000MHz   CDGA

X1G005531xxxx00

1000

SG5032EEN   125.003125MHz CDGA

X1G005531xxxx00

1000

SG5032EEN   156.250000MHz CDGA

X1G005531xxxx00

1000

SG5032EEN   156.253906MHz CDGA

X1G005531xxxx00

1000

SG5032EEN   156.250000MHz CJGA

X1G005531xxxx00

1000

SG5032EEN 100.000000MHz   CLGA

X1G005531xxxx00

1000

SG5032EEN   200.000000MHz CLGA

X1G005531xxxx00

1000

SG5032EEN   100.000000MHz CJGA

X1G005531xxxx00

1000

SG5032EEN   50.000000MHz CDGA

X1G005531xxxx00

1000

SG5032EEN   125.000000MHz CJHA

X1G005531xxxx00

1000

SG5032EEN 25.000000MHz   CJGA

X1G005531xxxx00

1000

SG5032EEN   166.015625MHz CJGA

X1G005531xxxx00

1000

SG5032EEN   156.250000MHz CJHA

X1G005531xxxx00

1000

SG5032EEN   25.000000MHz CDGA

X1G005531xxxx00

1000

SG5032EEN   50.000000MHz CJGA

X1G005531xxxx00

1000

SG5032EEN 160.000000MHz   CDGA

X1G005531xxxx00

1000

SG5032EEN   200.000000MHz CDGA

X1G005531xxxx00

1000

SG5032EEN   125.000000MHz CJGA

X1G005531xxxx00

1000

SG5032EEN   54.000000MHz CJHA

X1G005531xxxx00

1000

SG5032EEN   100.000000MHz CLHA

X1G005531xxxx00

1000

SG5032EEN 25.000625MHz   CDGA

X1G005531xxxx00

1000

SG5032EEN   170.016000MHz CJGA

X1G005531xxxx00

1000

SG5032EEN   156.250000MHz DDGA

X1G005531xxxx00

1000

SG5032EEN   156.250000MHz DJHA

X1G005531xxxx00

1000

SG5032EEN   156.250000MHz DJGA

X1G005531xxxx00

1000

SG5032EEN 156.253906MHz   DDGA

X1G005531xxxx00

1000

SG5032EEN 285.000000MHz   CDGA

X1G005531xxxx00

1000



特征



爱普生(EPSON)有源差分晶振: SG3225EEN、SG5032EEN、SG7050EEN



l  有源差分晶振

l  输出频率: 200.1MHz to 500MHz

l  输出:LV-PECL

l  电源电压:2.5 V Typ. / 3.3 V Typ.

l  频率稳定度: ±25 × 10-6 , ±50 × 10-6, ±100 × 10-6

l  功能: Output enable(OE)

l  工作温度: -40 °C to +85 °C, -40 °C to +105 °C

l  低相位抖动:50 fs typ. ( f0 = 156.25 MHz )

l  外部尺寸:  5.0 ×3.2 ×1.3 mm



推荐应用领域



●  网络设备(路由器、交换机、光模块等)

●  数据中心

●  测试和测量设备,工厂自动化

●  高速转换器(ADC和DAC)



概述



5G将使通信流量成倍增长。5G通信网络需要高速和宽带,同时将噪声水平保持在最低水平。这可以通过通信设备的高频低抖动参考时钟来实现。使用上述XO,客户可以从基本模式晶体输入具有极低相位抖动和功率的高频参考(高达500MHz),以实现优异的相位噪声。



规格 (特征)



项目

符号

规格说明

条件 / 备注

LV-PECL

LVDS

SG3225EEN

SG5032EEN

SG7050EEN

SG3225VEN

SG5032VEN

SG7050VEN

输出频率范围

f0

25 MHz to   500 MHz

Except for   SG5032EEN / SG5032VEN

Please   contact us about available frequencies.

200.1 MHz   to 500 MHz

SG5032EEN   / SG5032VEN

电源电压

VCC

C: 3.3 V ±   5 %

D: 2.5 V ±   5 %


储存温度

T_stg

-55°C to   +125°C


工作温度

T_use

G: -40 °C to +85 °C, H: -40 °C to +105 °C


频率稳定度

f_tol

D: ±25 ×   10-6 Max

Includes   initial frequency tolerance, frequency / temperature characteristics,   frequency / voltage coefficient and 5 years aging (+25 °C),Refer to figure *1

J: ±50 ×   10-6 Max

L: ±50 ×   10-6 Max

Includes   initial frequency tolerance, frequency / temperature characteristics,   frequency / voltage coefficient and 10 years aging (+25 °C),Refer to figure *1

功耗

ICC

60 mA Max.

25 mA Max.

OE = VCC,   L_ECL = 50 Ω or L_LVDS = 100 Ω

待机电流

I_dis

25 mA Max.

15 mA Max.

OE = GND

占空比

SYM

45% to 55%

At output crossing point

输出电压

(LV-PECL)

VOH

VCC   - 1.1 V Min.

DC characteristics

VOL

VCC   - 1.5 V Max.

输出电压

(LVDS)

VOD

250 mV to   450 mV

Differential   output voltage, VOD1, VOD2

DC

characteristics

dVOD

50 mV Max.

dVOD = | VOD1 - VOD2   |

VOS

1.15 V to   1.35 V

Offset voltage, VOS1, VOS2

dVOS

50 mV Max.

dVOS = | VOS1 - VOS2   |

输出负载条件

L_ECL

50 Ω

Terminated to VCC - 2.0 V

L_LVDS

100 Ω

Connected between OUT and /OUT

输入电压

VIH

70% VCC Min.

OE terminal

VIL

30% VCC Max.

上升/下降时间

tr / tf

0.30 ns   Max.

0.30 ns   Max.

VCC = 3.3   V, 25 MHz ≤ fo ≤ 200 MHz

LV-PECL:   Between 20 % and 80 % of (VOH - VOL)

LVDS:   Between 20 % and 80 % of Differential Output peak to peak voltage

0.35 ns   Max.

All other

启动时间

t_str

10 ms Max.

Time at minimum supply voltage to be 0 s








LV-PECL (Low Voltage Positive Emitter-Couple Logic):低压正发射极耦合逻辑

LVDS(Low Voltage Differential Signaling):低压差分信号



相位抖动



Product   Name

100 MHz

125MHz

156.25 MHz

200 MHz

312.5 MHz

491.52 MHz

Conditions

SG3225EEN

SG5032EEN

SG7050EEN

75 fs Typ.

60 fs Typ.

50 fs Typ.

40 fs Typ.

30 fs Typ.

20 fs Typ.

Offset   frequency:

12 kHz to   20 MHz

SG3225VEN

SG5032VEN

SG7050VEN

90 fs Typ.

70 fs Typ.

60 fs Typ.

50 fs Typ.

40 fs Typ.

30 fs Typ.


Pin description



Pin   #

Connection

Function

#1

OE

OE terminal / active high

OE function

Oscillator  circuit

Output

HIGH or   "open"

Oscillation

Specified  frequency: Enable

LOW

OE:  Oscillation

S̅ T̅: Oscillation  stop

High  impedance: Disable

#2

NC

#3

GND

GND terminal

#4

OUT

Output terminal (Positive)

#5

O̅U̅T

Output terminal (Negative)

#6

VCC

VCC terminal





产品命名规则



SG5032EEN等系列晶振产品名称参数:

(1)  产品名称 (标准形式)

SG3225EEN  156.250000MHZ  C D G A

SG5032EEN  156.250000MHZ  C D G A

SG7050EEN  156.250000MHZ  C D G A

 ①    ②               ③             ④⑤⑥⑦

①  Model  ②  Output (E: LV-PECL, V: LVDS)  ③  Frequency   ④  Supply voltage

⑤  Frequency tolerance    ⑥  Operating temperature range

⑦  Internal identification code (A: default)



④  Supply   voltage

C

3.3 V Typ.

D

2.5 V Typ.



⑤  Frequency   tolerance

D

±25 × 10-6

J

±50 × 10-6

L

±100 × 10-6



⑥  Operating   temperature range

G

-40 °C to   +85 °C

H

-40 °C to   +105 °C



 figure 1.png

            * Figure1   Maximum T_use of operating range

Please note that the available code for ⑥Operating temperature (T_use) depends on ③Frequency (fo) and ⑤Frequency tolerance (f_tol).



(2)  产品型号 / 产品编码  (空白部分由每个详细规范决定。)

SG3225EEN           X1G005221xxxx00 (fo ≤ 200 MHz)

X1G005511xxxx00 (fo > 200 MHz)

SG5032EEN           X1G005531xxxx00

SG7050EEN           X1G005131xxxx00 (fo ≤ 200 MHz)

                               X1G005551xxxx00 (fo > 200 MHz)

SG3225VEN           X1G005351xxxx00 (fo ≤ 200 MHz)

           X1G005521xxxx00 (fo > 200 MHz)

SG5032VEN           X1G005541xxxx00

SG7050VEN           X1G005331xxxx00 (fo ≤ 200 MHz)

           X1G005561xxxx00 (fo > 200 MHz)

                ①  ②  ③ ④ ⑤

① Crystal devices  ② Model  ③ Pb free code(1:EU RoHS / 2: Pb free)

④ Detail specifications

⑤ Packing(00:Recommended packing  3225:2000 pcs/Reel; 5032,7050: 1000 pcs/Reel)

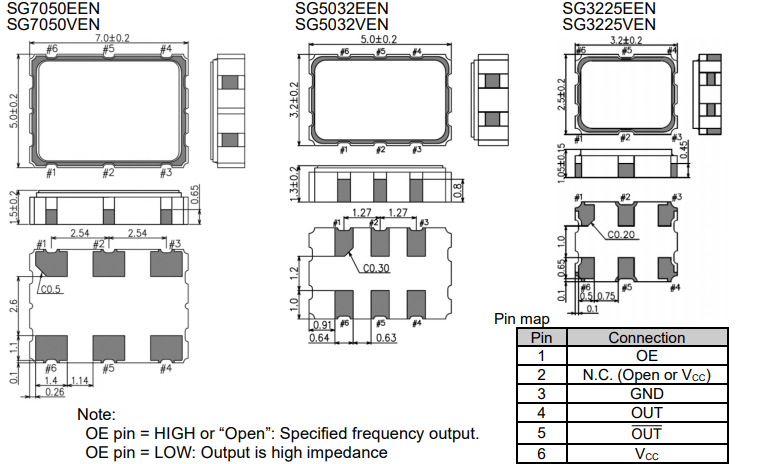

External dimensions                                                                    (Unit: mm)



SG3225 5032 7050EEN External dimensions.png

为了保持稳定运行,在尽可能靠近晶体产品电源端子的位置(VCC-GND之间)提供0.01µF to 0.1µF去耦电容。

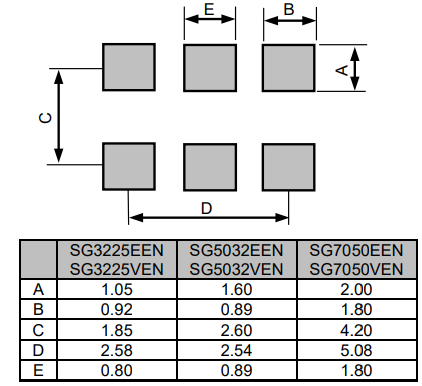

Footprint (Recommended)                                                                                                                                    (Unit: mm)



SG3225 5032 7050EEN footprint.png
