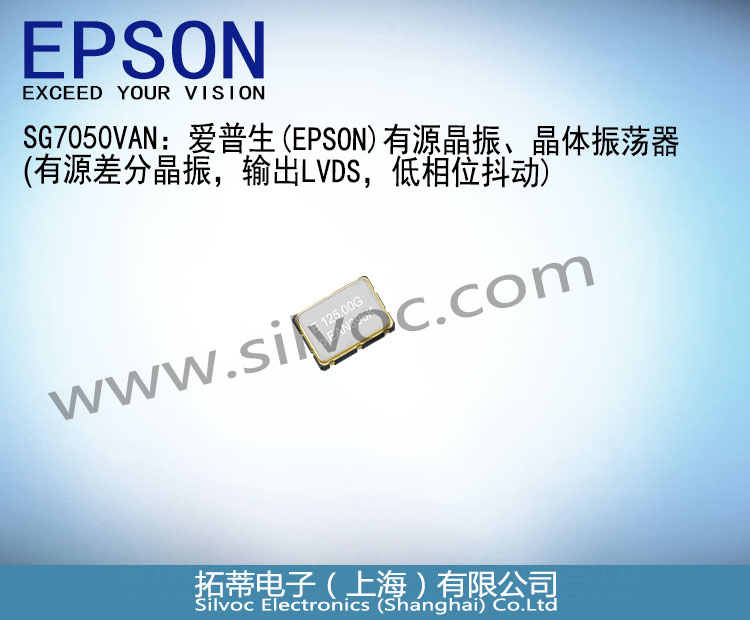

SG7050VAN:爱普生 (EPSON)有源差分晶振,输出LVDS,低相位抖动

  • 有源差分晶振 ,输出频率: 73.5MHz to 700MHz

  • 输出:LVDS,电源电压:2.5 V Typ. / 3.3 V Typ.

  • 频率稳定度: ±20 × 10-6 , ±30 × 10-6, ±50 × 10-6;功能: Output enable(OE)

  • 通过PLL技术和晶体单元的基波实现宽频率范围

  • 工作温度: -20 °C to +70 °C, -40 °C to +85 °C

  • 低相位抖动:60 fs typ. ( f0 = 156.25 MHz ),外部尺寸:  7.0 ×5.0 ×1.4 mm


规格参数

SG7050VAN:爱普生 (EPSON)有源差分晶振,输出LVDS,低相位抖动



SG7050VAN常用频率列表如下:

规格型号

产品编码

MOQ (PCS)

SG7050VAN

X1G004281xxxx00

1000

SG7050VAN   125.000000MHz KJGA

X1G004281000100

1000

SG7050VAN   125.006250MHz KJGA

X1G004281000200

1000

SG7050VAN   100.000000MHz KJGA

X1G004281000400

1000

SG7050VAN   200.000000MHz KJGA

X1G004281000500

1000

SG7050VAN   400.000000MHz KJGA

X1G004281000600

1000

SG7050VAN   106.250000MHz KJGA

X1G004281000700

1000

SG7050VAN   212.500000MHz KJGA

X1G004281000800

1000

SG7050VAN   74.250000MHz KJGA

X1G004281000900

1000

SG7050VAN   148.500000MHz KJGA

X1G004281001000

1000

SG7050VAN   75.000000MHz KJGA

X1G004281001100

1000

SG7050VAN   150.000000MHz KJGA

X1G004281001200

1000

SG7050VAN   156.250000MHz KJGA

X1G004281001400

1000

SG7050VAN   312.500000MHz KJGA

X1G004281001500

1000

SG7050VAN   312.515625MHz KJGA

X1G004281001600

1000

SG7050VAN   161.132800MHz KJGA

X1G004281001700

1000

SG7050VAN   125.000000MHz KEGA

X1G004281002000

1000

SG7050VAN   125.006250MHz KEGA

X1G004281002100

1000

SG7050VAN   100.000000MHz KEGA

X1G004281002300

1000

SG7050VAN   200.000000MHz KEGA

X1G004281002400

1000

SG7050VAN   400.000000MHz KEGA

X1G004281002500

1000

SG7050VAN   106.250000MHz KEGA

X1G004281002600

1000

SG7050VAN   212.500000MHz KEGA

X1G004281002700

1000

SG7050VAN   74.250000MHz KEGA

X1G004281002800

1000

SG7050VAN   148.500000MHz KEGA

X1G004281002900

1000

SG7050VAN   75.000000MHz KEGA

X1G004281003000

1000

SG7050VAN   150.000000MHz KEGA

X1G004281003100

1000

SG7050VAN   155.520000MHz KEGA

X1G004281003200

1000

SG7050VAN   156.250000MHz KEGA

X1G004281003300

1000

SG7050VAN   312.500000MHz KEGA

X1G004281003400

1000

SG7050VAN   312.515625MHz KEGA

X1G004281003500

1000

SG7050VAN   161.132800MHz KEGA

X1G004281003600

1000

SG7050VAN   700.000000MHz KEGA

X1G004281003800

1000

SG7050VAN   125.000000MHz KJBA

X1G004281003900

1000

SG7050VAN   125.006250MHz KJBA

X1G004281004000

1000

SG7050VAN   100.000000MHz KJBA

X1G004281004200

1000

SG7050VAN   200.000000MHz KJBA

X1G004281004300

1000

SG7050VAN   400.000000MHz KJBA

X1G004281004400

1000

SG7050VAN   106.250000MHz KJBA

X1G004281004500

1000

SG7050VAN   212.500000MHz KJBA

X1G004281004600

1000

SG7050VAN   74.250000MHz KJBA

X1G004281004700

1000

SG7050VAN   148.500000MHz KJBA

X1G004281004800

1000

SG7050VAN   75.000000MHz KJBA

X1G004281004900

1000

SG7050VAN   150.000000MHz KJBA

X1G004281005000

1000

SG7050VAN   156.250000MHz KJBA

X1G004281005200

1000

SG7050VAN   312.500000MHz KJBA

X1G004281005300

1000

SG7050VAN   312.515625MHz KJBA

X1G004281005400

1000

SG7050VAN   161.132800MHz KJBA

X1G004281005500

1000

SG7050VAN   125.000000MHz KCBA

X1G004281005800

1000

SG7050VAN   125.006250MHz KCBA

X1G004281005900

1000

SG7050VAN   100.000000MHz KCBA

X1G004281006100

1000

SG7050VAN   200.000000MHz KCBA

X1G004281006200

1000

SG7050VAN   400.000000MHz KCBA

X1G004281006300

1000

SG7050VAN   106.250000MHz KCBA

X1G004281006400

1000

SG7050VAN   212.500000MHz KCBA

X1G004281006500

1000

SG7050VAN   74.250000MHz KCBA

X1G004281006600

1000

SG7050VAN   148.500000MHz KCBA

X1G004281006700

1000

SG7050VAN   75.000000MHz KCBA

X1G004281006800

1000

SG7050VAN   150.000000MHz KCBA

X1G004281006900

1000

SG7050VAN   156.250000MHz KCBA

X1G004281007100

1000

SG7050VAN   312.500000MHz KCBA

X1G004281007200

1000

SG7050VAN   312.515625MHz KCBA

X1G004281007300

1000

SG7050VAN   161.132800MHz KCBA

X1G004281007400

1000

SG7050VAN   50.000000MHz KJGA

X1G004281007900

1000

SG7050VAN   68.750000MHz KJGA

X1G004281008000

1000

SG7050VAN   50.000000MHz KEGA

X1G004281008300

1000

SG7050VAN   68.750000MHz KEGA

X1G004281008400

1000

SG7050VAN   50.000000MHz KJBA

X1G004281008700

1000

SG7050VAN   68.750000MHz KJBA

X1G004281008800

1000

SG7050VAN   50.000000MHz KCBA

X1G004281009100

1000

SG7050VAN   68.750000MHz KCBA

X1G004281009200

1000

SG7050VAN   148.350000MHz KJGA

X1G004281009600

1000

SG7050VAN   135.000000MHz KJGA

X1G004281010000

1000

SG7050VAN   98.304000MHz KEGA

X1G004281010200

1000

SG7050VAN   80.000000MHz KEGA

X1G004281010300

1000

SG7050VAN   114.285000MHz KEGA

X1G004281010400

1000

SG7050VAN   250.000000MHz KEGA

X1G004281010500

1000

SG7050VAN   350.000000MHz KEGA

X1G004281010600

1000

SG7050VAN   175.000000MHZ KEGA

X1G004281011800

1000

SG7050VAN   245.000000MHz KCBA

X1G004281012000

1000

SG7050VAN   70.656000MHz KEGB

X1G004281012300

1000

SG7050VAN   622.080000MHz KEGA

X1G004281012800

1000

SG7050VAN   322.265625MHz KCBA

X1G004281013000

1000

SG7050EAN   250.000000MHz KEGA

X1G004291011000

1000

SG7050EAN   350.000000MHz KEGA

X1G004291011100

1000

SG7050EAN   80.000000MHz KEGA

X1G004291011200

1000

SG7050EAN   98.304000MHz KEGA

X1G004291011300

1000

SG7050EAN   156.253800MHz KCBA

X1G004291011400

1000

SG7050EAN   156.257812MHz KJGA

X1G004291011500

1000

SG7050EAN   114.625000MHz KJGA

X1G004291011600

1000

SG7050EAN   300.000000MHz KJGA

X1G004291011700

1000

SG7050EAN   480.000000MHz KJGA

X1G004291011800

1000

SG7050EAN   212.000000MHz KJGA

X1G004291011900

1000

SG7050EAN   350.000000MHz KJGA

X1G004291012000

1000

SG7050EAN   176.000000MHz KJGA

X1G004291012100

1000

SG7050EAN   500.000000MHz KJGA

X1G004291012200

1000

SG7050EAN   622.080000MHz KJGA

X1G004291012300

1000

SG7050EAN   156.253906MHz KJGA

X1G004291012400

1000

SG7050EAN   156.253906MHz KJGA

X1G004291012500

1000

SG7050EAN   156.255468MHz KJGA

X1G004291012600

1000

SG7050EAN   320.000000MHz KJGA

X1G004291012700

1000

SG7050EAN   125.003700MHz KJGA

X1G004291012800

1000

SG7050EAN   301.386000MHz KJGA

X1G004291012900

1000

SG7050EAN   233.372000MHz KJGA

X1G004291013000

1000



特征



爱普生(EPSON)有源差分晶振: SG3225VAN、SG5032VAN、SG7050VAN



l  有源差分晶振

l  输出频率: 73.5MHz to 700MHz

l  输出:LVDS

l  电源电压:2.5 V Typ. / 3.3 V Typ.

l  频率稳定度: ±25 × 10-6 , ±30 × 10-6, ±50 × 10-6

l  功能: Output enable(OE)

l  通过PLL技术和晶体单元的基波实现宽频率范围

l  工作温度: -20 °C to +70 °C, -40 °C to +85 °C

l  低相位抖动:60 fs typ. ( f0 = 156.25 MHz )

l  外部尺寸:  7.0 ×5.0 ×1.4 mm



推荐应用领域



●  网络设备(路由器、交换机、光模块等)

●  数据中心

●  测试和测量设备,工厂自动化

●  高速转换器(ADC和DAC)



概述



5G将使通信流量成倍增长。5G通信网络需要高速和宽带,同时将噪声水平保持在最低水平。这可以通过通信设备的高频低抖动参考时钟来实现。使用上述XO,客户可以从基本模式晶体输入具有极低相位抖动和功率的高频参考(高达500MHz),以实现优异的相位噪声。



规格 (特征)



项目

符号

规格说明

条件 / 备注

LV-PECL

LVDS

SG3225EAN

SG5032EAN

SG7050EAN

SG3225VAN

SG5032VAN

SG7050VAN

输出频率范围

f0

73.5 MHz to   700 MHz

Please   contact us about available frequencies.

电源电压

VCC

K: 2.5 V ±   5 %

VCC =   ±10 %

储存温度

T_stg

-40°C to   +125°C

Store as bare product.

工作温度

T_use

B: -20 °C to +70 °C, G: -40 °C to +85 °C


频率稳定度

f_tol

C: ±20 ×   10-6

D: ±30 ×   10-6

J: ±50 ×   10-6


功耗

ICC

65 mA Max.

30 mA Max.

OE = VCC,

L_ECL = 50   Ω or L_LVDS = 100 Ω

f0 =   700 MHz

禁用电流

I_dis

20 mA Max.

OE = GND

占空比

SYM

45% to 55%

At output crossing point

输出电压

(LV-PECL)

VOH

VCC -   1.0 V to VCC - 0.8 V

DC characteristics

VOL

VCC -   1.78 V to VCC -1.62 V

输出电压

(LVDS)

VOD

250 mV to   450 mV

Differential   output voltage, VOD1, VOD2

DC

characteristics

dVOD

50 mV Max.

dVOD = | VOD1 - VOD2   |

VOS

1.15 V to   1.35 V

Offset voltage, VOS1, VOS2

dVOS

150 mV   Max.

dVOS = | VOS1 - VOS2   |

输出负载条件

L_ECL

50 Ω

Terminated to VCC - 2.0 V

L_LVDS

100 Ω

Connected between OUT and /OUT

输入电压

VIH

70% VCC Min.

OE terminal

VIL

30% VCC Max.

上升/下降时间

tr / tf

0.35 ns   Max.

Between 20   % and 80 % of (VOH - VOL)

0.30 ns   Max.

Between 20   % and 80 %of Differential Output peak to peak voltage.

启动时间

t_str

3 ms Max.

Time at minimum supply voltage to be 0 s

相位抖动

tPJ

60 fs Max.   *1

Offset frequency : 12 kHz to 20 MHz

频率老化

f_aging

±5 × 10-6 /   year Max.

+25 °C , VCC = 2.5 V or 3.3   V
  First year.

LV-PECL (Low Voltage Positive Emitter-Couple Logic):低压正发射极耦合逻辑

LVDS(Low Voltage Differential Signaling):低压差分信号

*1. f0 = 243 MHz to 250 MHz , 486 MHz to 500 MHz are 0.9ps Max.



相位抖动



Product   Name

100 MHz

125MHz

156.25 MHz

200 MHz

312.5 MHz

491.52 MHz

Conditions

SG3225EAN

SG5032EAN

SG7050EAN

75 fs Typ.

60 fs Typ.

50 fs Typ.

40 fs Typ.

30 fs Typ.

20 fs Typ.

Offset   frequency:

12 kHz to   20 MHz

SG3225VAN

SG5032VAN

SG7050VAN

90 fs Typ.

70 fs Typ.

60 fs Typ.

50 fs Typ.

40 fs Typ.

30 fs Typ.



Pin description



Pin   #

Connection

Function

#1

OE

OE terminal / active high

OE function

Oscillator     circuit

Output

HIGH or   "open"

Oscillation

Specified  frequency: Enable

LOW

OE:  Oscillation

S̅ T̅: Oscillation     stop

High  impedance: Disable

#2

NC

#3

GND

GND terminal

#4

OUT

Output terminal (Positive)

#5

O̅U̅T

Output terminal (Negative)

#6

VCC

VCC terminal



产品命名规则



SG7050VAN等系列晶振产品名称参数:

(1)  产品名称 (标准形式)

SG3225VAN  156.250000MHZ  K J G A

SG5032VAN  156.250000MHZ  K J G A

SG7050VAN  156.250000MHZ  K J G A

①      ②              ③            ④⑤⑥⑦

①  Model  ②  Output (E: LV-PECL, V: LVDS)  ③  Frequency   ④  Supply voltage

⑤  Frequency tolerance    ⑥  Operating temperature range

⑦  Internal identification code (A: default)



④  Supply   voltage

K

2.5 V to 3.3   V Typ.



⑤  Frequency   tolerance

J

±50 × 10-6

E

±30 × 10-6

C

±20 × 10-6



⑥  Operating temperature range

B

-20 °C to   +70 °C

G

-40 °C to   +85 °C



(2)  产品型号 / 产品编码  (空白部分由每个详细规范决定。)

SG3225EAN      X1G004251xxxx00

SG3225VAN      X1G004241xxxx00

SG5032EAN      X1G004271xxxx00

SG5032VAN      X1G004261xxxx00

SG7050EAN      X1G004291xxxx00

SG7050VAN      X1G004281xxxx00

①   ②   ③ ④ ⑤

① Crystal devices  ② Model  ③ Pb free code(1:EU RoHS / 2: Pb free)

④ Detail specifications

⑤ Packing(00:Recommended packing  3225:2000 pcs/Reel; 5032,7050: 1000 pcs/Reel)

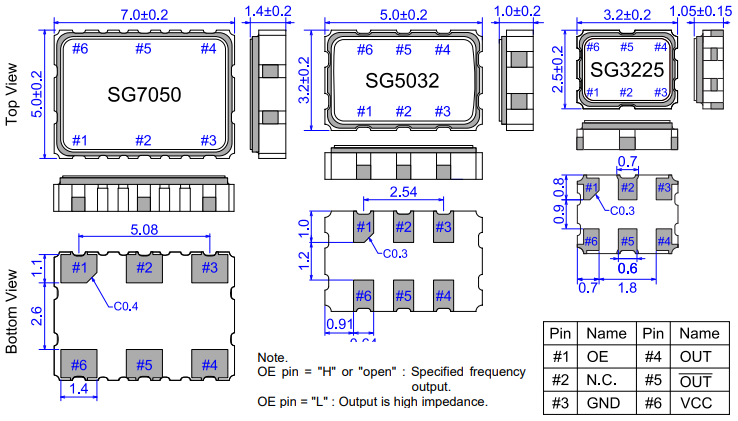

External dimensions                                                                                                                                            (Unit: mm)





SG3225 5032 7050EAN VAN External dimensions.png

为了保持稳定运行,在尽可能靠近晶体产品电源端子的位置(VCC-GND之间)提供0.01µF to 0.1µF去耦电容。

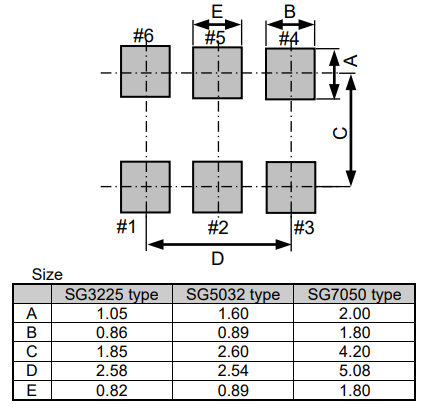

Footprint (Recommended)                                                                                                                                    (Unit: mm)



SG3225 5032 7050EAN VAN footprint.png
