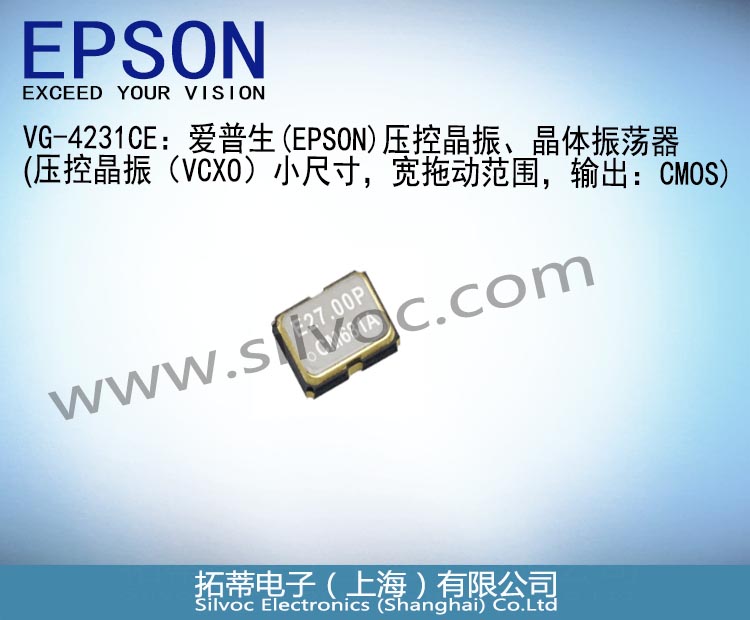

VG-4231CE:爱普生 (EPSON) 压控晶振、晶体振荡器(VCXO),小尺寸,宽拖动范围,输出:CMOS

  • 频率范围:3MHz to 50MHz;50MHz is not included in Output frequency range.

  • 电源电压:3.3V (PSCM / CSCM);2.8V (PSBM / CSBM);1.8V (PQEM / CQEM)

  • 频率控制范围:±140 × 10-6 (*SCM / *SBM);±120 × 10-6 (*QEM)

  • 低功耗:1.0mA Typ. (27MHz , 3.3V)

  • 外部尺寸:3.2 × 2.5 × 1.05mm


规格参数

VG-4231CE:爱普生 (EPSON) 压控晶振、晶体振荡器(VCXO),小尺寸,宽拖动范围,输出:CMOS



VG-4231CE常用频率列表如下:

规格型号

产品编码

MOQ (PCS)

VG-4231CE

Q3614CE00xxxx00

2000

VG-4231CE   27.000000MHz CSC-M

Q3614CE00000600

2000

VG-4231CE 27.000000MHz   PSC-M

Q3614CE00001100

2000

VG-4231CE 24.576000MHz   CSC-M

Q3614CE00002300

2000

VG-4231CE   25.000000MHz CSC-M

Q3614CE00004400

2000

VG-4231CE 50.000000MHz   CSC-M

Q3614CE00008500

2000

VG-4231CE 10.000000MHz   CSC-M

Q3614CE00xxxx00

2000



特征



爱普生(EPSON)压控晶振:VG-4231CE



·        频率范围:

3MHz to 50MHz
50MHz is not included in Output frequency range.

·        电源电压:

3.3V (PSCM / CSCM)

2.8V (PSBM / CSBM)

1.8V (PQEM / CQEM)

·        频率控制范围:

±140 × 10-6 (*SCM / *SBM)

±120 × 10-6 (*QEM)

·        低功耗:

1.0mA Typ. (27MHz , 3.3V)

·        外部尺寸:

3.2 × 2.5 × 1.05mm



推荐应用领域



· 通信机

· 移动电话

· 基站

· 全球定位系统(GPS)



规格 (特征)



项目

符号

规格说明

条件 / 备注

PSCM   / CSCM

PSBM   / CSBM

PQEM   / CQEM

输出频率范围

f0

3MHz to   50MHz
  50MHz is not included in Output frequency range.

24MHz to   30MHz

有关其他频率的相关信息,请联系代理-拓蒂电子。

电源电压

VCC

3.3V ±0.3V

2.8V ±0.2V

1.8V ±0.2V


储存温度

T_stg

-40°C to   +125°C

裸存

工作温度

T_use

As per   below table


频率稳定度 *1

f_tol

As per   below table

C : VC=1.65V
  B : VC=1.40V
  E : VC=0.90V

功耗

ICC

7mA Max.

6.8mA Max.

1.2mA Max.

No load   condition

频率控制范围

f_cont

S : ± 140   × 10-6 Min.

Q : ± 120   × 10-6 Min.

VC =   1/2 VCC ± 1/2 VCC

调制特性

BW

15kHz Min.

± 3dB(at   1kHz)

输入电阻

Rin

M : 5MΩ   Min.

DC level

频率变化极性

-

Positive   polarity

VC =   0V to VCC

占空比

SYM

40% to 60%

CMOS load:   50% VCC level

输出电压

VOH

VCC -   0.4V Min.

IOH =   -3.0mA

VOL

0.4V Max.

IOL =   3.0mA

输出负载条件

(CMOS)

L_CMOS

15pF Max.

CMOS load

上升/下降时间

tr / tf

4 ns Max.

6 ns Max.

CMOS load:   20% VCC to 80% VCC level

振荡启动时间

t_str

5ms Max.

Time at   90% VCC to be 0s

相位抖动

f_aging

± 5 × 10-6 Max.

+25°C,   5years

* 在 VCC 加电期间,请保持 VC 引脚打开或接地。



产品命名规则



VG-4231CE等系列晶振产品名称参数:

(1)  产品名称 (标准形式)

VG-4231CE  27.000000MHz  C S C - M

①    ②            ③              ④⑤⑥ ⑦

①  Model

②  Package type (CE: 3.2 × 2.5 mm)

③  Frequency

④  Frequency tolerance / Operating temperature

⑤  Frequency control range (APR)

⑥  Supply voltage (E: 1.8V Typ. , B: 2.8V Typ. , C:3.3V Typ. )

⑦  Input resistance (M: 5 MΩ Min.)

④⑤

④Frequency tolerance / Operating temperature

⑤Frequency control range ( Absolute pull range*)

CS

C

±30 × 10-6 / ­20 to +70 °C

S

±140 × 10-6 Min. (±100 × 10-6 Min.)

PS

P

±37 × 10-6 / ­40 to +85 °C

S

±140 × 10-6 Min. (±95 × 10-6 Min.)

CQ

C

±30 × 10-6 / ­20 to +70 °C

Q

±120 × 10-6 Min. (±80 × 10-6 Min.)

PQ

P

±37 × 10-6 / ­40 to +85 °C

Q

±120 × 10-6 Min. (±75 × 10-6 Min.)



⑥Supply voltage

E

1.8 V Typ.

B

2.8 V Typ.

C

3.3 V Typ.



(2)  产品型号 / 产品编码  (空白部分由每个详细规范决定。)

VG-4231CE              Q3614CE00xxxx00

①  ②   ③  ④ ⑤

① Crystal devices  ② Model  ③ Pb free code(0:EU RoHS / Pb free)

④ Detail specifications

⑤ Packing(00:Standard packing 2000PCS / Reel)

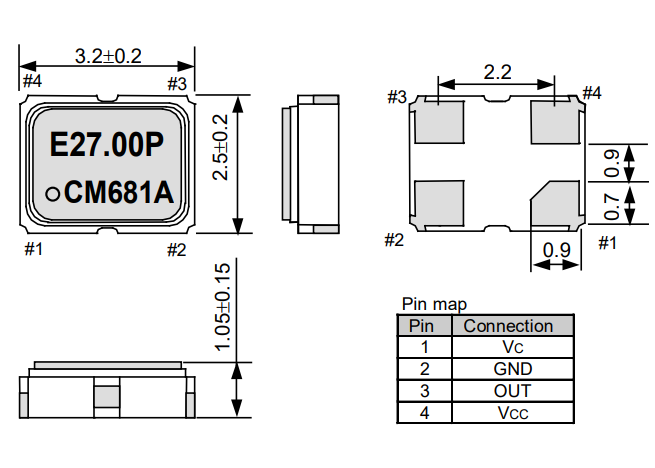

External dimensions                                                                                                                                           (Unit: mm)



VG-4231CE External dimensions.png

为保持稳定运行,在尽可能靠近晶体产品电源端子的位置(VCC-GND之间)提供0.01µF 到0.1µF的去耦电容。

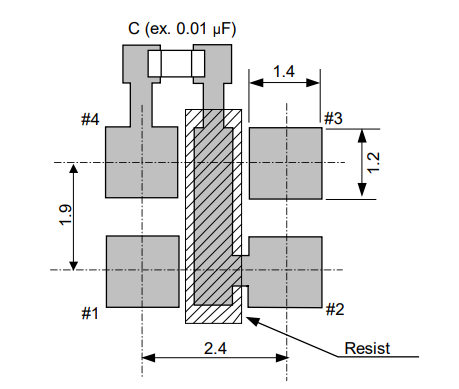

Footprint (Recommended)                                                                                                                                  (Unit: mm)



VG-4231CE footprint.png
