可编程压控晶振（VCXO）；频率范围：50 MHz to 800 MHz (调谐分辨率: 2.2 to 2.8 x 10-9)
电源电压：2.5 V / 3.3 V；外部尺寸：7.0 × 5.0 × 1.5 mm (8pins)
绝对频率控制范围：±0 to ±180 x 10-6(12steps selectable)
特征：用户指定的一个启动频率；APR和7位I2C地址；用户编程：I2C接口；低抖动PLL技术
应用领域：SONET/SDH, OTN, GbE, 光纤通道(Fibre Channel)

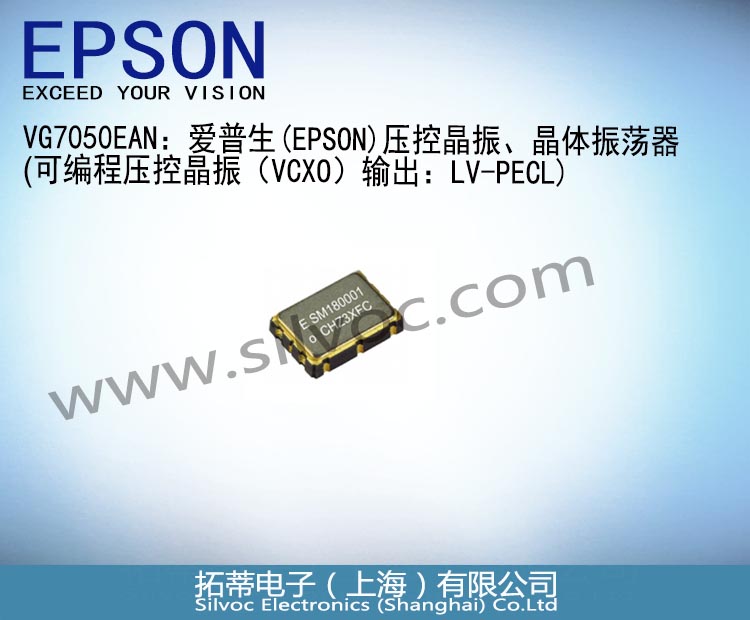

VG7050EAN：爱普生 (EPSON) 可编程压控晶振、晶体振荡器（VCXO）输出：LV-PECL
VG7050EAN常用频率列表如下：
规格型号 | 产品编码 | MOQ (PCS) |
VG7050EAN | X1G004541xxxx00 | 1000 |
VG7050EAN 50.000000MHz SM18xxxx CJGHPZ | X1G004541xxxx00 | 1000 |
VG7050EAN 125.000000MHz SM18xxxx CJGHPZ | X1G004541xxxx00 | 1000 |
VG7050EAN 156.250000MHz SM18xxxx CJGHPZ | X1G004541xxxx00 | 1000 |
VG7050EAN 250.000000MHz SM18xxxx CJGHPZ | X1G004541xxxx00 | 1000 |
VG7050EAN 425.000000MHz SM18xxxx CJGHPZ | X1G004541xxxx00 | 1000 |
VG7050EAN 622.080000MHz SM18xxxx CJGHPZ | X1G004541xxxx00 | 1000 |
VG7050EAN 669.330000MHz SM18xxxx CJGHPZ | X1G004541xxxx00 | 1000 |
VG7050EAN 794.730000MHz SM18xxxx CJGHPZ | X1G004541xxxx00 | 1000 |
爱普生(EPSON)可编程压控晶振(VCXO): VG7050EAN
· 频率范围：
50 MHz to 800 MHz (调谐分辨率: 2.2 to 2.8 x 10-9)
· 电源电压：
2.5 V / 3.3 V
· 外部尺寸：

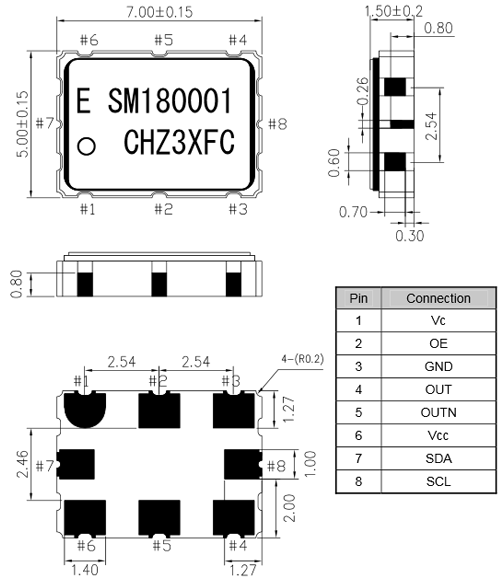

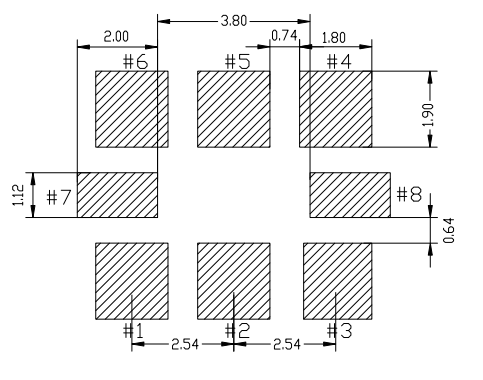

7.0 × 5.0 × 1.5 mm (8pins)
· 绝对频率控制范围（频率控制范围-频率容差）:
±0 to ±180 x 10-6(12steps selectable)
· 特征：
用户指定的一个启动频率
APR和7位I2C地址
用户编程：I2C接口
低抖动PLL技术
· 应用领域：
SONET/SDH, OTN, GbE, 光纤通道(Fibre Channel)
· 光同步数字传输网 (SONET/SDH: Synchronous Optical Network / Synchronous Digital Hierarchy)
· 光传送网 (OTN: Optical Transport Network)
· 千兆以太网 (GbE)
· 光纤通道 (Fibre Channel)
可编程压控晶振：VG7050EAN是一种低抖动的在任意频率下可编程的VCXO。 VG7050EAN由VCXO、PLL和LVPECL输出缓冲器组成。其输出频率可从50 MHz编程到800 MHz，分辨率几乎为2 ppb。
VCXO为PLL提供稳定的基准时钟，并带有基频晶体。VCXO的Kv可通过I2C接口编程。
PLL由低抖动分-N PLL技术组成。环路滤波器的组件嵌入到IC中，因此不需要外部组件。
• 可编程时钟输出频率从50 MHz到800 MHz
• 频率设置分辨率约为2 ppb
• Kv可编程
• 来自基频内部晶体的低抖动和高可靠性时钟源
• 低抖动和低噪声PLL
• 一个加电默认频率
• 出厂预设设备选项
OE极性
输出待机类型：Hi-Z或OUT=“L”，OUTN=“H”
I2C接口从属地址
• 用于振荡器的嵌入式电阻和电容以及用于PLL的环路滤波器
• I2C接口
• LV-PECL输出
• 8针陶瓷5×7 mm封装
• 2.5V或3.3V电源电压模式
• -40°C to +85°C环境工作温度
• 无铅/符合RoHS
规格 (特征)
项目 | 符号 | 规格说明 | 条件 / 备注 |
输出频率范围 | f0 | 50 MHz to 800 MHz | It can be changed by I2C |
电源电压 | VCC | D:2.5V ±0.125V | |
储存温度 | T_stg | -55°C to +125°C | Store as bare product after packing |
工作温度 | T_use | G:-40°C to +85°C | |
频率稳定度 *1 | f_tol | J: ± 50 × 10-6 Max | Includes frequency aging (10 years) |
功耗 | ICC | 90 mA Max. | OE Active, |
禁用电流 | I_dis | 40mA Max. | OE Inactive, Output Standby: Hi-Z mode |
70mA Max. | OE Inactive, Output Standby: Fix mode | ||
绝对频率控制范围 | APR | ±0~±180 x 10-6 | Vc = 1.65 V ± 1.35 V |
±0~±180 x 10-6 | Vc = 1.25 V ± 1.00 V | ||
控制电压调谐范围 | Vc | 0~Vcc | |
频率变化极性 | - | Positive slope | |
占空比 | SYM | 45% ~ 55% | At outputs crossing point |
输出电压 | VOH | VCC -1.025 V Min. | DC characteristics |
VOL | VCC -1.62 V Max. | ||
输出负载条件 | L_ECL | 50Ω | Termination to VCC-2.0V |
输入电压 | VIH | 70% VCC Min. | OE,SDA, and SCL |
VIL | 30% VCC Max. | ||
上升/下降时间 | tr / tf | 400 ps Max. | Between20% to 80% of (VOH- VOL) |
启动时间 | t_str | 10 ms Max. | Time at minimum supply voltage to be 0 s |
绝对频率控制范围=频率控制范围-频率公差。
*1. 频率公差包括初始频率公差、温度变化、电源电压变化、回流漂移和10年老化（+25°C，10年）。
VG7050EAN等系列晶振产品名称参数：
(1) 产品名称 (标准形式)
VG7050EAN SM18xxxx C J G H P Z
VG7050ECN SM20xxxx C J G H P Z
① ② ③ ④⑤⑥⑦⑧⑨
① Model
② Output (E: LV-PECL)
③ Parameter Designator ( EAN : SM18xxxx, ECN : SM20xxxx )
④ Supply voltage (C: 3.3 V Typ., D: 2.5 V Typ.)
⑤ Frequency tolerance (J: ±50 × 10-6)
⑥ Operating temperature (G: -40 ~ +85°C)
⑦ OE Function (H: Active High, L: Active Low)
⑧ Absolute Pull Range (P: Programmable)
⑨ Output Standby Type (F: Fix (OUT=”L”, OUTN=”H”), Z: High-Z)
(2) 产品型号 / 产品编码 (空白部分由每个详细规范决定。)
VG7050EAN X1G004541xxxx00
VG7050ECN X1G004561xxxx00
① ② ③ ④ ⑤
① Crystal devices ② Model ③ Pb free code（1：EU RoHS / Pb free）
④ Detail specifications
⑤ Packing(00：Standard packing)
相位抖动
Offset Frequency | 125.00 MHz | 156.25 MHz | 250.00 MHz | 425.00 MHz | 622.08 MHz | 669.33 MHz | 794.73 MHz | |
相位抖动*2 | 12 kHz to 20 MHz | 0.30 ps | 0.26 ps | 0.26 ps | 0.25 ps | 0.26 ps | 0.26 ps | 0.26 ps |
20 kHz to 50 MHz | 0.30 ps | 0.27 ps | 0.27 ps | 0.26 ps | 0.27 ps | 0.27 ps | 0.27 ps | |
50 kHz to 80 MHz | 0.29 ps | 0.27 ps | 0.27 ps | 0.26 ps | 0.27 ps | 0.27 ps | 0.27 ps |
*2. 为了实现较佳抖动性能，建议VCC-GND引脚之间的电容（0.1µF+10µF）应尽可能靠近VCC引脚。

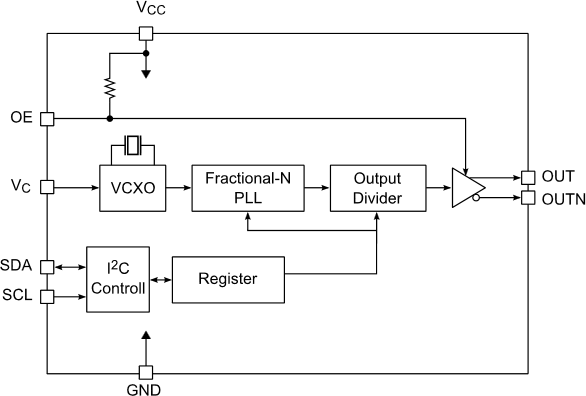

电路框图
*如果OE引脚配置为低电平，则OE引脚通过内部下拉电阻下拉至GND。
OE 功能 / OE 待机类型
OE Function | OE Standby Type | Frequency output | Oscillator Stop | |
OE pin | OUT, | |||
H:Active High | Z: High-Z | "H" or "OPEN" | "L" | High Impedance |
L:Active Low | "L" or "OPEN" | "H" | ||
H:Active High | L | "H" or "OPEN" | "L" | OUT="L", OUTN="H" |
L:Active Low | "L" or "OPEN" | "H" | ||
为了实现较佳的抖动性能，建议VCC和GND引脚之间的电容（0.1µF+10µF）应尽可能靠近VCC引脚。
