可编程晶体振荡器,输出频率: 1 MHz to 166 MHz
输出: CMOS
电压: 1.8V / 2.5 V / 3.0 V / 3.3V
功能: Output enable (OE) or Standby (/ST)
利用PLL技术,写入频率参数,快速交货
利用可编程工具 “SG-Writer II”写入频率参数

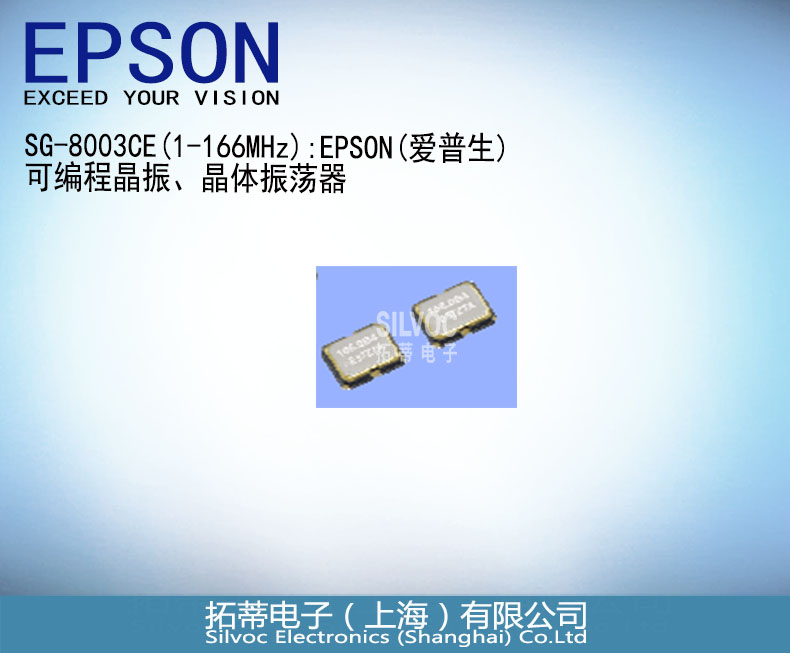

SG-8003CE (1-166MHZ):EPSON(爱普生)可编程晶振、晶体振荡器
SG-8003CE常用频点列表如下:
规格型号 | 产品编码 | MOQ (PCS) |
SG-8003CE MP Blank | Q33519E00000400 | 2000 |
SG-8003CE MP Blank(PE,SE) | Q33519E00000300 | 2000 |
SG-8003CE 1.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 1.843200MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 3.072000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 3.686400MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 4.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 4.096000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 6.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 7.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 7.372800MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 8.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 10.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 12.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 12.288000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 14.318000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 18.432000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 16.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 20.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 25.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 30.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 32.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 16.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 16.384000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 16.385000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 16.670000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 17.734400MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 18.432000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 19.200000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 19.440000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 19.660800MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 14.745600MHZ PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 6.144000MHZ PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 4.9152000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 20.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 20.480000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 24.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 25.000000MHZ PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 24.576000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 27.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 32.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 32.768000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 33.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 33.330000MHZ PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 33.333000MHZ PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 50.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 66.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 66.666700MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 66.670000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 16.384000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 40.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 48.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 50.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 66.667000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 75.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 80.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 85.000000MHz SCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 100.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 125.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 150.000000MHz PCL | Q33519E40xxxx00 | 2000 |
SG-8003CE 8.192000MHz PCL | Q33519E40032600 | 2000 |
SG-8003CE 68.000000MHz PCL | Q33519E40032300 | 2000 |
SG-8003CE 74.250000MHz SCL | Q33519E40016600 | 2000 |
SG-8003CE 20.000000MHz PCL | Q33519E40003100 | 2000 |
SG-8003CE 1.843200MHz SCL | Q33519E40017800 | 2000 |
SG-8003CE 25.000625MHz PCB | Q33519E40026800 | 2000 |
SG-8003CE 66.666000MHz PCL | Q33519E40027900 | 2000 |
SG-8003CE 25.000000MHz PCL | Q33519E40003000 | 2000 |
SG-8003CE 4.000000MHz PCL | Q33519E40026100 | 2000 |
SG-8003CE 30.000000MHz PCL | Q33519E40026400 | 2000 |
SG-8003CE 68.000000MHz PCL | Q33519E40032300 | 2000 |
SG-8003CE 80.000000MHz PCL | Q33519E40008700 | 2000 |
SG-8003CE 22.579000MHz PCL | Q33519E40005800 | 2000 |
SG-8003CE 40.000000MHz PCL | Q33519E40005500 | 2000 |
SG-8003CE 24.750000MHz PCL | Q33519E40027600 | 2000 |
SG-8003CE 3.579500MHz PCL | Q33519E40026900 | 2000 |
SG-8003CE 24.576000MHz PCL | Q33519E40026800 | 2000 |
SG-8003CE 125.000000MHz | Q33519E40006800 | 2000 |
SG-8003CE 24.750000MHz SCL | Q33519E40005900 | 2000 |
SG-8003CE 1.200000MHz PCL | Q33519E40022600 | 2000 |
SG-8003CE 8.192000MHz PCL | Q33519E40032600 | 2000 |
SG-8003CE 100.000000MHz PCL | Q33519E40000400 | 2000 |
SG-8003CE 50.000000MHz PCL | Q33519E40001300 | 2000 |
SG-8003CE 16.000000MHz PCL | Q33519E40020700 | 2000 |
爱普生(EPSON)可编程晶振:SG-8003CA、SG-8003JF、SG-8003LB、SG-8003CE、SG-8003CG
l 晶体振荡器 (可编程)
l 输出频率: 1 MHz to 166 MHz
l 输出: CMOS
l 电压: 1.8V / 2.5 V / 3.0 V / 3.3V
l 功能: Output enable (OE) or Standby (/ST)
l 利用PLL技术,写入频率参数,快速交货
l 利用可编程工具 “SG-Writer II”写入频率参数
l 尺寸: 3.2× 2.5 ×1.05 mm(SG-8003CE)
7.0× 5.0 ×1.4 mm(SG-8003CA)
5.0× 3.2 ×1.2mm(SG-8003LB)
7.1× 5.1 × 1.5mm(SG-8003JF)
2.5×2.0 ×0.7 mm(SG-8003CG)
l 物联网
l 仪器仪表
l 医疗、工业自动化等
l IoT
l Medical, Industrial automation
爱普生的SG-8003CA、SG-8003JF、SG-8003LB、SG-8003CE、SG-8003CG系列是具有CMOS输出的可编程晶体振荡器系列。 振荡器还可以采用以下流行的封装尺寸:3.2×2.5 mm、5.0×3.2 mm和7.0×5.0 mm。与同类产品相比,SG-8003系列振荡器可在多种环境条件下使用。这也将大大有助于加快开发周期和小批量生产。
规格 (特征)
项目 | 符号 | 规格说明 | 条件 | |||
PE / SE | PD / SD | PC / SC | ||||
输出频率范围 | f0 | 1MHz to 166MHz | ||||
电源电压 | VCC | 1.8V Typ. | 2.5V Typ. | 3.3V Typ. | ||
储存温度 | T_stg | -40°C to +85°C | 裸存 | |||
工作温度 | T_use | -20°C to +70°C / -40°C to +85°C | ||||
频率稳定度 | f_tol | B: ±50 × 10-6, C: ±100 × 10-6 | -20°C to +70°C | |||
L:±50 × 10-6, M: ±100 × 10-6 | -40°C to +85°C | |||||
功耗 | ICC | 3.5mA Max. | 4.0mA Max. | 无负载条件, | ||
5.0mA Max. | 6.5mA Max. | 无负载条件, | ||||
6.0mA Max. | 8.5mA Max. | 无负载条件, | ||||
7.0mA Max. | 10.5mA Max. | 无负载条件, | ||||
8.5mA Max. | 12.5mA Max. | 无负载条件, | ||||
10.0mA Max. | 15.0mA Max. | 无负载条件, | ||||
输出禁用电流 | I_dis | 8mA Max. | OE=GND (PE,PD,PC) | |||
待机电流 | I_std | 50μA Max. | /ST=GND (SE,SD,SC) | |||
占空比 | SYM | 45% to 55% | 50% VCC , | |||
输出电压 | VOH | 90% VCC Min. | VCC -0.4V Min. | IOH=-4mA(PD,SD,PE,SE), | ||
VOL | 10% VCC Max. | 0.4V Max. | IOL=4mA(PD,SD,PE,SE), | |||
输出负载条件 | L_CMOS | 15pF Max. | ||||
输入电压 | VIH | 80% VCC Min. | OE 终端 或 /ST终端 | |||
VIL | 20% VCC Max. | |||||
上升 / 下降时间 | tr / tf | 5.0ns Max. | 1MHz ≤ f0 | 20% VCC to 80% VCC , | ||
2.5ns Max. | 80MHz ≤ f0 | |||||
启用时间 | t_str | 5ms Max. | 在90% VCC 时,所需时间为0秒 | |||
频率老化 | f_aging | ±3 × 10-6 / year Max. | +25°C,第一年, |
*1有关以下信息:工作温度、可用频率、占空比、输出负载条件和上升/下降时间,请参阅“规格书”。

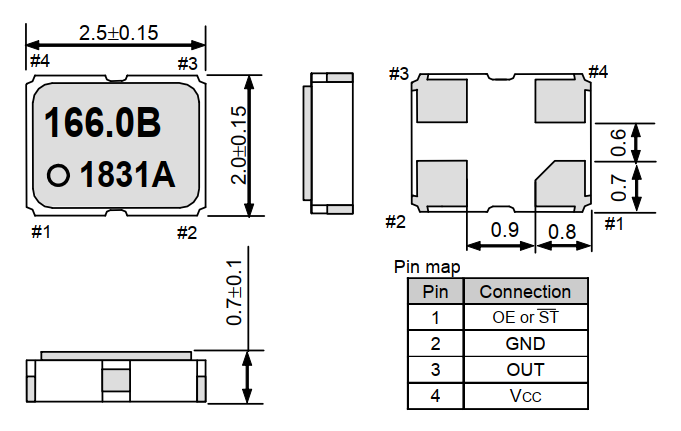

Pin | Name | I/O type | Function | |
1 | OE | Input | Output enable | 高:OUT引脚的指定频率输出 低:输出引脚低(弱下拉),只有输出驱动器被禁用。 |
ST | Input | Standby | 高:OUT引脚的指定频率输出 低:输出引脚低(弱下拉) 设备进入待机模式。电源电流降低至the least值I_std。 | |
2 | GND | Power | Ground | |
3 | OUT | Output | Clock output | |
4 | VCC | Power | Power supply |
*2请不要在打开状态下使用OE/S̅T̅终端。
SG-8003CE系列晶振产品名称参数:
(1) 产品名称 SG-8003CE 25.000000MHZ P C L
(标准形式) ① ② ③ ④⑤⑥
① Model ② Size ③ Frequency ④ Function (P: Output enable, S:Standby)
⑤ Supply voltage ⑥Frequency tolerance / Operating temperature
② Size | |
CE | 3.2 mm × 2.5 mm |
LB | 5.0 mm × 3.2 mm |
CA | 7.0 mm × 5.0 mm |
JF | 7.1 mm × 1.5 mm |
CG | 2.5 mm × 2.0 mm |
⑤ Supply voltage | |
C | 3.3V Typ. |
D | 2.5 V Typ. |
E | 1.8 V Typ. |
⑥ Frequency tolerance / Operating temperature | |
B | ±50 × 10-6 / -20 °C to +70 °C |
C | ±100 × 10-6 / -20 °C to +70 °C |
L | ±50 × 10-6 / -40 °C to +85 °C |
M | ±100 × 10-6 / -40 °C to +85 °C |
(2) 产品型号 / 产品编码 (空白部分由每个详细规范决定。)
SG-8003CE Q33519E00xxxx00
SG-8003CA X1G003231xxxx00
SG-8003LB X1G003301xxxx00
SG-8003JF X1G003021xxxx00
SG-8003CG X1G003991xxxx00
① ② ③ ④ ⑤
① Crystal devices ② Model ③ Pb free code(1:EU RoHS / 2: Pb free)
④ Detail specifications ⑤ Packing(00:Recommended packing)
(3) 空白片产品型号和产品编码
SG-8003CE MP BLANK Q33519E00000400
SG-8003CA MP BLANK X1G003231000400
SG-8003LB MP BLANK X1G003301000400
SG-8003JF MP BLANK X1G003021000200
SG-8003CG MP BLANK X1G003991000400
① ② ③ ④ ⑤
① Crystal devices ② Model ③ Pb free code(1:EU RoHS / 2: Pb free)
④ Detail specifications
⑤ Packing(00:Recommended packing CA / JF :1K pcs/Reel, CE / LB:2K pcs/Reel, DC:35 pcs/Tube)

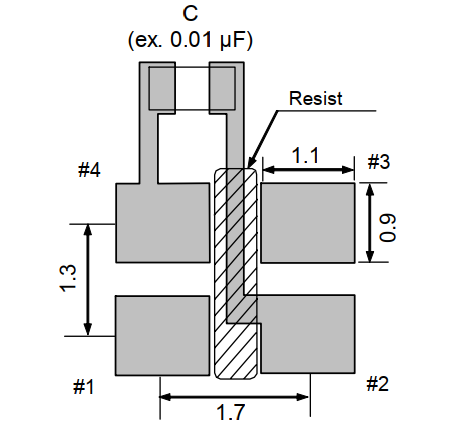

为了保持稳定运行,在尽可能靠近晶体产品电源端子的位置(VCC-GND之间)提供0.1µF旁路电容器。
