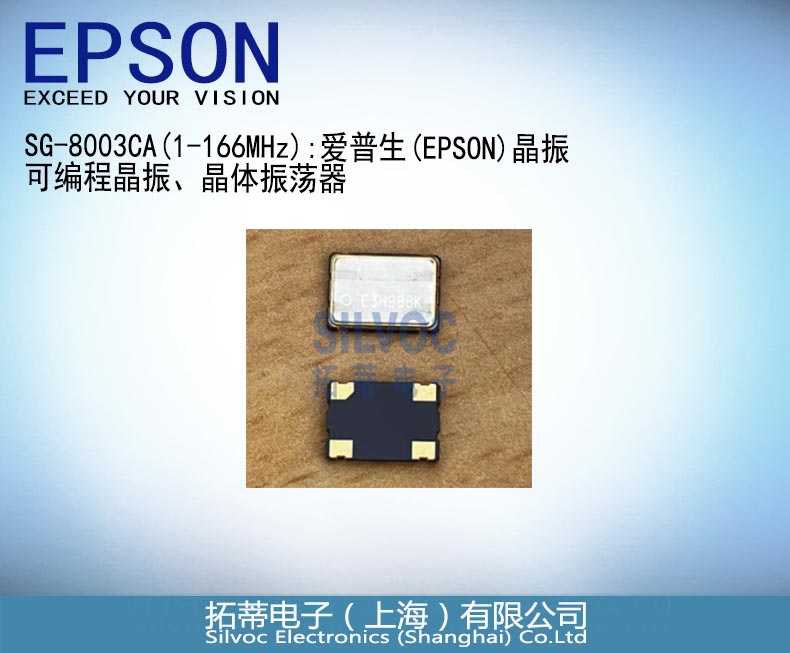

SG-8003CA (1-166MHZ)：EPSON(爱普生)可编程晶振、晶体振荡器

可编程晶体振荡器，输出频率: 1 MHz to 166 MHz
输出: CMOS
电压: 1.8V / 2.5 V / 3.0 V / 3.3V
功能: Output enable (OE) or Standby (/ST)
利用PLL技术，写入频率参数，快速交货
利用可编程工具 “SG-Writer II”写入频率参数

规格参数

SG-8003CA (1-166MHZ)：EPSON(爱普生)可编程晶振、晶体振荡器

SG-8003CA常用频点列表如下：

规格型号	产品编码	MOQ (PCS)
SG-8003CA MP Blank	X1G003231000400	1000
SG-8003CA MP Blank(PE,SE)	X1G003231000300	1000
SG-8003CA 1.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 1.843200MHz PCL	X1G003241xxxx00	1000
SG-8003CA 3.072000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 3.686400MHz PCL	X1G003241xxxx00	1000
SG-8003CA 4.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 4.096000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 6.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 7.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 7.372800MHz PCL	X1G003241xxxx00	1000
SG-8003CA 8.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 10.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 12.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 12.288000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 14.318000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 18.432000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 16.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 20.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 25.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 30.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 32.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 16.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 16.384000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 16.385000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 16.670000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 17.734400MHz PCL	X1G003241xxxx00	1000
SG-8003CA 18.432000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 19.200000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 19.440000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 19.660800MHz PCL	X1G003241xxxx00	1000
SG-8003CA 14.745600MHZ PCL	X1G003241xxxx00	1000
SG-8003CA 6.144000MHZ PCL	X1G003241xxxx00	1000
SG-8003CA 4.9152000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 20.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 20.480000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 24.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 25.000000MHZ PCL	X1G003241xxxx00	1000
SG-8003CA 24.576000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 27.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 32.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 32.768000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 33.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 33.330000MHZ PCL	X1G003241xxxx00	1000
SG-8003CA 33.333000MHZ PCL	X1G003241xxxx00	1000
SG-8003CA 50.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 66.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 66.666700MHz PCL	X1G003241xxxx00	1000
SG-8003CA 66.670000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 16.384000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 40.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 48.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 50.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 66.667000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 75.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 80.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 85.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 100.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 125.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 150.000000MHz PCL	X1G003241xxxx00	1000
SG-8003CA 34.368000MHz PCL	X1G003241008300	1000
SG-8003CA 25.006000MHz PCL	X1G003241006700	1000
SG-8003CA 25.001000MHz PCL	X1G003241005100	1000
SG-8003CA 33.000000MHz SCL	X1G003251001700	1000

特征

爱普生(EPSON)可编程晶振：SG-8003CA、SG-8003JF、SG-8003LB、SG-8003CE、SG-8003CG

l 晶体振荡器 (可编程)

l 输出频率: 1 MHz to 166 MHz

l 输出: CMOS

l 电压: 1.8V / 2.5 V / 3.0 V / 3.3V

l 功能: Output enable (OE) or Standby (/ST)

l 利用PLL技术，写入频率参数，快速交货

l 利用可编程工具 “SG-Writer II”写入频率参数

l 尺寸: 3.2× 2.5 ×1.05 mm（SG-8003CE）

7.0× 5.0 ×1.4 mm（SG-8003CA）

5.0× 3.2 ×1.2mm（SG-8003LB）

7.1× 5.1 × 1.5mm（SG-8003JF）

2.5×2.0 ×0.7 mm（SG-8003CG）

概述

爱普生的SG-8003CA、SG-8003JF、SG-8003LB、SG-8003CE、SG-8003CG系列是具有CMOS输出的可编程晶体振荡器系列。振荡器还可以采用以下流行的封装尺寸：3.2×2.5 mm、5.0×3.2 mm和7.0×5.0 mm。与同类产品相比，SG-8003系列振荡器可在多种环境条件下使用。这也将大大有助于加快开发周期和小批量生产。

规格 (特征)

项目	符号	规格说明				条件
		PE / SE	PD / SD		PC / SC
输出频率范围	f₀	1MHz to 166MHz
电源电压	V_CC	1.8V Typ. 1.6V to 2.2V	2.5V Typ. 2.2V to 2.8V		3.3V Typ. 2.7V to 3.6V
储存温度	T_stg	-40°C to +85°C				裸存
工作温度	T_use	-20°C to +70°C / -40°C to +85°C
频率稳定度	f_tol	B: ±50 × 10^-6, C: ±100 × 10^-6				-20°C to +70°C
		L:±50 × 10^-6, M: ±100 × 10^-6				-40°C to +85°C
功耗	I_CC	3.5mA Max.	4.0mA Max.			无负载条件, 1MHz ≤ f₀ ≤ 25MHz
		5.0mA Max.	6.5mA Max.			无负载条件, 25MHz < f₀ ≤ 50MHz
		6.0mA Max.	8.5mA Max.			无负载条件, 50MHz < f₀ ≤ 75MHz
		7.0mA Max.	10.5mA Max.			无负载条件, 75MHz < f₀ ≤ 100MHz
		8.5mA Max.	12.5mA Max.			无负载条件, 100MHz < f₀ ≤ 125MHz
		10.0mA Max.	15.0mA Max.			无负载条件, 125MHz < f₀ ≤ 166MHz
输出禁用电流	I_dis	8mA Max.				OE=GND (PE,PD,PC)
待机电流	I_std	50μA Max.				/ST=GND (SE,SD,SC)
占空比	SYM	45% to 55%				50% V_CC , L_CMOS ≤ 15pF
输出电压	V_OH	90% V_CC Min.		V_CC -0.4V Min.		I_OH=-4mA(PD,SD,PE,SE), I_OH=-8.0mA(PC,SC)
	V_OL	10% V_CC Max.		0.4V Max.		I_OL=4mA(PD,SD,PE,SE), I_OL=8.0mA(PC,SC)
输出负载条件（CMOS）	L_CMOS	15pF Max.
输入电压	V_IH	80% V_CC Min.				OE 终端或 /ST终端
	V_IL	20% V_CC Max.
上升/下降时间	tr / tf	5.0ns Max.				1MHz ≤ f₀< 80MHz	20% V_CC to 80% V_CC , L_CMOS= 15pF
		2.5ns Max.				80MHz ≤ f₀≤ 166MHz
启用时间	t_str	5ms Max.				在90% V_CC 时，所需时间为0秒
频率老化	f_aging	±3 × 10^-6 / year Max.				+25°C,第一年, V_CC=1.8V,2.5V,3.3V

*1有关以下信息：工作温度、可用频率、占空比、输出负载条件和上升/下降时间，请参阅“规格书”。

Pin description

Pin	Name	I/O type	Function
1	OE	Input	Output enable	高：OUT引脚的指定频率输出低：输出引脚低（弱下拉），只有输出驱动器被禁用。
1	ST	Input	Standby	高：OUT引脚的指定频率输出低：输出引脚低（弱下拉）设备进入待机模式。电源电流降低至the least值I_std。
2	GND	Power	Ground
3	OUT	Output	Clock output
4	V_CC	Power	Power supply

*2请不要在打开状态下使用OE/S̅T̅终端。

产品命名规则

SG-8003CA系列晶振产品名称参数：

(1) 产品名称 SG-8003CA 25.000000MHZ P C L

(标准形式) ① ② ③ ④⑤⑥

① Model ② Size(CA:7.0*5.0 mm) ③ Frequency ④ Function (P: Output enable, S:Standby)

⑤ Supply voltage ⑥Frequency tolerance / Operating temperature

② Size
CE	3.2 mm × 2.5 mm
LB	5.0 mm × 3.2 mm
CA	7.0 mm × 5.0 mm
JF	7.1 mm × 1.5 mm
CG	2.5 mm × 2.0 mm

⑤ Supply voltage
C	3.3V Typ.
D	2.5 V Typ.
E	1.8 V Typ.

⑥ Frequency tolerance / Operating temperature
B	±50 × 10^-6 / -20 °C to +70 °C
C	±100 × 10^-6 / -20 °C to +70 °C
L	±50 × 10^-6 / -40 °C to +85 °C
M	±100 × 10^-6 / -40 °C to +85 °C

(2) 产品型号 / 产品编码 (空白部分由每个详细规范决定。)

SG-8003CE Q33519E00xxxx00

SG-8003CA X1G003231xxxx00

SG-8003LB X1G003301xxxx00

SG-8003JF X1G003021xxxx00

SG-8003CG X1G003991xxxx00

① ② ③ ④ ⑤

① Crystal devices ② Model ③ Pb free code（1：EU RoHS / 2: Pb free）

④ Detail specifications ⑤ Packing（00：Recommended packing）

(3) 空白片产品型号和产品编码

SG-8003CE MP BLANK Q33519E00000400

SG-8003CA MP BLANK X1G003231000400

SG-8003LB MP BLANK X1G003301000400

SG-8003JF MP BLANK X1G003021000200

SG-8003CG MP BLANK X1G003991000400

① ② ③ ④ ⑤

① Crystal devices ② Model ③ Pb free code（1：EU RoHS / 2: Pb free）

④ Detail specifications

⑤ Packing（00：Recommended packing CA / JF :1K pcs/Reel, CE / LB:2K pcs/Reel, DC:35 pcs/Tube）

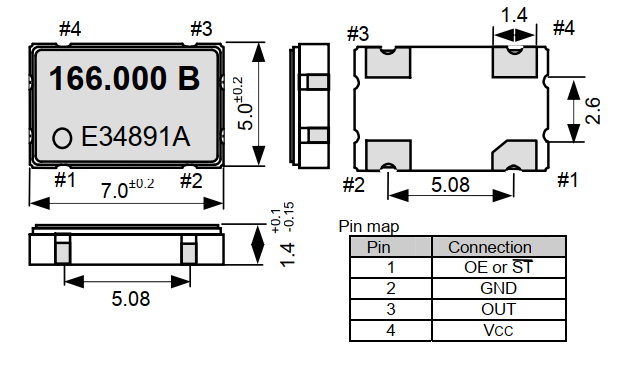

External dimensions (Unit: mm)

SG-8003CA External dimensions.png

为了保持稳定运行，在尽可能靠近晶体产品电源端子的位置（VCC-GND之间）提供0.1µF旁路电容器。

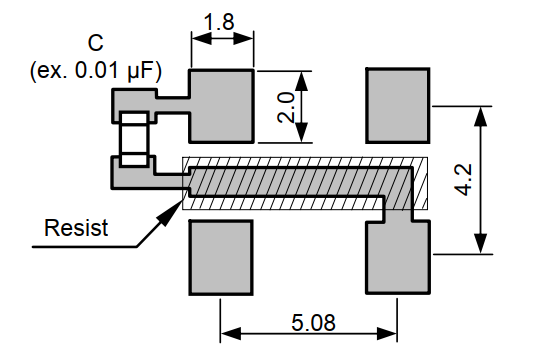

Footprint (Recommended) (Unit: mm)

SG-8003CA Footprint.png
