内置32.768 Hz晶体单元，无需调整即可高效运行
输出频率：32.768 kHz；电源电压：1.2 V至5.5 V
频率容差：+5±23×10-6；外部尺寸：3.2×1.5×0.9 mm
输出波形：CMOS；工作温度：-40°C to +105°C
使用CMOS IC可降低电流消耗，VIO控制摆动幅度。
应用领域：工业、安全、智能仪表、计时时钟和睡眠功能

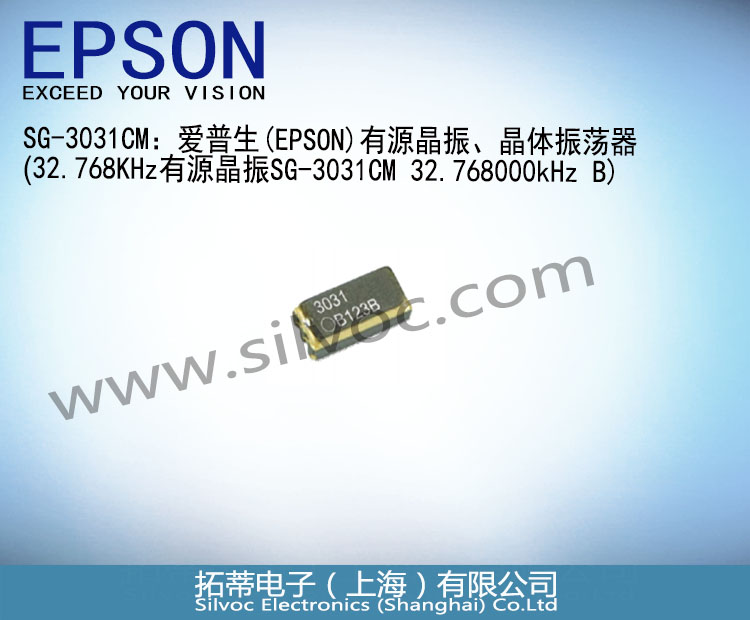

SG-3031CM：爱普生(EPSON) 32.768KHz有源晶振 、晶体振荡器
SG-3031CM常用型号列表如下：
规格型号 | 产品编码 | MOQ (PCS) |
SG-3030CM 32.768000kHz B | X1B000211000100 | 3000 |
SG-3031CM 32.768000kHz | X1B000391000116 | 3000 |
SG-3031CMA 32.768000kHz | X1B000401A00116 | 3000 |
EPSON 晶振SPXO: SG-3031CM
• 内置32.768 kHz DTCXO，内置32.768 Hz晶体单元，无需调整即可高效运行
• 输出频率：32.768 kHz
• 电源电压：1.2 V至5.5 V
• 频率容差：+5±23×10-6
• 外部尺寸：3.2×1.5×0.9 mm
• 输出波形：CMOS
• 工作温度：-40°C to +105°C
• 使用CMOS IC可降低电流消耗。
• VIO控制摆动幅度。
• 符合AEC-Q100（SG-3031CMA）
• 应用领域：工业、安全、智能仪表、计时时钟和睡眠功能
• SG-3031CM
工业、安全、智能仪表、计时时钟和睡眠功能
• SG-3031CMA
信息娱乐和通信设备、用于计时和睡眠功能的车身（ECU*）时钟
*ECU：电子控制单元

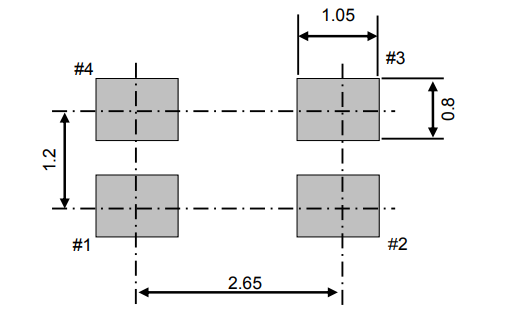

低功耗、宽温度范围和符合汽车标准的32.768 kHz晶体振荡器，采用3.2 x 1.5 mm、4pins封装。
规格 (特征)
项目 | 符号 | 规格 | 条件 / 备注 |
输出频率范围 | f0 | 32.768 KHz | |
电源电压 | VCC | 1.2 V to 5.5 V | VCC < 1.5 V, VIO = VCC |
接口电源电压 | VIO | 1.2 V to 5.5 V | VCC < 1.5 V, VIO = VCC |
储存温度 | T_stg | -55°C to +125°C | Store as bare product after unpacking |
工作温度 | T_use | -40°C to +105°C | |
频率稳定度 | f_tol | +5 ± 23 × 10-6 | +25 °C, VCC = 3.3 V |
频率温度特性 | fo-TC | -120 × 10-6 to +10 × 10-6 | -20°C to +70°C (VCC=3.3V, +25 °C is reference) |
-240 × 10-6 to +10 × 10-6 | -40 °C to +85 °C (VCC=3.3V, +25 °C is reference) | ||
-420 × 10-6 to +10 × 10-6 | -40 °C to +105 °C (VCC=3.3V, +25 °C is reference) | ||
频率电压特性 | fo-VCC | ±1 × 10-6 / V Max. | VCC = 1.5 V to 5.5 V |
±5 × 10-6 / V Max. | VCC = 1.2 V to 1.5 V | ||
功耗 (VCC Pin) | ICC | 0.30 mA Typ. / 0.65 mA Max. | VCC = 1.2 V to 5.5 V |
功耗 (VCC + VIO Pin) | ICC+IIO | 0.38 mA Max | VCC=VIO= 1.2 V, No load condition |
0.65 mA Typ. / 1.3 mA Max. (+105°C) | VCC=VIO= 3.3 V, No load condition | ||
占空比 | SYM | 45 % to 55 % | 1/2VCC(VIO) level, 1.5 V to 5.5 V |
40 % to 60 % | 1/2VCC(VIO) level, VCC < 1.5 V | ||
输出电压 | VOH | VIO - 0.4V Min. / 0.4V Max. | IOH= -0.4mA / IOL= 0.4mA, VIO = 1.5 V to 5.5 V |
VOL | VIO - 0.2V Min. / 0.2V Max. | IOH = -0.1mA / IOL= 0.1mA, VIO = 1.2 V to 1.5 V | |
输出负载条件(CMOS) | L_CMOS | 15 pF Max. | CMOS load |
上升/下降时间 | tr/tf | 200 ns Max. | 20 % VIO to 80 % VIO level, VIO = 1.2 V to 5.5 V |
100 ns Max. | 20 % VIO to 80 % VIO level, VIO = 1.8 V to 5.5 V | ||
振荡启动时间 | t_str | 0.15 s Typ. / 0.45 s Max. | Vcc=1.5 V to 5.5 V |
1.0 s Max. | Vcc=1.2 V to 1.5 V | ||
频率老化 | f_age | ±5 × 10-6 / year Max. | +25°C, Vcc=3.0 V, first year |
除非另有说明，上表所示的特性（规格）基于额定工作温度和电压条件。

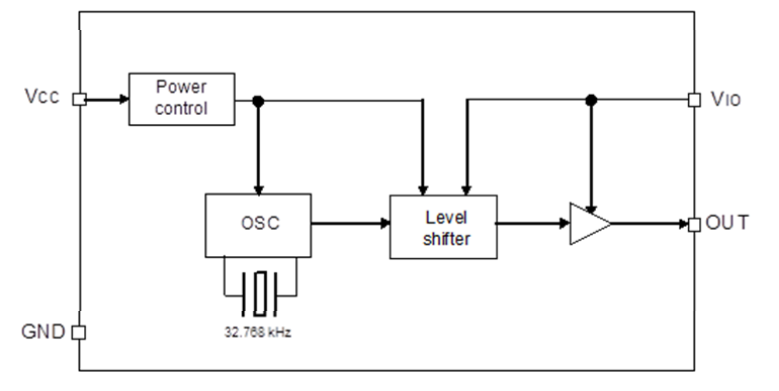

框图
VIO是OUT输出的电源引脚，也可以用作OE引脚。设置禁用时，将VIO设置为0 V。
VCC是用于操作32.768 kHz振荡的电源引脚。
可以通过最小化两个电源的电压来减少功耗。
然而，当VCC<1.5V时，VIO=VCC。
SG-3031CM晶振产品名称参数：
(1) 产品名称 (标准形式)
SG-3031CM 32.768000kHz
SG-3031CMA 32.768000kHz
① ② ③ ④

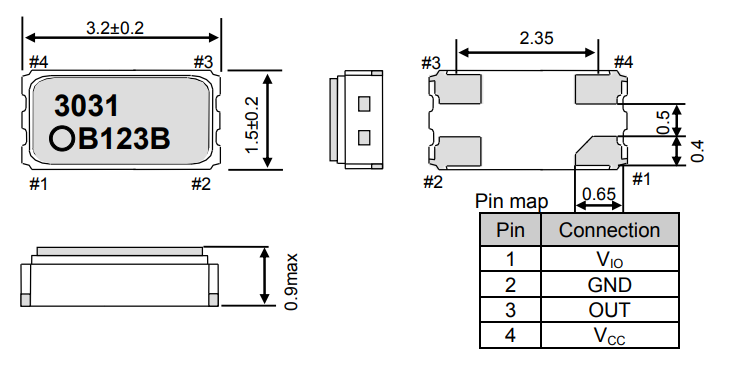

① Model ② Package type (CM: 3.2 × 1.5 × 0.9 mm)
③ For Automotive
④ Output Frequency
(2) 产品型号/ 产品编码
SG-3031CM 32.768000kHz X1B000391000116
SG-3031CMA 32.768000kHz X1B000401A00116
① ② ③ ④ ⑤
① Crystal devices ② Model ③ Pb free code（1：EU RoHS / 2: Pb free）
④ Detail specifications ⑤ Packing（Recommended packing 16：3000 pcs/Reel）
为保持稳定运行，在尽可能靠近晶体产品电源端子的位置（VCC-GND之间）提供0.1μF旁路电容。
