2寸58mm热敏打印机芯
打印速度:可达62.5mm/s ;可配自动切纸刀(ACU6205)
可用于低温操作:-30℃至70℃
支持双层打印
有两种进纸方式(直入/曲入)

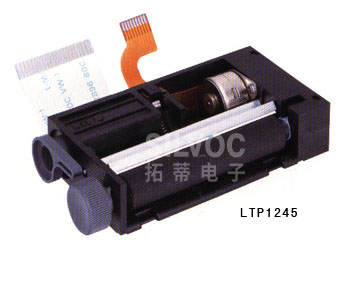

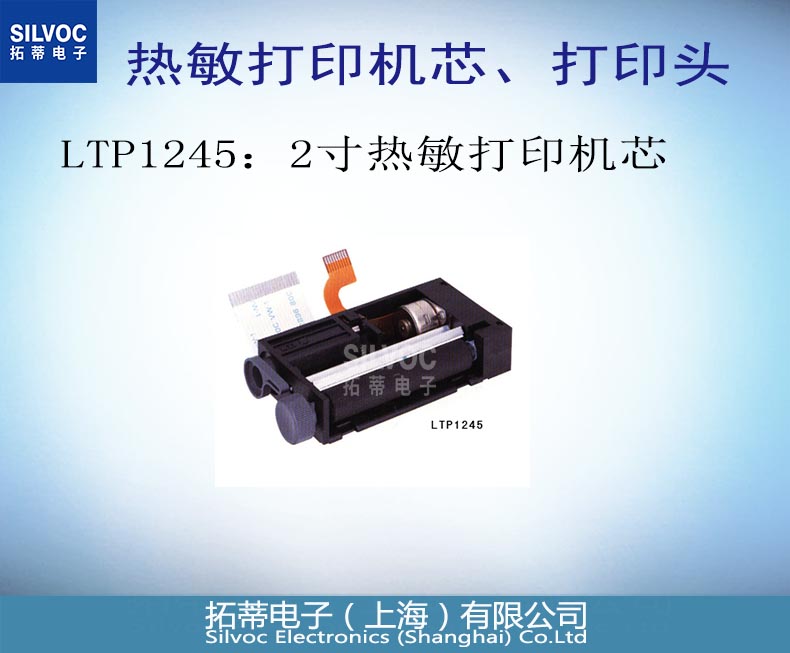

LTP1245:精工(SII) 2寸58mm热敏打印机芯
常用型号:
LTP1245R-C384-E
LTP1245S-C384-E
LTP1245U-S384-E
LTP1245T-S384-E
LTP1245V-C384-E
LTP1245P
主要特点:
1. 打印速度:可达62.5mm/s
2.可配自动切纸刀(ACU6205)
3.可用于低温操作:-30℃至70℃
4.支持双层打印
5.有两种进纸方式(直入/曲入)
规格参数:
型号 | LTP1245S / LTP1245U / LTP1245V / LTP1245P | |
打印 | 方法 | 热敏行点打印 |
行数(点阵/行) | 384 | |
解像度(点阵/毫米) | 8 | |
纸宽(毫米) | 58 +0-1 | |
打印宽度(毫米) | 48 | |
打印速度(毫米/秒) | 62.5 | |
入纸方向 | 直入/曲入 | |
检测方式 | 打印头热度 | 热感应器 |
把手检测 | 光感应器 | |
缺纸检测 | 光感应器 | |
操作电压(V) | 工作电压: Vdd: | 4.5 至 5.5 |
工作电压: Vp: | 4.2 至 8.5 | |
电流(A) | 打印头 | 3.3 (电压为8.0V) |
打印头寿命 | 脉冲个数 | 100百万脉冲 |
打印长度(公里) | 50 | |
操作温度(℃) | -30 至 70 | |
尺寸(WxDxH 毫米) | 72.0 x 39.5 x 16.0(不计凸面部分) | |
重量(克) | 约45 |
自动切纸刀 | |||
型号 | ACU6205A | ACU6205B | |
切纸 | 方法 | 圆形切刀 | |
切纸宽度(毫米) | 58 +0-1 | ||
切纸方式 | 全切 | 半切 (右边留点) | |
操作時間(秒/周期) 最高 | 0.6 (操作电压 6.0V, 25度) | ||
切紙间距(毫米) 最短 | 10 | ||
切纸频率(切/分钟) 最高 | 30 | ||
操作电压 | 马达 | 4.2 至 6.0 | |
检测器 | 4.5 至 5.5 | ||
起动电流 | 1.0 (电压为5V) | ||
寿命(切) | 300,000 | ||
尺寸 (WxDxH 毫米) | 81.9 x 54.0 x 12.0 | ||
重量(克) | 约50 (不包括支架) |
控制板 | |||
型号 | IF1101-01B | IF1101-01BK | |
CPU | PT110P01 | ||
操作电压 (V) | Vp: 4.2 至 8.5, Vcc: 4.5 至 5.5 | ||
字体点阵(HxW 点阵) | 16 点式 ︰ 16x8, 16x16 | ||
字库类形 | 特别字体 | O | O |
下载字体 | O | O | |
用户识别字体 | O | O | |
附加图案字库 | O | O | |
片假名字库 | X | O | |
JIS 1&2 级汉字 | X | O | |
数据输入模式 | 并口,串口 | ||
尺寸(WxDxH 毫米) | 70.0 x 100.0 x 12.0 |
中央处理器 | ||
型号 | PT110P01 | PT120P02 |
封装 | 128 pin QFP | 80 pin QFP |
操作电压(V) | Vp: 4.2 至 8.5, Vcc: 4.5 至 5.5 | |
操作频率(MHz) | 18.43 + 0.5% | 5 + 0.5% |
结构 | C - MOS LSI | |
行距 | 16点 行距 (可用指令更改行距) | |
字距 | 4点 字距 (可用指令更改字距) | |
输入方法 | 并口,串口 | |
字库类形 | 附加图案字库﹑可打印CGs * 或 外置 RAM的字库 | |
尺寸(WxDxH 毫米) | 22.0 x 16.0 x 3.1 | 17.2 x 17.2 x 1.7 |
