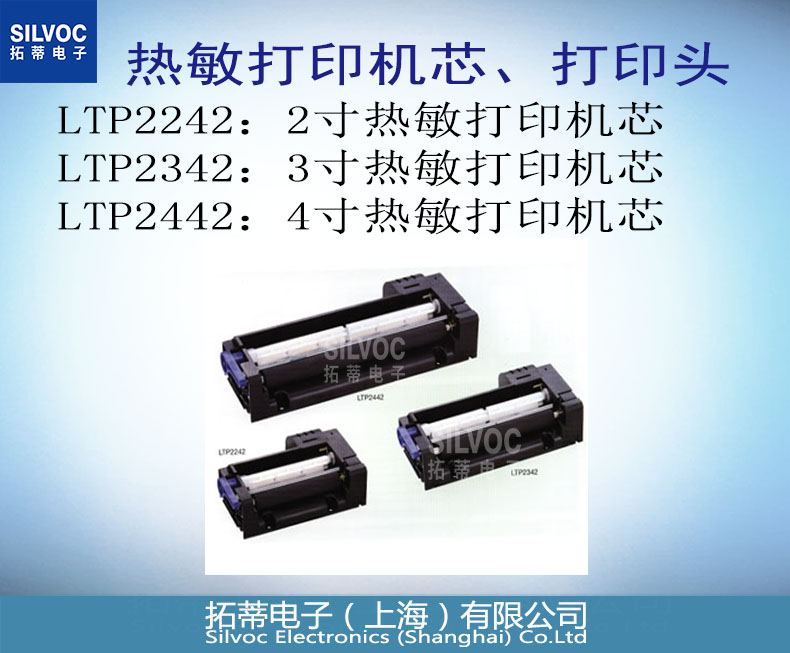

2寸60mm、3寸80mm、4寸112mm热敏打印机芯
打印速度:可达90mm/s(LTP2242)、75mm/s(LTP2342、LTP2442)
有直入及曲入的型号
配有自动切纸刀

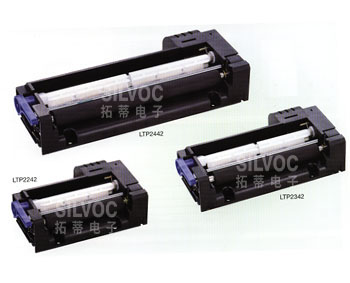

LTP2000 (LTP2242、LTP2342、LTP2442) :精工(SII) 热敏打印机芯
常用型号:
LTP2242C-S432A-E
LTP2242D-C432A-E
LTP2342C-S576A-E
LTP2342D-C576A-E
LTP2442C-S832A-E
LTP2442D-C832A-E
主要特点:
1.最高印字速度:可达90mm/s(LTP2242)、75mm/s(LTP2342、LTP2442)
2.有直入及曲入的型号
3.配有自动切纸刀
规格参数:
型号 | LTP2242 | LTP2342 | LTP2442 | |||
打印 | 方法 | 热敏行点打印 | ||||
行数(点阵/行) | 432 | 576 | 832 | |||
解像度(点阵/毫米) | 8 | |||||
纸宽(毫米) | 60 +0-1 | 80 +0-1 | 112 +0-1 | |||
打印宽度(毫米) | 54 | 72 | 104 | |||
打印速度(毫米/秒) 最高 | 90 | 75 | ||||
入纸方向 | 直入或曲入 | |||||
检测方式 | 打印头热度 | 热感应器 | ||||
压纸轴离位检测 | 机械开关 | |||||
缺纸检测 | 光感应器 | |||||
操作电压(V) | 工作电压: Vdd: | 4.75 至 5.25 | ||||
工作电压: Vp: | 21.6 至 26.4 | |||||
电流(A) | 6.3 | 8.4 | 10.6 | |||
打印头寿命 | 脉冲个数 | 100百万脉冲 | ||||
打印长度(公里) | 50 | |||||
操作温度(℃) | 0 至 50 | |||||
尺寸(WxDxH 毫米) | 85.2 x 61.4 x 27.0 *1 | 106.4 x 61.4 x 27.0 *1 | 138.2 x 61.4 x 27.0 *1 | |||
重量(克) | 约115 | 约135 | 约160 | |||
*1 不计凸面部分
控制板 | |||
型号 | IF2301-01B | IF2301-01BK | |
CPU | PT2301P01 | ||
操作电压(V) | Vp:21.6 至 26.4, Vcc: 4.5 至 5.5 | ||
字体点阵(HxW 点阵) | 16 点式 ︰ 16x8, 16x16 24点式︰ 24x12, 24x24 | ||
字库类形 | 特别字体 | O | O |
下载字体 | O | O | |
用户识别字体 | O | O | |
附加图案字库 | O | O | |
片假名字库 | X | O | |
JIS 1&2 级汉字 | X | O | |
数据输入模式 | 并口,串口 | ||
尺寸(WxDxH 毫米) | 90.0 X 100.0 X 22.0 |
CPU | |
自动切纸刀型号 | PT230P01 |
中央处理器 | 128 pin QFP |
封装 | Vp: 21.6 至 26.4, Vcc: 4.5 至 5.5 |
操作频率(MHz) | 18.43 + 0.5% |
结构 | C - MOS LSI |
行距 | 16点 行距 (可用指令更改行距) |
字距 | 4点 字距, 8点字距 (可用指令更改字距) |
输入方法 | 并口,串口 |
字库类形 | 附加图案字库﹑可打印CGs * 或 外置 RAM的字库 |
尺寸(WxDxH 毫米) | 22.0 X 16.0 X 3.1 |
* CG ROM : 日文﹑韩文
