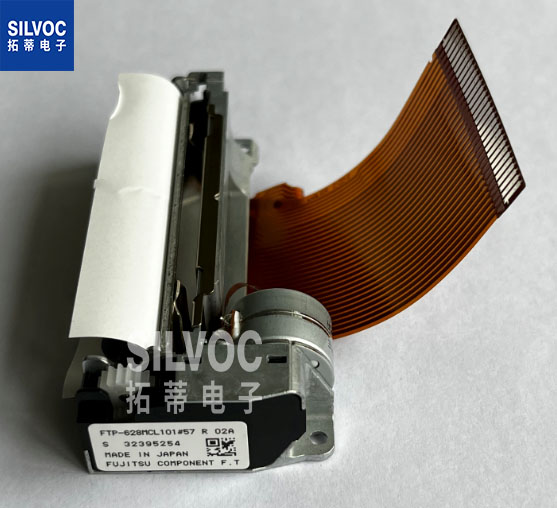

FTP-628MCL101#57：电池驱动， 2''高速热敏打印机芯

易装纸类型：进纸轮结构改进了纸张的装载和维护
超紧凑：2英寸型号的高度为5.5mm，宽度为70.3mm，深度为33.0mm
高速打印：打印速度80mm/s（640点/秒）
高分辨率打印：8点/mm的分辨率打印

规格参数

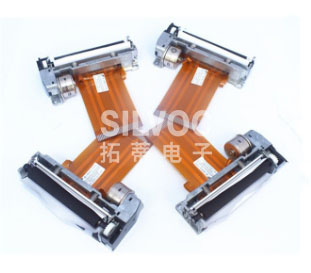

FTP-628 MCL101#57：电池驱动， 2''高速热敏打印机芯

完整型号：

FTP-628MCL101#57

FTP-628MCL103

概述

易装纸的FTP-628MCL101系列是一款超紧凑、高速、电池驱动的热敏打印机芯，可在2英寸宽（58mm）的纸上打印，印版可拆卸。我们原来的拆纸机制改进了纸张的装载和维护。

FTP-628MCL101系列可用于各种应用，如便携式终端、POS、出票终端、标签打印机、银行终端以及测量和医疗设备等。

主要特点

•易装纸类型

我们原来的进纸轮结构改进了纸张的装载和维护。

•超紧凑

2英寸型号的高度为5.5mm，宽度为70.3mm，深度为33.0mm。

•高速打印

通过使用富士通独特的打印头驱动控制，它可以以80mm/s（640点/秒）的速度打印。

•高分辨率打印

8点/mm的分辨率打印是可能的。

•符合RoHS

型号

FTP-628MCL101：（2英寸宽纸张：58mm），无压板打开检测开关

FTP-628MCL103：（2英寸宽纸：58mm），带压板打开检测开关

规格

项目		规格参数
型号		FTP-628MCL101#57、FTP-628MCL103
打印方法		Thermal-line dot method
点状结构		384 dots/line
点间距（水平）		0.125 mm (8 dots/mm)—Dot density
点间距（垂直）		0.125 mm (8 dots/mm)—Line feed pitch
有效打印区域		48 mm
列数		ANK 32 columns/line (maximum 12 x 24 dot font)
纸张宽度		58 mm+0 -1
纸张厚度		60 to 100 µm (some paper in this range may not be used because of paper characteristics)
打印速度		Maximum 80mm/sec. (640 dotlines/sec.) at 8.5V*2
字符类型		Alphanumeric, katakana: 159 types International and special characters: 195 types JIS Kanji level 1, level 2, non-Kanji (supported only when Kanji CG is mounted): about 6800 types
字符、尺寸（宽×高）、列数		12 × 24 dots, (1.5 × 3.0 mm), 32 columns: alphanumeric, katakana 24 × 24 dots, (3.0 × 3.0 mm), 16 columns: alphanumeric, katakana, Kanji 8 × 16 dots, (1.0 × 2.0 mm), 48 columns: alphanumeric, katakana 16 × 16 dots, (2.0 × 2.0 mm), 24 columns: alphanumeric, katakana, Kanji
接口		Conforms to RS232C / Centronics
工作电压	打印头	4.2 VDC to 8.5 V, average current 0.87A (0.93),peak value Printing ratio: 12.5%, printing speed 50mm/sec. at 7.2 V
	电机	4.2 VDC to 8.5 V, 1 A maximum
	逻辑器件	3.0 to 5.25VDC, 0.1 A maximum
尺寸	打印头尺寸	70.2 x 33.0 x 15.5 mm (WxDxH)
	接口板	69.3 x 52 x 15mm (WxDxH)
重量	打印机芯重量	Approximately 42g
	接口板重量	Approximately 20g
打印头寿命		Pulse resistance: 100 million pulses/dot (under our standard conditions). Abrasion resistance: paper traveling distance 50km (print ratio: 25% or less)
工作环境	工作温度*	0˚ C to +50˚ C
	工作湿度	20 to 85% RH (no condensation)
	储存温度	-20˚ C to +60˚ C (paper not included )
	储存湿度	5 to 90% RH (no condensation )
检测功能	打印头温度检测	Detected by thermistor
	缺纸/标记检测	Detected by photo-interrupter
推荐热敏纸		高灵敏度纸:	TF50KS-E4 (Nippon Paper)
		标准纸张:	TK50KS-E (Nippon Paper) PD150R (Oji Paper) FTP-020P0701 (58mm)
		中寿命存储纸:	TK60KS-F1 (Nippon Paper) FTP-020P0102 (58mm) PD170R (Oji Paper) AFP220VBB-1 (Mitsubishi Paper)
		长寿命存储纸:	PD160R-N (Oji Paper) AFP-235 (Mitsubishi Paper) TP50KJ-R (Nippon Paper) HA112AA (Nippon Paper)
