易装纸类型:可拆卸进纸轮结构方便纸张装载和维护
超紧凑:紧凑的设计(19mmx 69.5mmx 46mm),能够减少设计的整体空间
高速打印:
打印速度可达100mm/s(9.5VDC)
打印速度可达75mm/s(7.2VDC)
高分辨率打印:8点/mm的分辨率打印是可能的
直进纸

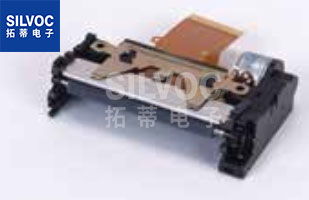

FTP-62DMCL101#02、FTP-62DMCL111#02:易装纸2’’高速热敏打印机芯
完整型号:
FTP-62DMCL101#02 :FPC长度38mm
FTP-62DMCL111#02 :FPC长度65mm
2英寸(58mm)FTP-62DMCL101和FTP-62DMCL111系列是一种超紧凑的低压热敏打印机机芯,带有可拆卸的台板,便于纸张装载和维护。
FTP-62DMCL 101和FTP-62DMCL111系列可用于各种低压应用,如便携式终端、POS、银行终端以及测量和医疗设备。
• 易装纸类型
我们独特的可拆卸进纸轮结构改进了纸张装载和维护,提供了更好的客户体验
• 超紧凑
紧凑的设计(19mmx 69.5mmx 46mm)使您能够减少设计的整体占地面积
• 高速打印
打印速度可达100mm/s(9.5VDC)
打印速度可达75mm/s(7.2伏直流电)
• 高分辨率打印
8点/mm的分辨率打印是可能的
• 笔直的纸张路径
• 符合RoHS
FTP-62DMCL101#02:FPC长度38mm,无压板检测开关
FTP-62DMCL111#02:FPC长度65mm,无压板检测开关
项目 | 规格参数 | ||
型号 | FTP-62DMCL101#02、FTP-62DMCL111#02 | ||
打印方法 | Thermal-line dot method | ||
点状结构 | 384 dots/line | ||
点间距(水平) | 0.125 mm (8 dots/mm)—Dot density | ||
点间距(垂直) | 0.125 mm (8 dots/mm)—Line feed pitch | ||
有效打印区域 | 48 mm | ||
列数 | ANK 32 columns/line (maximum 12 x 24 dot font) | ||
纸张宽度 | 58 mm+0 -1 | ||
纸张厚度 | 60 to 85 µm (some paper in this range may not be used because of paper characteristics) | ||
打印速度 | Maximum 100mm/sec. (800dotline/sec.) at 9.5V *1 | ||
字符类型 | Alphanumeric, katakana: 159 types | ||
字符、尺寸(宽×高)、列数 | 12 × 24 dots, (1.5 × 3.0mm), 32 columns: ANK | ||
接口 | Conforms to RS232C / USB | ||
工作电压 | 打印头 | 4.2 VDC to 9.5 V, approx. 2.3A at 25°C, rav=176Ω, | |
电机 | 4.2 to 9.5VDC, 1A maximum | ||
逻辑器件 | 3.3VDC ±10% or 5VDC±10%, 0.1 A maximum | ||
尺寸 | 打印头尺寸 | 69.5 x 46 x 19mm (WxDxH) | |
接口板 | 33 x 24 mm | ||
重量 | 打印机芯重量 | Approximately 31g | |
接口板重量 | Approximately 5g | ||
打印头寿命 | Pulse resistance: 100 million pulses/dot (under our standard | ||
工作环境 | 工作温度* | +5° to +50°C | |
工作湿度 | 20 to 85% RH (no condensation) | ||
储存温度 | -20˚ C to +60˚ C (paper not included ) | ||
储存湿度 | 5 to 95% RH (no condensation ) | ||
检测功能 | 打印头温度检测 | Detected by thermistor | |
缺纸/标记检测 | Detected by photo-interrupter | ||
推荐热敏纸 | High sensitive paper: | TF50KS-E4 (Nippon Paper) | |
Standard paper: | TK60KS-E (Nippon Paper) PD150R (Oji Paper) | ||
Medium life storage paper: | TK60KS-F1 (Nippon Paper) P220VBB-1 (Mitsubishi Paper) | ||
Long life storage paper: | PD160R-N (Oji Paper) |
注意事项:
*1:打印头电压9.5V,环境温度25°C,同时施加点,maximum 64点,施加能量
S.L.T.=1.25毫秒,E0Maz=0.235mJ/点 maximum,使用PD150R(Oji纸)
*2 磁头电压7.2V,环境温度25°C,同时施加点,maximum 64点,施加能量
S.L.T.=1.67msec,E0Maz=0.27mJ/dot maximum,使用PD150R(Oji Paper)
* +5˚C至+40˚C打印密度保证率(-25至70˚C能力)
