高速打印：打印速度可达100mm/s（800点/s）；标签打印可用
锁紧式后进纸结构:独特的进纸轮结构设计可实现直进纸和轻松的打印头维护
多功能金属框架；切刀:FTP-63HMCL463：全切或半切
紧凑型尺寸:
FTP-63HMCL163#01：宽96.2mm，深20.4mm，高36.3mm;
FTP-63HMCL463#01：宽100.5mm，深32.6mm，高45.6mm
高分辨率:8点/mm打印头提供清晰的打印效果
FTP-63HMCL163、 FTP-63HMCL463:富士通3’’高速热敏打印机芯、打印头
完整型号：
FTP-63HMCL163 : 80mm纸宽，不带切刀
FTP-63HMCL463: 80mm纸宽，带切刀

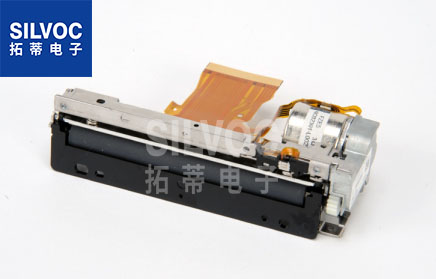

富士通(Fujitsu ) 3’’高速热敏打印机机芯，80mm纸宽，带切刀
Fujitsu 3” high speed thermal printer mechanism for 80mm paper width with auto cutter option
紧凑型低压FTP-63HMCL163和FTP-63HMCL463系列提供超低轮廓设计和高速打印（100mm/s）。
FTP-63HMCL163和FTP-63HMCL463系列适用于各种应用，如POS/ECR、售货亭终端、售票机、标签打印机、银行机器、测量设备、医疗设备等。
• 高速打印
通过使用富士通组件独特的打印头驱动控制，打印速度可达100mm/s（800点/s）
• 标签打印可用
• 锁紧式后进纸结构
富士通(Fujitsu)独特的进纸轮结构设计可实现直进纸和轻松的打印头维护
• 多功能金属框架
坚固的金属框架提供了卓越的ESD性能，抗冲击/振动，散热器允许连续打印
• 紧凑型尺寸
FTP-63HMCL163#01：宽96.2mm，深20.4mm，高36.3mm
FTP-63HMCL463#01：宽100.5mm，深32.6mm，高45.6mm
• 高分辨率
8点/mm打印头提供清晰的打印效果
• 切刀
FTP-63HMCL463：全切或半切
• UL认可，文件号E171434
• 符合RoHS
Item | Part Number | |
Printer mechanism | Back insertion | FTP-63HMCL163 (80mm paper width, without cutter) FTP-63HMCL463 (80mm paper width, with cutter) |
Interface board | FTP-62HDSL101#01 (ANK, Thai, JIS Kanji) *1 | |
LSI for driving | FTP-62HCU101-R | |
Interface cable | USB | FTP-629Y301#01 *2 |
RS-232C | FTP-629Y302 | |
Power supply cable | FTP-629Y601 |
*1: Please see page 3 for basic interface board information. More detailed information can be obtained from your local Fujitsu sales representative.
*2: USB mini-B type cable can be used.
项目 | 规格参数 | ||
型号 | FTP-63HMCL163 | FTP-63HMCL463 | |
打印方法 | Thermal sensitive line dot method | ||
点状结构 | 576 dots/lines | ||
点间距（水平） | 0.125mm (8 dots/mm) - Dot density | ||
点间距（垂直） | 0.125mm (8 dots/mm) - Line feed pitch | ||
有效打印区域 | 72mm | ||
纸张宽度 | 80mm +0/-1 | ||
纸张厚度 | 60-150µm*1 | 60-80µm*1 | |
切刀类型 | --- | Full or partial | |
打印速度 | 100mm/s (800 dot lines/s)*2 | ||
工作电压 | 打印头 | 4.2 to 9.5VDC 2.4A (Head voltage 7.2VDC, 176Ω, +25°C, concurrent applied dot number: 64 dots) | |
打印头电机 | 4.2 to 9.5VDC 1.5A (using Fujitsu Components’ standard constant current circuit drive) | ||
切刀电机 | 7.2 to 9.5VDC 1.5A max. | ||
逻辑器件 | 3.3VDC±10% or 5.5VDC ±10% 0.1A maximum | ||
尺寸(WxDxH) | 打印机芯 | 96.2 x 20.4 x 36.3mm | 100.5 x 32.6 x 45.6mm |
重量 | 打印机芯 | 80g | 155g |
预期寿命 | 打印头 | Pulse durability: 100 million pulse/dot (using Fujitsu Components’ standard driving method) | |
切刀 | --- | 1 million cuts | |
工作环境 | 工作温度 | -10°C to +50°C (no condensation), +5°C to +40°C print density guarantee | |
工作湿度 | 20 to 85% RH (no condensation) | ||
储存温度 | -20°C to +60°C (excluding paper) | ||
储存湿度 | 5 to 95% RH (no condensation) | ||
检测功能 | 打印头温度检测 | By thermistor | |
缺纸/标记检测 | By photointerrupter | ||
进纸轴打开 | By slide switch | ||
推荐热敏纸 | 高灵敏度纸张 | TF50KS-E45 (Nippon paper) | |
标准纸张 | PD150R (Oji paper) | ||
长寿命纸张 | PD160R (Oji paper) TF50KJ-R (Nippon paper) HA220AA (Mitsubishi paper) *3 | ||
*1：可能会有例外。
*2：打印头电压7.6V，环境温度25°C，同时施加128点maximum，高速模式，电机驱动电流600mA/相，使用标准纸张。
*3: 使用HA220AA时，打印速度可达50mm/s。
Item | Specifications | |
Part number | FTP-62HDSL101#01 | FTP-62HDSL101#02 |
Power | 6.0 to 9.5V | |
Character type | Alphanumeric, Kana, International & special OCR, enlarged characters, downloaded characters, external | |
Extended Kaji (#01) | Traditional Chinese(#02) | |
Characteristic dimensions (W x H) | 8 x 16 dots, 12 x 24 dots, 16 x 16 dots, 24 x 24 dots, 24 x 40 dots, 24 x 48 dots, 36 x 60 dots | |
Interface | USB, RS232C | |
Dimensions (W x D) | 75 x 70 mm | |
