能够测量速度、速度 RMS 和速度 P-P（符合 ISO10816 / ISO20816）
频率响应特性：10 Hz 至 1,000 Hz (-3dB)
对磁场影响不敏感
高动态范围：±100 mm/s (110 dB)
3 轴数字输出 SPI / UART
功耗：29 mA（典型值）

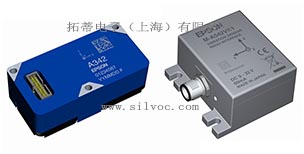

爱普生（EPSON）三轴振动传感器M-A342VD10
订货型号：M-A342VD10 料号：X2F000021000100
能够测量速度、速度 RMS 和速度 P-P（符合 ISO10816 / ISO20816）
频率响应特性：10 Hz 至 1,000 Hz (-3dB)
对磁场影响不敏感
高动态范围：±100 mm/s (110 dB)
3 轴数字输出 SPI / UART
功耗：29 mA（典型值）
振动传感器：M-A342VD10 / M-A542VR10
概述 |
M-A342VD10 和 M-A542VR10 符合 ISO 10816 和 ISO 20816 中电机的评估标准。
这两款产品都是具有数字速度和位移输出的三轴振动传感器，并且由于采用爱普生独特的微加工技术生产的晶体振动传感器元件，具有低噪音、高稳定性和低功耗的特点。
M-A542VR10 具有防尘防水的 RS422 接口。
特点 |
型号 | M-A342VD10 | M-A542VR10 |
接口 | SPI/UART | RS422 |
数据传输速度 | 115.2 kbps to 921.6 kbps (default 460.8 kbps) | |
检测轴 | 3 | |
物理输出量 | 速度和位移 | |
输出格式 | Raw, rms, p-p (digital output) | |
动态范围 | 速度: ±100 mm/s 位移: ±200 mm | |
测量频率范围 | 速度: 10 Hz to 1000 Hz 位移: 1 Hz to 100 Hz | |
电源电压 | 3.15 V to 3.45 V | 9 V to 32 V |
目前的消费 | 29 mA (3.3 V) | 51 mA (12 V) |
工作温度范围 | -30℃ to 85℃ | -30℃ to 70℃ |
规格参数 |
TA=-30°C to +85°C, VCC=3.15V~3.45V,≤±1G, unless otherwise noted.
参数 | 测试条件/评论 | Min | Typ | Max | 单位 |
速度 | |||||
灵敏度 | |||||
输出动态范围 | f =10H~1000 Hz | ±100 | mm/s | ||
比例因子 | 2-22m/s/LSB | 2.38*10-4 | mm/s/LSB | ||
灵敏度误差 | 25°C,<=1G | -1550 | 1550 | ×10-6(ppm) | |
非线性 | <=1G,Best fit straight line,RT | -0.15 | 0.15 | % of FS | |
交叉轴灵敏度 | No alignment correction | ±0.9*3 | % | ||
噪音 | |||||
噪声密度 | 25°C,Avg, f = 200Hz~1000Hz | 1.4*10-4 | mm/s/VHz,rms | ||
悬臂共振频率 | 25°C,VCC 3.3V | 4.46 | Hz | ||
频率属性 | |||||
频率范围 | -3 dB at 25°C | 10~1,000 | Hz | ||
位移 | |||||
灵敏度 | |||||
输出动态范围 | f= 1Hz~100Hz | 200 | mm | ||
比例因子 | 2-22m/LSB | 2.38*104 | mmLSB | ||
灵敏度误差 | ≤1G,Best fit straight line,RT | -0.15 | 0.15 | %of FS | |
交叉轴灵敏度 | ±0.9 *3 | % | |||
噪音 | |||||
噪声密度 | 25°C,Avg,f = 20 Hz~100Hz | 0.7*10-5 | mm/√Hz,rms | ||
频率属性 | |||||
频率范围 | -3 dB at 25°C | 1~100 | Hz | ||
温度传感器 | |||||
输出范围 | -40 | 85 | °C | ||
16 位比例因子*1 | Output=2634(0x0A4A)at 25°C | -0.003792 | °C/LSB | ||
8 位比例因子*1 | Output=2634(0x0A4A) at 25°C | -0.970701 | °C/LSB | ||
可靠性 | |||||
MTBF*2 | JIS-C5003 TA = 25°C | 87600 | hour | ||
*1) 这是用于内部温度校正的参考值，不能保证准确输出内部温度。
*2) MTBF 是根据系统要求 TA=25°C 的高温运行结果得出的估计值和 60% 的可靠性水平。
*3) 主机校正对位时，其他轴灵敏度为 Typ. 0.1%。
注) 规格中的值是基于工厂校准的数据。 值可能会根据方式而改变使用该产品。
注) 最大值/最小值是设计或出厂检验的最大值/最小值，除非另有说明。
注）校准标准1G重力加速度值为9.80665 m/s2
MHM（机器健康监测）
基于状态的维护 (CBM)
运动分析和控制
SHM（结构健康监测）
振动分析、控制和稳定
利萨如分析
