专为汽车多摄像头系统设计的摄像头接口IC
集成了四路NTSC/PAL视频解码器
具有图像处理功能
内置大容量VRAM,不需要外部存储器
S2D13P04B00B100或S2D13P04F00A100:爱普生 (EPSON)多相机接口IC
完整型号:
S2D13P04B00B100
S2D13P04F00A100
S2D13P04,爱普生相机接口IC适用于多相机系统。4路摄像头输入,4种模式输出; 固定通道、合并、自动扫描和压缩。由于内置了用于图像处理的VRAM,因此可以通过单片机实现4into1的摄像头接口。从1个摄像头系统无需任何改变即可轻松增加摄像头数量。
S2D13P04概述
S2D13P04是一款专为汽车多摄像头系统设计的摄像头接口IC。
S2D13P04集成了四路NTSC/PAL视频解码器,可以同时连接四台模拟摄像机,通过内部VRAM同步输出四台摄像机异步输入的图像数据。
S2D13P04还具有图像处理功能,例如四摄像头图像数据的图像合成、畸变校正、隔行扫描到逐行扫描转换等。
S2D13P04内置大容量VRAM,因此不需要外部存储器。
S2D13P04特征
l 视频输入
Ø 模拟视频(CVBS)输入–4个输入
Ø PAL/NTSC解码器–4通道
Ø NTSC-M、NTSC-J支持
Ø PAL-M、PAL-B、PAL-G、PAL-I、PAL-N 支持
l 视频输出
Ø 数字输出8位YUV422(带HSYNC/VSYNC)ITU-R BT.656 *1
Ø 隔行输出*2, 3
Ø 渐进式输出
l 视频输出模式
Ø 固定模式
Ø 自动扫描模式*4
Ø 合并模式*2
Ø 压缩模式*2, 4
l 图像处理
Ø 图像缩放功能
Ø 隔行到逐行转换
Ø 失真校正功能*3、4
l 以稳定的帧速率输出
n 720x480i 30fps(NTSC隔行输出)
n 640x480p 30fps(NTSC逐行输出)
n 640x480p 30fps(启用失真校正的NTSC)
n 720x576i 25fps(PAL隔行输出)
n 768x576p 25fps(PAL逐行输出)
n 640x480p 25fps(启用失真校正的PAL)
l 主机接口
Ø I2C接口(从机)
Ø SPI接口(从机)
l 无需外部RAM
工作温度-40至+85℃(Ta)
工作电压模拟:3.3±0.3V,IO:3.3±0.3V内核:1.8±0.15V,PLL:1.8±0.15V z
S2D13P04封装
型号 | 封装 |
S2D13P04B00B100 | PFBGA10UX121 (10mm×10mm×1.2mm, 0.8mm-pitch) |
S2D13P04F00A100 | QFP15-100pin (14mm×14mm×1.7mm, 0.5mm-pitch) |
*1每行的像素数可能不符合ITU-R BT.656标准。
*2在合并模式或压缩模式下,输出与隔行输出兼容。
*3启用失真校正功能时,不支持隔行输出。
*4在压缩模式或自动扫描模式下,不支持失真校正。

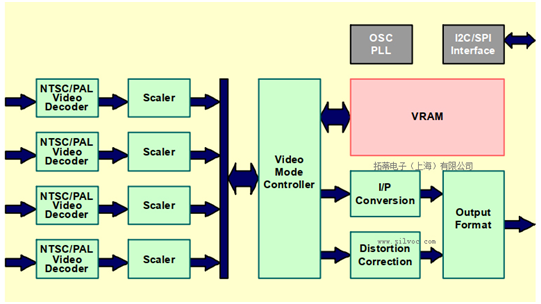

S2D13P04系统框图

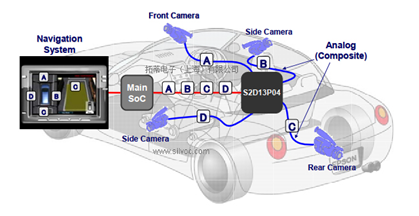

S2D13P04使用案例

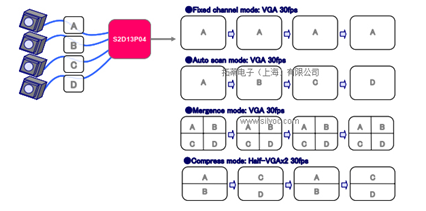

S2D13P04输出数据格式图像
