一款SVGA USB 接口 LCD 控制器
USB 2.0高速端口,外部SDRAM接口
画中画叠加窗口,镜像/旋转
双缓冲
阿尔法混合
显示增强功能
S1D13U11F00A100:爱普生(EPSON) SVGA USB接口液晶控制器
S1D13U11概述
S1D13U11是一款 SVGA USB 接口 LCD 控制器,带有外部 SDRAM 接口。外部SDRAM 接口允许支持显示缓冲区的各种内存大小。
S1D13U11支持USB2.0高速设备端口接口,提供高性能带宽到外部 SDRAM,允许快速屏幕更新。支持高达 SVGA 的 TFT 面板分辨率 (800x600),它可以输出 24 bpp (RGB888) 或 16 bpp (RGB565)。该设计还包括显示功能,例如画中画、双缓冲、Alpha 混合和镜像/旋转功能。
此外,S1D13U11 支持一个 I2C 和两个 SPI 串行接口,允许它连接到外部触摸屏控制器和串行闪存 ROM。 S1D13U11 是需要 LCD 控制器通过 USB 端口在主机 CPU 和 LCD 面板之间连接的各种应用的理想选择。
S1D13U11特征
• 高性能 SDRAM 控制器
• 外部16/64/128M-bit SDRAM 内存支持
• USB 2.0 高速设备端口 (480Mbps)
• 嵌入式 USB 协议定序器
• 输入数据格式:
o RGB 8:8:8
o RGB 5:6:5
• 支持 TFT 面板:
o 16/18/24 位接口
• 分辨率高达 800x600 @ 24 bpp
• I2C 主接口和两个 SPI 主接口
• 主窗口和两个画中画窗口
• 多缓冲显示或双缓冲显示
• 阿尔法混合
• 镜像/旋转功能
• 显示增强功能
• PWM 输出用于 LED 背光控制
• 内部 12M/24M 振荡器和 PLL
• 8x8 硬件按键扫描接口
• 力量:
o USB 和 IO 3.3 伏
o CORE 和 PLL 1.8 伏
• QFP20-144

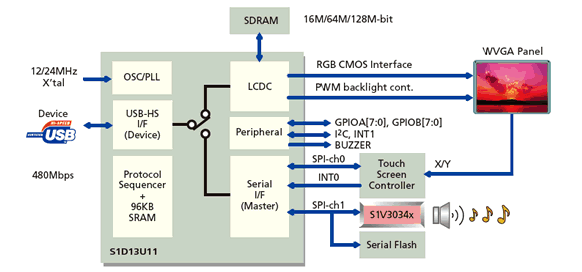

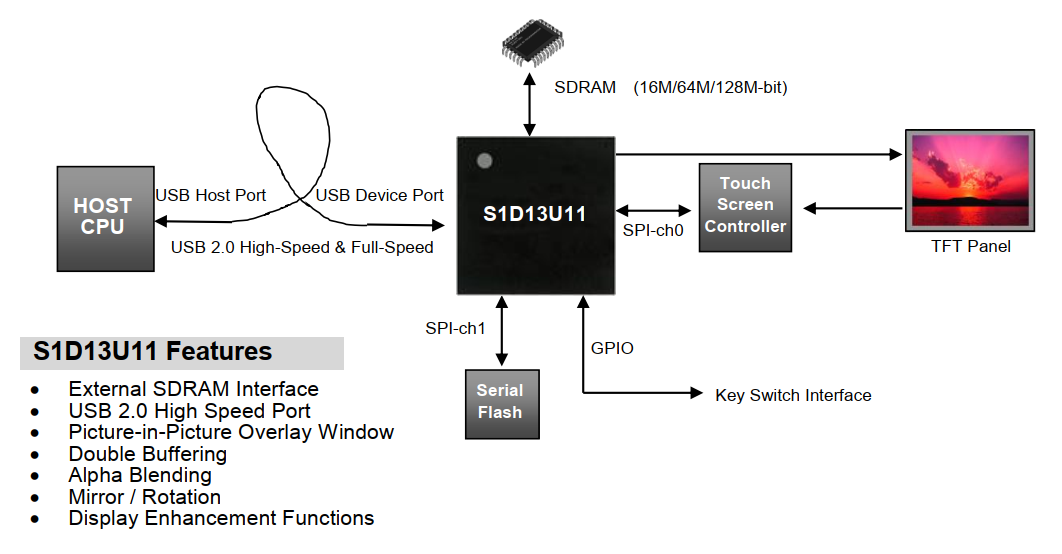

S1D13U11系统框图
S1D13U11描述
主机接口
• USB 2.0 高速设备端口(1 个端口)
• 端点
o 五个嵌入式端点 FIFO
• 嵌入式协议定序器
• RGB 8:8:8、RGB 5:6:5
显示内存
• 外部 SDRAM 内存支持:
o 16/64/128M 位
o 最大 96MHz SDRAM 时钟
o 16 位总线宽度
显示支持
• TFT 面板:
o 16/18/24 位接口
• 支持高达 800x600 @ 24 bpp 的分辨率
• 24 位/像素 (bpp) 或 16 bpp 颜色深度
显示功能
• 两个画中画窗口
• 软件多缓冲,硬件双缓冲显示
• 阿尔法混合
• 镜像/旋转功能
• 显示增强功能
• 平滑滚动的虚拟显示
其他功能
• I2C 主接口
• 两个 SPI 主接口
• 按键扫描接口(8x8、8x4 或 8x2)
• PWM 输出用于 LED 背光控制
• 用于触摸屏反馈的蜂鸣器输出
• 12MHz 或 24MHz 晶振
• 内部可编程 PLL(最大 96MHz)
• USBVDD 3.3 伏、IOVDD 3.3 伏和 CORE/PLLVDD 1.8 伏
S1D13U11封装
P/N | Package |
S1D13U11F00A100 | QFP20-144-pin |
S5U13U11 评估板(评估板型号:S5U13U11P00C100)
