点阵图形 LCD 控制器
支持高达 1024x1024 的分辨率
在4096或16种灰度阴影中同时显示最多256 种颜色
8/16位SRAM接口
黑白显示
S1D13503F00A200:爱普生(EPSON)图形液晶控制器
S1D13503概述
S1D13503 是一款点阵图形 LCD 控制器,支持高达 1024x1024 的分辨率。它能够在可能的 4096 或 16 种灰度阴影中同时显示最多 256 种颜色。设计灵活性允许 S1D13503 与 MC68000 系列微处理器或具有最少外部逻辑的 8/16 位 MPU/总线接口。用于显示缓冲区的静态 RAM (SRAM) 接口针对速度和性能进行了优化,支持高达 128K 字节。
两种省电模式,结合 2.7V至 5.5V的工作电压,可实现宽应用范围,同时提供最低功耗。
S1D13503特征
CPU接口
• 引脚与S1D13502 兼容。
• 16 位 16 MHz MC68xxx MPU 接口。
• 8/16 位 MPU 接口由 READY(或 WAIT#)信号控制。
• 可选择使用内置变址寄存器或直接映射来访问十六个内部寄存器之一。
内存接口
• 8/16 位 SRAM 接口配置:
128K 字节,使用一个 64Kx16 SRAM。
128K 字节,使用两个 64Kx8 SRAM。
64K 字节,使用两个 32Kx8 SRAM。
40K 字节,使用 1 个 8Kx8 和 1 个 32Kx8 SRAM。
32K 字节,使用一个 32Kx8 SRAM。
16K 字节,使用两个 8Kx8 SRAM。
8K 字节使用一个 8Kx8 SRAM。
显示模式
• 黑白显示。
• 2/4 位/像素、4/16 级灰度显示。
• 2/4/8 位/像素,4/16/256 级彩色显示。
显示支持
• 单面板、单驱动无源显示器。
双面板、双驱动无源显示屏。
• Maximum垂直线数:
1,024 行(单面板、单驱动显示器)。
2,048 行(双面板、双驱动显示)。
• 分屏显示支持允许同时显示两个不同的图像。
• 虚拟显示支持(通过使用平移显示大于面板尺寸的图像)。
时钟源
• 2 端晶振或外部振荡器。
掉电模式
• 低功耗。
• 两种软件省电模式。

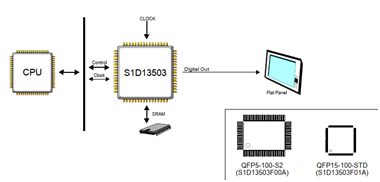

S1D13503系统框图
S1D13503封装
型号 | 封装 | 标准包装数量(PCS) |
S1D13503F00A200 | QFP5-100-S2 | 900 |
S1D13503F01A200 | QFP15-100-STD | 900 |
如需以下产品详细开发资料,请联系代理商—拓蒂电子。
• S1D13503 Technical Manual
• S5U13503 Evaluation Boards
• CPU Independent Software Utilities
