彩色/单色 LCD/CRT 图形控制器
支持多个CPU、所有LCD面板类型、CRT
LCD/CRT 支持 1/2/4/8/16 位/像素 (bpp)
SwivelView功能
同时显示、虚拟显示和分屏显示
提供了硬件光标、墨水层和内存增强寄存器
S1D13505F00A200:爱普生(EPSON)嵌入式RAMDAC LCD/CRT控制器
S1D13505概述
S1D13505 是一款彩色/单色 LCD/CRT 图形控制器,可连接各种 CPU 和显示设备。 S1D13505 架构旨在满足嵌入式市场的低成本、低功耗要求,例如移动通信、手持式 PC 和办公自动化。
S1D13505 支持多个 CPU、所有 LCD 面板类型、CRT,并且还提供了许多差异化功能。需要“纵向”模式显示的产品可以利用 SwivelView 功能。
同时显示、虚拟显示和分屏显示只是支持的部分显示模式,而硬件光标、墨水层和内存增强寄存器提供了显着的性能优势。这些特性与 S1D13505 的操作系统独立性相结合,使其成为适用于各种应用的理想显示解决方案。
S1D13505特征
内存接口
• 16 位EDO-DRAM 或FPM-DRAM 接口。
• 内存大小选项:
512K 字节,使用一台 256K×16 设备。
2M 字节,使用一个 1M×16 设备。
• 可作为单个线性地址空间寻址。
CPU接口
• 支持以下接口:
日立 SH-4。
日立 SH-3。
摩托罗拉 M68K。
飞利浦 MIPS PR31500/PR31700。
东芝 MIPS TX3912。
摩托罗拉电源 PC MPC821。
NEC MIPS VR4102/VR4111。
爱普生 E0C33。
PC 卡 (PCMCIA)。
StrongARM(PC 卡)。
ISA 总线。
带有可编程READY的MPU总线接口。
• CPU 写缓冲区。
显示支持
• 4/8 位单色无源 LCD 接口。
• 4/8/16 位彩色无源 LCD 接口。
• 单面板、单驱动显示器。
• 双面板、双驱动器显示器。
• 直接支持9/12 位TFT/D-TFD; 18 位 TFT/D-TFD 支持高达 64K 色深(16 位数据)。
• 带有直接模拟CRT 驱动器的嵌入式RAMDAC。
• CRT 和无源或 TFT/D-TFD 面板同时显示。
• 最大分辨率为 800x600 像素,颜色深度为 16 bpp。
显示模式
• LCD/CRT 支持 1/2/4/8/16 位/像素 (bpp)。
• 在单色无源 LCD 面板上使用 FRM 可提供多达 16 种灰度。
• 无源 LCD 面板上高达 4096 色。
• 在有源矩阵 TFT/D-TFD LCD 面板和 16 bpp 模式下的 CRT 上高达 64K 色。
• 分屏显示:允许在同一显示器上同时查看两个不同的图像。
• 虚拟显示支持:通过使用平移显示大于显示尺寸的图像。
• 双缓冲/多页:提供流畅的动画和即时屏幕更新。
• SwivelView:直接硬件90°旋转显示图像以进行纵向显示。
• 通过将全部显示内存带宽分配给 CPU 来加速屏幕更新。
• 硬件64x64 像素2 位光标或全屏2 位墨水层。
时钟源
• 像素和内存时钟的单一时钟输入。
• 内存时钟可以是输入时钟或(输入时钟/2),提供了使用CPU 总线时钟作为输入的灵活性。
• 像素时钟可以是内存时钟或(内存时钟/2)或(内存时钟/3)或(内存时钟/4)。
掉电模式
• 软件省电模式。
• LCD 电源排序。
通用 IO 引脚
• 最多可使用3 个通用IO 引脚。
工作电压
• 2.7V至 5.5V。
S1D13505封装
型号 | 封装 | MOQ(PCS) |
S1D13505F00A200 | QFP15-128pin | 900 |

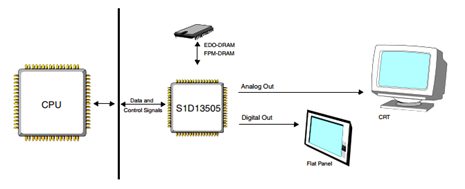

S1D13505系统框图
如需以下产品详细开发资料,请联系代理商—拓蒂电子。
• S1D13505 Technical Manual
• S5U13505 Evaluation Boards
• CPU Independent Software Utilities
• Linux Console Driver
• Windows® CE Display Driver
• VXWorks® TornadoTM Display Driver
