高度集成的显示控制器,能够支持高达 XGA TFT LCD 面板
直接和间接 CPU 接口
x16 或 x32 外部 SDRAM 的存储器接口
镜像和 180° 旋转功能
Alpha 混合、伽马校正、伪色彩扩展
双摄像头/视频输入端口、4 通道 PWM
S1D13513F01A100 或 S1D13513B01B100:XGA 外部SDRAM显示控制器
完整型号:
S1D13513F01A100
S1D13513B01B100
S1D13513概述
S1D13513 是一款高度集成的显示控制器,能够支持高达XGA TFT LCD 面板。凭借外部 SDRAM 存储器接口的灵活性,这款低成本、低功耗器件支持各种 CPU、面板和摄像头端口。 S1D13513 功能集和架构旨在满足当今嵌入式市场的要求。
S1D13513 具有 sprite 和 2D BitBLT 引擎,旨在减少主机上的负载,同时提高图形密集型操作的性能。此外,S1D13513 还提供这样的功能作为多个窗口、阿尔法混合、伽马校正和镜像/旋转功能,允许用户Main/PIP1/PIP2 显示器上各种图像的可配置性。 S1D13513 对 CPU 类型的公正性或操作系统使其成为适用于各种应用的理想显示解决方案。
注:S2D13513 也可提供并符合汽车规格。
S1D13513特征
• 直接和间接 CPU 接口
• 串行主机接口
• x16 或 x32 外部 SDRAM 的存储器接口(x32 仅在 S1D13513 PBGA 上可用)
• 可编程分辨率和颜色深度
• 支持带串行命令接口的单 RGB 面板
• 时钟可以从两个嵌入式 PLL 或数字时钟输入中选择
• 两个晶振输入
• 具有调整大小功能的双端口摄像头接口
• 精灵引擎
• 2D 硬件加速引擎
• 叠加功能
• 伽玛校正
• 用于背光控制的 4 通道 PWM
• 支持 5x5 矩阵的键盘接口
• 软件启动的省电模式
• COREVDD:1.8V,IOVDD:3.3V
• 封装:PBGA 256-pin 和 QFP 208-pin(QFP 不支持所有功能)

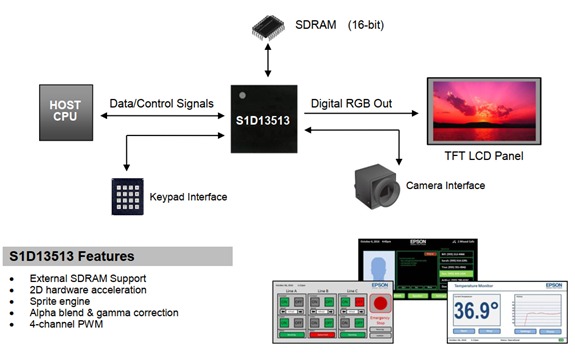

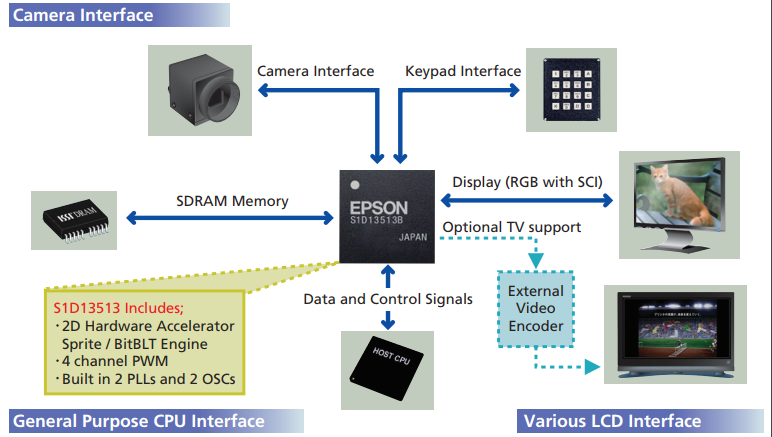

S1D13513系统框图
S1D13513描述
外部显示缓冲器
• 使用外部 SDRAM 或移动 SDRAM 作为显示缓冲区
• 支持 x16 / x32 SDRAM 接口(大小:8 MB、16 MB、32 MB 或 64 MB)(QFP 封装不支持 x32 和 32/64 MB)
• SDRAM 时钟:可达 100MHz
显示支持
• 示例解决方案
o 1024x768@16bpp(仅限 x32 SDRAM)
o 800x600@16bpp(仅限 x32 SDRAM)
o 640x480@ 32bpp(仅限 x32 SDRAM)
• RGB接口单面板
o 16/18/24 位彩色 TFT(QFP 不支持 24 位)
• 8 位单色/彩色无源面板
• 颜色深度高达 32 bpp
显示功能
• 多窗口(层)支持
• 镜像和 180° 旋转功能
• Alpha 混合
• 伽玛校正
• 伪色彩扩展
• 通过精灵引擎支持硬件光标
• 可用中断:
o 可屏蔽的非显示 (Vsync) 中断
o 延迟版本的 Vsync 中断
加速
• 2D BitBLT 引擎(读取、写入、移动和填充 BLT)
• 2D 精灵引擎(多达 16 个精灵)
• BitBLT 和 sprite 的统一命令 FIFO
CPU接口
• 对流行的 CPU 接口的直接和间接以及串行主机接口支持
• 寄存器是内存映射的——M/R# 输入在内存和寄存器地址空间之间进行选择数字视频
• 双摄像头/视频输入端口可配置为 2x8 位摄像头端口
o 支持流中视频的大小调整功能
o 支持从支持 JPEG 的相机捕获原始 JPEG
• 以 YUV 4:2:2 格式将 YUV 数据捕获到 SDRAM(达 16.6Mhz 相机像素时钟)
• 可将查看图像显示到 LCD
• 为视图和捕获路径内置调整大小功能
其他功能
• 内部系统时钟:可达50MHz。 (SDRAM 时钟的一半)
• 用于背光控制的 4 通道 PWM
• I2C 接口(通常用于相机)
• 支持 5 x 5 矩阵的键盘接口
• 软件启动的省电模式
• 多个通用输入/输出引脚
• 具有两个嵌入式 PLL 的灵活时钟结构:
o 两个嵌入式 PLL
o 两个内置晶体输入
o 四个数字时钟输入
o 不需要模块时动态关闭时钟
• COREVDD 1.8 伏和 IOVDD 3.3 伏
• 工作温度:-40 至 +85°C
• 封装:PBGA 256 引脚和 QFP 208 引脚
S1D13513封装
型号 | 封装 | MOQ(PCS) |
S1D13513F01A100 | QFP 208-pin | 360 |
S1D13513B01B100 | PBGA 256-pin | 510 |
S1D13513评估板

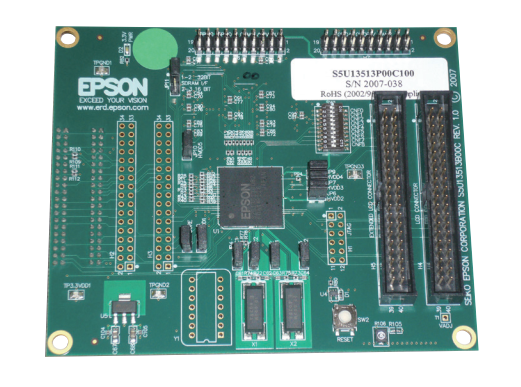

S1D13513 Evaluation Board (S5U13513P00C100)
