一款简单的低成本、低功耗、多用途 LCD 控制器
嵌入式 1024 KB SRAM
支持 TFT 面板
可支持 3 个显示层,带有叠加和 Alpha 混合
矩形、旋转和镜像主机写入模式
LUT 用于 LCD 输出的伽玛控制
S1D13L02F00A100:爱普生(EPSON) VGA简单液晶控制器
S1D13L02概述
S1D13L02 是一款简单的低成本、低功耗、多用途 LCD 控制器,内置 1024 KB SRAM 显示缓冲区。 S1D13L02 提供了一个灵活且易于开发的显示系统,适合满足工厂自动化、医疗设备和办公自动化等嵌入式市场的需求应用程序。
S1D13L02 包含一个像素加倍功能,可使用以下功能轻松迁移到更大的面板尺寸现有的图像数据,例如 QVGA 到 VGA。设计具有独立调整 PIP 窗口大小的功能使用双三次缩放器的图像数据,它还具有 LCD 输出操作,如伽马控制和可选抖动。
S1D13L02 功能集和架构旨在满足许多嵌入式系统,但它对 CPU 类型或操作系统的公正性也使其成为广泛的理想显示解决方案各种其他应用程序。
S1D13L02特征
• 嵌入式 1024 KB SRAM
• 低工作电压
• 16 位间接主机接口
o 高速主机写入
o 矩形、旋转和镜像主机写入模式
o 输入格式:RGB 5:6:5
• 支持 TFT 面板
• RGB 接口:9/12/16/18/24 位
• 软件启动的省电模式
• 可多支持 3 个显示层,带有叠加和 Alpha 混合
o 主层图像可以放大一倍
o PIP1 层可以从 8x 调整到 1/8x
o PIP2 层可以从 8x 调整到 1/8x
• LUT 用于 LCD 输出的伽玛控制
• LCD 输出的可选抖动
• 内部 PLL 或数字时钟输入
• QFP22 208 引脚封装

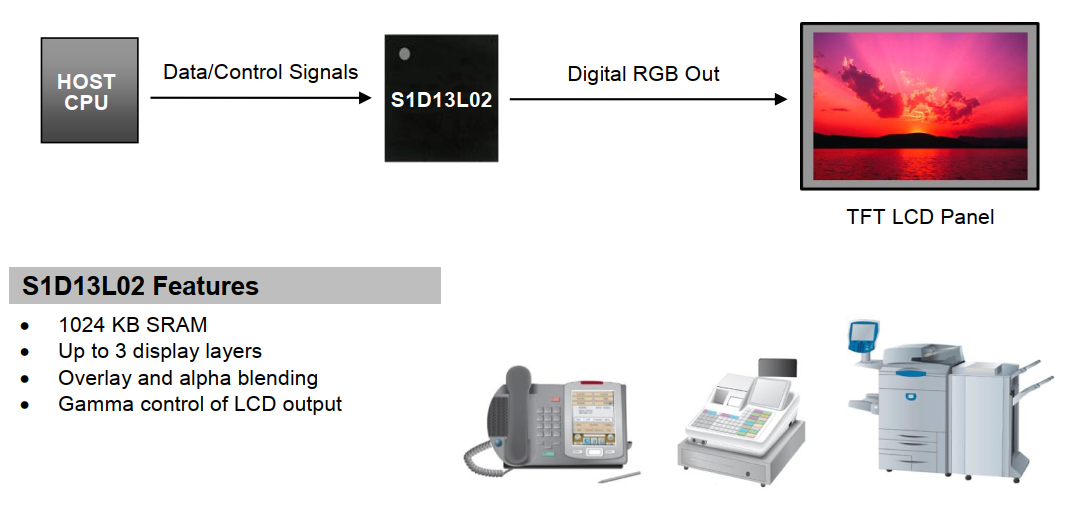

S1D13L02系统框图
S1D13L02描述
显示内存
• 1024 KB 嵌入式 SRAM
CPU接口
• 16 位间接主机接口
• 高速主机写入
• 主机接口写控制器支持:
o 矩形写入模式
o 旋转写入模式
o 镜像写入模式
显示支持
• 支持TFT面板
• 9/12/16/18/24 位 RGB 接口
显示功能
• 可支持 3 层,具有叠加和 Alpha 混合功能
• 主要图层功能:
o 图像可以存储为 RGB 5:6:5
o 像素加倍使显示图像的大小加倍(水平/垂直独立)
• PIP1 图层功能:
o 图像可以存储为 RGB 5:6:5
o 双三次缩放器可以将图像大小从 8x 调整到 1/8x
o 边缘增强支持
• PIP2 层功能:
o 图像可以存储为 RGB 5:6:5
o 双立方缩放器可以将图像大小从 8x 调整到 1/8x
o 边缘增强支持
o LUT 用于 PIP2 窗口的独立伽玛控制
• LUT 用于 LCD 输出的伽玛控制
• LCD 输出的可选抖动
其他功能
• 内部 PLL 或数字时钟输入 (CLKI)
• 软件启动的省电模式
• 通用输入/输出引脚
• COREVDD 1.5 伏
IOVDD 1.80、2.80 或 3.30 伏
• 封装:QFP22 208 引脚
S1D13L02封装
型号 | 封装 | MOQ(PCS) |
S1D13L02F00A100 | QFP22-208pin | 360 |
如需详细产品开发资料,请联系代理商-拓蒂电子。
