S1D13709F00A100:爱普生(EPSON) 带 CGROM 的图形 LCD 控制器
S1D13709概述
S1D13709 是一款简单的多用途图形/文本 LCD 控制器,具有 32 KB 嵌入式 SRAM 显示缓冲器,支持 TFT 和 STN 面板。 S1D13709 有一个 TFT 接口,最多支持 WVGA 面板。 S1D13709的寄存器组与S1D13700完全兼容。作为 S1D13700 的功能替代品,从软件的角度来看,使用 S1D13700 设计的 STN 面板的系统可以轻松迁移到 S1D13709 的 TFT 面板系统。
S1D13709 允许分层文本和图形、在任何方向滚动显示以及将显示划分为多个屏幕。 32 KB 的嵌入式 SRAM 显示存储器用于存储文本、字符代码和位图图形。 S1D13709 处理显示控制器功能,例如:从控制微处理器到缓冲存储器,读取存储器数据,将数据转换为显示像素,并为LCD面板产生时序信号。 S1D13709 设计有一个内部字符生成器,支持内部掩码 ROM (CGROM) 中的 160 个 5x7 像素字符和字符生成器 RAM (CGRAM) 中的 64 个 8x8 像素字符。不使用 CGROM 时,CGRAM 最多支持 256 个 8x16 像素字符。
S1D13709特征
• 嵌入式 32 KB 显示缓冲区
• 直接和间接 CPU 接口
• 8 位数据总线宽度
• 支持 4 位 STN/TFT LCD
• 示例解决方案:
o 640x240@1bpp
o 320x240@2bpp
o 240x160@4bpp
• 低功耗
• 颜色/灰色阴影支持 1/2/4 bpp
• 文本、图形和组合的文本/图形显示模式
• 嵌入式 CGROM 中的 160、5x7 像素字符
• CGRAM 中可达 256 个 8x16 像素字符
• 重叠屏幕(可达 3 个)
• 可编程光标
• 温度范围:-40° ~ 85°
• 封装:TQFP14-80pin

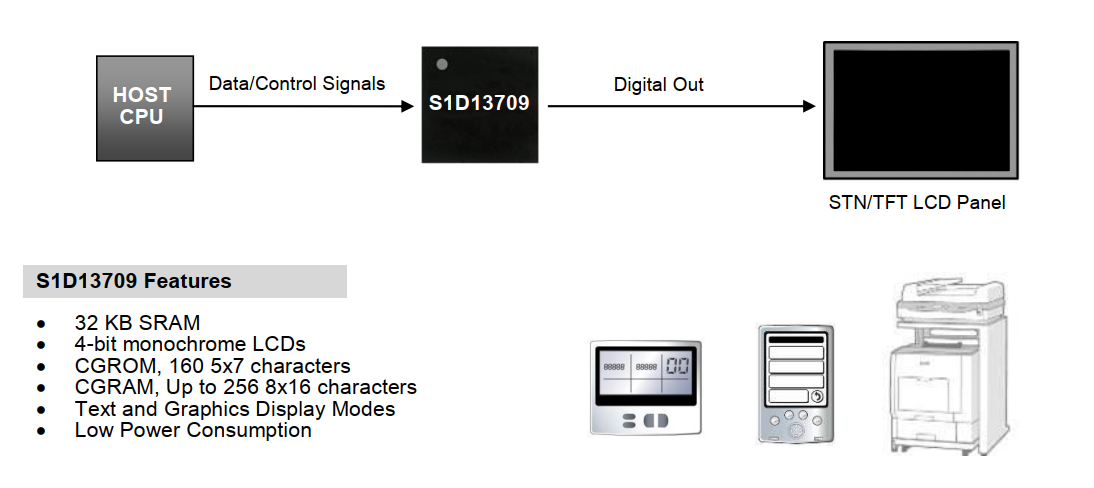

S1D13709系统框图
S1D13709描述
显示内存
• 嵌入式 32 KB SRAM 显示缓冲区
CPU接口
• 8 位 CPU 数据总线接口
• 直接/间接地址总线支持
TFT 典型分辨率的预编程设置
• S1D13700 的软件无需重新设计即可使用
时钟
• 两端晶振或单振荡器输入
• 嵌入式 PLL 产生 TFT 时钟
显示支持
• STN-LCD 接口
o 4 位灰度
o 最大支撑尺寸:
o 640x240@1bpp
o 320x240@2bpp
o 240x160@4bpp
• TFT-LCD 接口
o 1/2/4 bpp 颜色深度
o 使用放大镜分辨率高达 800x480
显示功能
• 颜色/灰色阴影支持 1/2/4 bpp
• 文本、图形和组合文本
• 图形模式下的三个重叠屏幕
• 可编程光标控制(硬件光标)
• 平滑的水平和垂直滚动全部或部分显示
• 字符 ROM/RAM
o 嵌入掩码编程字符生成器 ROM 中的 160、5x7 像素字符
o 嵌入式字符生成器 RAM 中最多 256、8x16 像素字符
其他功能
• 软件启动的省电模式
• 低功耗
• 灵活的电源配置:
o COREVDD 3.0 至 5.5 伏
o PLL VDD 3.0 至 5.5 伏
o NIOVDD 3.0 至 5.5 伏(LCD 接口)
o HIOVDD 3.0 至 5.5 伏(CPU 接口)
• 工作温度范围:-40° ~ 85°C
• TQFP14 80 引脚,0.5mm 引脚间距
S1D13709封装
型号 | 封装 | MOQ(PCS) |
S1D13709F00A100 | QFP14-80pin | 800 |
