RX-8025T使用说明概要
1、RX-8025T的特点:
1. 内置高稳定度的32.768KHz 的DTCXO (数字温度补偿晶体振荡器)
2. 支持I2C 总线的高速模式(400K)。
3. 定时报警功能(可设定:天,日期,小时,分钟)
4. 固定周期定时中断功能。
5. 时间更新中断功能。
6. 32.768KHz频率输出(具有使能OE功能)
7. 闰年自动调整功能。(2000 到2099)
8. 宽范围接口电压:2.2V 到 5.5V
9. 宽范围的时间保持电压:1.8V 到 5.5V
10. 低电流功耗:0.8uA/3V (Typ.)
|

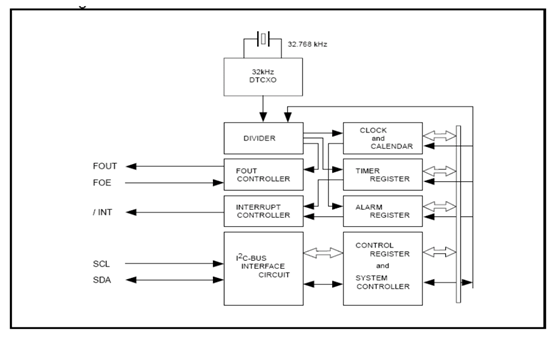

2、 RX-8025T 结构框图: ![RX-8025T 结构框图.png](/../../upload/image/20220219/6378089257034581777188452.png)
3.1 管脚功能定义: 管脚名称 | I/O | 功能 | 1: T1 | In | * 工厂测试用(不用额外连接) | 2: SCL | In | I2C 总线通讯的串行时钟输入端 | 3: FOUT | Out | 这是个 C-MOS 输出引脚,可通过 FOEFOE 进行控制。 当FOE=’ H’ , 该引脚输出一个 32.768KHz 信号 当输出停止时,FOUT 引脚=“ H-Z”( 高阻状态) | 4/8/9/14: NC | - | 这些引脚没有连接内部 ICIC | 5: TEST | In | *工厂测试用(不用额外连接) | 6: VDD | - | 电源正端 | 7: FOE | In | 该引脚用来控制 FOUT 的输出模式,当为高电平时 FOUT 输出 使能。 | 1010: /INT | Out | 该引脚用于输出:报警信号,时钟信号,时间更新信号,以 及其它信号。该引脚为开漏输出引脚。 | 1111: GND | - | 电源接地端 | 1212: T2 | - | *工厂测试用 | 1313: SDA | I/O | I2C 总线通讯,数据传输端。该引脚为 N-ch 开漏输出,所 以一定要连接到一个有上拉电阻的相关信号线上。 |
注意:确认在 VDD 和 GND 之间连接一个至少 0.1uF 的旁路电容。
4、 绝对电气指标: 项目 | 符号 | 条件 | 数值 | 单位 | 电源电压 | VDD | VDD 和 GND 之间 | -0.3 to +7.0 | V | 输入电压(1) | Vin1 | FOE 引脚 | * GNDGND-0.3 to VDD+0.3 | V | 输入电压(2) | Vin2 | SCL, SDA 引脚 | GNDGND-0.3 to +7.0 | V | 输出电压(1) | Vout1 | FOUT 引脚 | GND-0.3 to VDD+0.3 | V | 输出电压(2) | Vout2 | SDA, /INT 引脚 | *GNDGND-0.3 to +7.0 | V | 存储温度 | T-STG | 分散存放,无包装 | -55 to +125 | ℃ |
5、 推荐操作条件: 项目 | 符号 | 条件 | Min. | Typ. | Max. | 单位 | 运行电压 | VDD | 接口电压 | 1.8 | 3.0 | 5.5 | V | 温度补偿电压 | V-TEM | 温度补偿电压 | 2.2 | 3.0 | 5.5 | V | 时钟供电电压 | V-CLK | - | 1.6 | 3.0 | 5.5 | V | 操作温度 | T-OPR | - | -40 | +25 | +85 | ℃ |
6、 频率特性: 频率稳定度: ▵f/f= ±3.8ppm @ Ta= 0 to +50℃, VDD=3.0V 相当于:60*60*24*3.8ppm = 0.328 (s/day) ▵f/f= ±5.0ppm @ Ta= -40 to +85℃, VDD=3.0V 相当于:60*60*24*5.0ppm = 0.432 (s/day)
7、完整型号 规格型号 | 产品料号 | 工作温度 | RX-8025T UC | X1B000281000500 | -20-75°C | RX-8025T UB | X1B000281000400 | -40-85°C |
8、应用领域 l 智能电表 l 运输车辆及其控制装置(汽车、飞机、火车、船舶) l 维持生命的医疗机械 l 工控设备 l 海底中转设备 l 发电站控制机器 l 防火防灾装置等
|
