S2D13V02—EPSON（爱普生）用于汽车显示系统的Telltale监控IC
S2D13V02描述
S2D13V02 是一款用于汽车显示系统的 Telltale 监控 IC。 当 S2D13V02 监测到从主机传输的图像信号异常时，它会通知主机并根据需要执行显示处理（信号覆盖等）。 即使在背景发生变化的图像（地图显示等）上叠加显示信息时，也可以从可视性的角度设置和检测错误判断阈值。 S2D13V02 支持高可靠性显示系统，具有全方位的显示安全功能，包括此功能。
S2D13V02 符合汽车设计标准，包括 AEC Q100/IATF16949 合规性，并满足车载使用的严格质量要求。
S2D13V02特征
安全特性
l Telltale 监控
l Telltale OSD（屏幕显示）
l 自测模式生成器
l CID（自定义图像显示）等
AEC Q100/IATF16949 合规性
S2D13V02规格参数：
芯片型号 | S2D13V02 |
供电电压 | 3.3V / 1.8V dual supply |
输入接口 | 开放式 LDI-Rx x 1ch (max 100MHz) |
输出接口 | 开放式LDI-Tx x 1ch (max 100MHz) |
显示分辨率 | 高达 1920x720 |
主机接口 | I2C SPI |
图像校正 | 8-bit Digital Gamma LUT + 2-bit Dithering |
安全特性 | 指示监控Telltale Monitoring |
指示屏Telltale OSD(On Screen Display) |
自测模式生成器Self Test Pattern Generator |
自定义图像显示 CID(Custom Image Display) etc. |
汽车标准符合性 | QA AEC-Q100/IATF16949 qualifications Ta : -40 ~ 105℃ |
其他 | 使用 QSPI 的外部闪存接口External Flash Memory interface using QSPI |
OSD α-Blending |
包装 | PFBGA8-81(P-TFBGA-081-0808-0.80) |

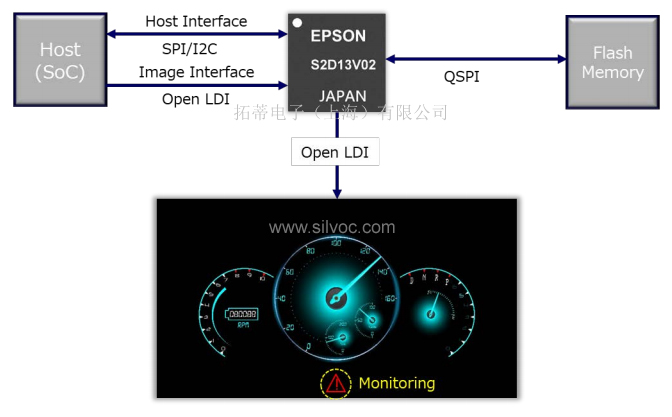

S2D13V02系统框图
