XV7181BB:爱普生(EPSON)陀螺仪传感器在自动割草机(Lawn mower)中的应用

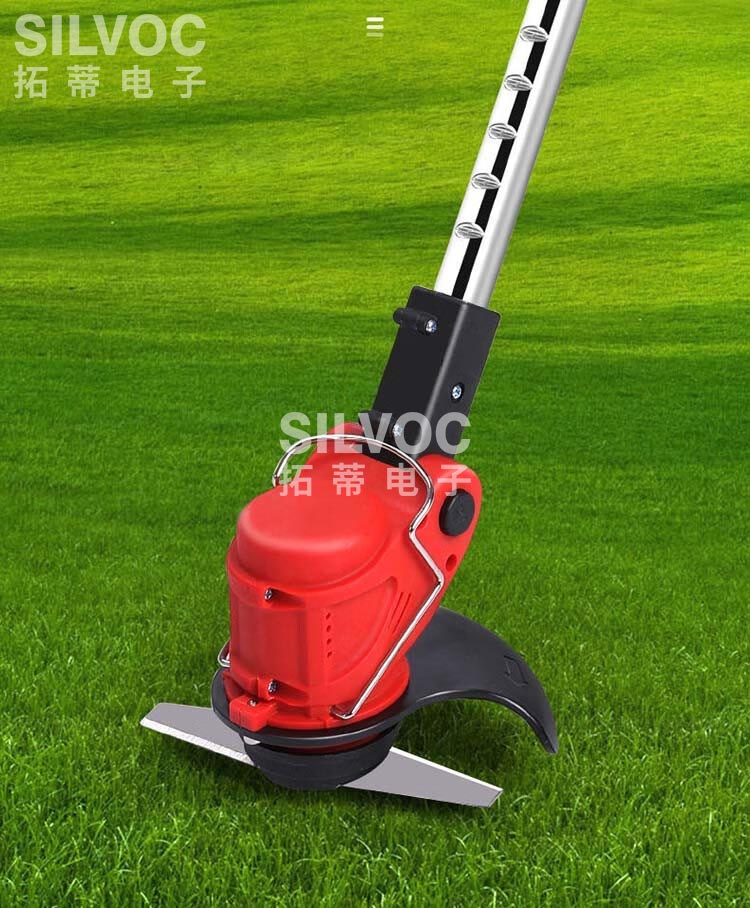

割草机(Lawn mower)又称除草机、剪草机、草坪修剪机等。割草机是一种用于修剪草坪、植被等的机械工具,它是由刀盘、发动机、行走轮、行走机构、刀片、扶手、控制部分组成。刀盘装在行走轮上,刀盘上装有发动机,发动机的输出轴上装有刀片,刀片利用发动机的高速旋转在速度方面提高很多,节省了除草工人的作业时间,减少了大量的人力资源。
![自动割草机1-2(Logo).jpg](/../../upload/image/20240615/6385407719756035163126822.jpg)
自动割草机作为现代园艺设备的一种新工艺,正改变人们的庭院护理方式,使大家能从繁重的劳动中解放出来,因此越来越受到广大用户的喜爱。为了让割草机在各种复杂的地形条件下实现稳定、高效的割草,因此自动割草机就需要先进的传感器技术来监测其姿态和运动轨迹。爱普生(EPSON)新推出的XV7181BB陀螺仪传感器凭借其精确的角速率输出、宽温度范围和优异的稳定性等优越的性能特性,成为自动割草机的一种理想选择。XV7181BB提供16位或24位的高分辨率角速率输出,使其能够准确检测自动割草机在不同地形上的姿态变化和旋转运动。这种高精度的角速率测量对于实时控制割草机的平衡和移动至关重要。
XV7181BB的主要特点如下:
低角度随机游走0.065°/√h Typ。
支持SPI/I2C串行接口
内置可选择的数字滤波器
角速度输出(16-bit or 24-bit)
内置温度传感器
电源电压:2.7V~3.6V
工作温度:-40°C 至 +85°C
低功耗1.2mA Typ。
检测范围±460°/s、±115°/s
XV7181BB的规格参数如下:
项目 | 参数 | 规格 | 条件/备注 |
电源电压 | VDDM | 2.7 to 3.6 V |
|
接口供电电压 | VDDI | 1.65 V to 3.60 V |
|
储藏温度 | TSTG | -40°C to +105°C |
|
工作温度 | TOPR | -40°C to +85°C |
|
比例因子 | So | 264 LSB/(°/s) 66 LSB/(°/s) ±2.0% | 16bit, Ta=+25°C,FS = 1, FS = 1/4 |
67584 LSB/(°/s) 16896 LSB/(°/s) ±2.0% | 24bit, Ta=+25°C,FS = 1, FS = 1/4 |
随温度变化比例因子 | Spt | ±3.0% | VDDM=3V, Ta=+25°C reference |
偏差 | ZRL | ±1 °/s (0 LSB Typ.) | Ta=+25°C |
温度偏差 A | ZRLta | ±0.3 °/s | -10°C to +50°C, Ta=+25°C reference |
温度偏差 B | ZRLtb | ±1.0 °/s | -40°C to +85°C, Ta=+25°C reference |
偏差温度系数 | ZRLs | 0.0024 ( °/s)/°C Typ. | VDDM=3V, Average of absolute value, △T=1°C. |
速率范围 | I | ±115 °/s, ±460 °/s | FS=1, FS=1/4 |
非线性 | NI | ±0.25 %FS | Ta=+25°C |
横轴灵敏度 | CS | ±5 % | Ta=+25°C |
电流消耗 | Iop1 | 1.4 mA Max. | Not communicating |
休眠电流 | Iop3 | 1 μA Typ. |
|
噪声密度 | Nd | 0.0015 (°/s)/√Hz | at 10Hz,LPF Default setting |
角度随机行走 | ARW | 0.065 °/√h |
|
偏置不稳定性 | Bs | 0.9 °/h Typ. | Bottom value of Allan deviation |

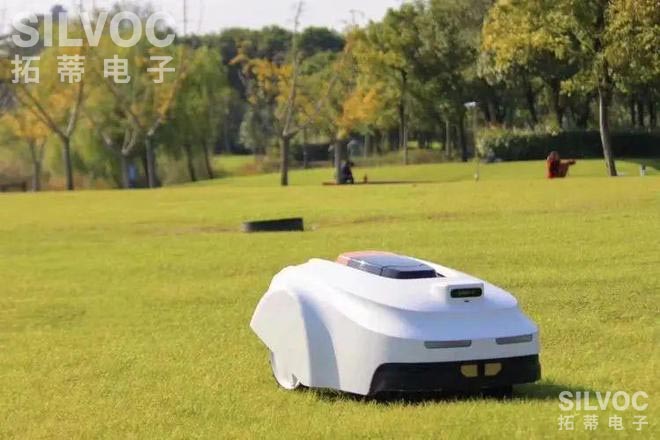

自动割草机需要在各种复杂的地形上运行,包括平坦的草地、斜坡以及不平整的地面。在这些场景中,设备需要保持稳定的运行状态,避免倾翻和偏离预设路径。XV7181BB陀螺仪传感器通过监测设备的角速率和姿态变化,帮助割草机实现精准的平衡和运动控制。
![自动割草机1-1(Logo).jpg](/../../upload/image/20240615/6385407730929734861394493.jpg)
XV7181BB陀螺仪传感器功能实现:
1、 实时姿态监控:
XV7181BB陀螺仪传感器能够实时监测自动割草机的姿态变化,包括滚转、俯仰和偏航角度的变化。这使得割草机可以在检测到地形变化时快速调整其姿态,保持平衡和稳定。
2、 路径导航和避障:
XV7181BB陀螺仪传感器提供的精确角速率数据能帮助自动割草机在复杂的地形上进行路径导航和障碍物避让。割
草机可以根据传感器的输出数据调整其行进方向和速度,避免碰撞和倾翻。
3、提高割草效率:
在崎岖的地形上,XV7181BB陀螺仪传感器的高精度角速率测量使割草机能够更有效地调整其刀片和行进速度,确保割草的均匀性和效率。即使在斜坡上,XV7181BB陀螺仪传感器也能帮助割草机保持最佳的割草状态。
总之,在安装集成了爱普生(EPSON) XV7181BB陀螺仪传感器后,割草机在不同地形上的稳定性显著提升。在陡坡和不平整地面上,割草机能够保持平稳的运行姿态,避免了以往常见的倾翻问题。此外,传感器的低功耗特性使得割草机的续航时间延长了20%,大大提高了用户的割草效率和使用体验。
XV7181BB陀螺仪传感器的封装规格如下:
型号 | 料号 | 尺寸 | MOQ |
XV7181BB | X2A000401100200 | 5.0 x 3.2 | 2000PCS/REEL |
XV7181BB 51.000kHz F | X2A000401100200 | 5.0 x 3.2 | 2000PCS/REEL |
如需XV7181BB陀螺仪传感器的详细资料,欢迎随时联系拓蒂电子。
