S2D13V52：EPSON（爱普生）车用定标器IC
S2D13V52 是一种定标器，用于将流图像数据从一种分辨率放大/缩小到另一种分辨率。 只要帧速率匹配，输入和输出显示时序可以完全独立。 内部行缓冲器和特殊同步逻辑提供从一种显示分辨率到另一种显示分辨率的无缝转换。 不需要完整的帧缓冲区。 输入和输出时序/分辨率均完全可编程，可支持高达 2880x1080 @ 60Hz 的输出分辨率。为设备通信提供可选的 SPI/I2C 接口。 输入输出显示接口为 OpenLDI，可配置为 1 或 2 通道。
S2D13V52 符合汽车设计标准，包括 AEC Q100/IATF16949 合规性和多种错误检测功能。 其他功能包括用于伽马校正的双缓冲 LUT、自测图像模式生成、输入裁剪、区域消隐和用于降低 EMC 的扩频时钟发生器 (TBD)。
S2D13V52特征
• CPU接口：SPI、I2C
• 显示输入：OpenLDI（1ch 或 2ch）
• 显示输出：OpenLDI（1ch 或 2ch）
• 输入分辨率：高达 1920x1080（全高清）
• 显示分辨率：高达 2880x1080 或 2400x1400 @60Hz
• 显示功能：
o 伽玛校正
o 输入裁剪
o 区域消隐
o 左/右分割功能
• 1x 到 2x Upscaler（高质量 4x4）
• 0.5x 至 1x 降频器（双线性）
• 自检图像模式
• 单时钟输入
• 内部 PLL
• 多达 5 个 GPIO 引脚
• 电源：双1.8V / 3.3V
• 供电温度范围：-40°~ 105°C
• 封装：H4QFP15 100 引脚
• 错误检测功能
• 符合 AEC Q100/IATF16949

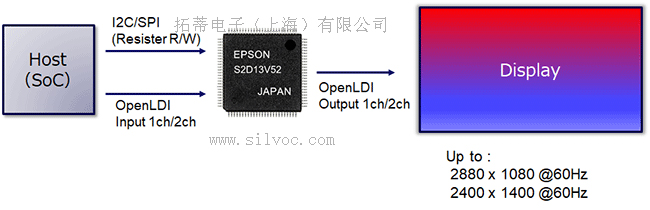

S2D13V52系统框图
S2D13V52规格参数
型号 | S2D13V52 |
供电电压 | 3.3V(I/O) / 1.8V(Internal) |
输入接口 | OpenLDI-Rx (1ch/2ch) |
输出接口 | OpenLDI-Tx (1ch/2ch) |
输入分辨率 | Max : ~1920 x 1080@60fps |
输出分辨率 | Max : ~2880 x 1080 or 2400 x 1400@60fps |
主接口 | SPI/I2C |
图像校正 | Gamma Correction |
错误监测 | Input Video Data CRC Check Hsync/Vsync/DE Watch Dog Timer
OpenLDI Input Clock Stop Check
Input/Output Resolution Check |
汽车标准 | AEC-Q100 Qualifiaction Operating Temperature = -40~105℃ |
其他 | Internal PLL Self test image pattern generation |
包装 | H4QFP15-100-pin (14mm x 14mm ,t=1.7mm, 0.5mm pitch) |
