S2D13V70—EPSON（爱普生）Golden Gate 汽车级桥接 IC (eDP⇒OpenLDI Bridge IC)
S2D13V70是一款eDP(rev.1.4a) to Open LDI桥接设备，可以实现eDP源到具有Open LDI接口的显示面板之间的连接。 它可以通过 1 lane/2lane eDP 接收 1.62Gbps/2.7Gbps 的数据速率，并将其转换为具有 2ch Open LDI 信号的传输，像素时钟频率高达 148.5MHz（每 1ch）。
该规范非常简单，因此可以轻松插入现有系统显示架构，只需进行很小的修改，使其成为现有和未来设计的理想解决方案。
S2D13V70 还通过了包括 AEC-Q100 认证和多项功能安全特性在内的汽车设计认证。
S2D13V70 的 eDP Rx IP (rev1.4a) 也可以连接到 DP (rev1.3 和 1.4) 信号。
S2D13V70 特征
简易桥 S2D13V70 |
供电电压 | 3.3V / 1.8V dual supply |
输入 | eDP rev.1.4a x 2Lane, Max 2.7Gbps/lane |
输出 | OpenLDI-Tx x 2Ch, Max120MHz/ch |
显示分辨率 | up to 1920 x 1200@60fps |
主接口 | SPI |
图像校正 | 8-bit Digital Gamma LUT + 2-bit Dithering |
安全特性 | SPI connection (checksum function by 16byte cache)
Input pixel clock/sync. signal monitoring
CRC (Full screen / Register setting / Frame comparison)
Output watermark function
Blank screen
Error / Interrupt pins |
汽车标准 | AEC-Q100 qualifications
Ta : -40 ~ 105℃ |
其他 | System Clock : 48MHz for always running clock
SPI Bridge (SPI Slave to Master bridge)
Splitter function (Line split / LR split) |
包装 | PFBGA8-81 (8mm x 8mm x 1.2mm, 0.8mm pitch) |
开发状态 | 正在开发中 Under Development |

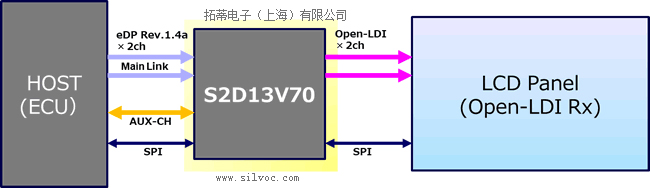

S2D13V70系统框图

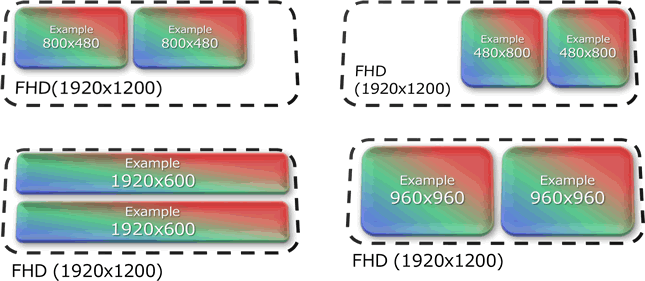

S2D13V70拆分器功能
拆分器功能（线或 LR 拆分）
分辨率大小：可以在1920×1080分辨率内进行双屏显示。
