S2D13P04—EPSON（爱普生）多相机接口 IC

S2D13P04，爱普生相机接口IC适用于多相机系统。 4路摄像头输入，4种模式输出； 固定通道、合并、自动扫描和压缩。 由于内置了用于图像处理的VRAM，因此可以通过单片机实现4into1的摄像头接口。从1个摄像头系统无需任何改变即可轻松增加摄像头数量。

S2D13P04描述

S2D13P04 是一款专为汽车多摄像头系统设计的摄像头接口 IC。

S2D13P04集成了四路NTSC/PAL视频解码器，可以同时连接四台模拟摄像机，通过内部VRAM同步输出四台摄像机异步输入的图像数据。

S2D13P04还具有图像处理功能，例如四摄像头图像数据的图像合成、畸变校正、隔行扫描到逐行扫描转换等。

S2D13P04 内置大容量 VRAM，因此不需要外部存储器。

S2D13P04特征

l  视频输入

  模拟视频 (CVBS) 输入 – 4 个输入

  PAL/NTSC 解码器 – 4 通道

  NTSC-M、NTSC-J 支持

  PAL-M、PAL-B、PAL-G、PAL-I、PAL-N 支持

l  视频输出

  数字输出 8 位 YUV422（带 HSYNC/VSYNC） ITU-R BT.656 *1

  隔行输出 *2, 3

  渐进式输出

l  视频输出模式

  固定模式

  自动扫描模式 *4

  合并模式 *2

  压缩模式 *2, 4

l  图像处理

  图像缩放功能

  隔行到逐行转换

  失真校正功能*3、4

l  以稳定的帧速率输出

  720x480i 30fps（NTSC 隔行输出）

  640x480p 30fps（NTSC 逐行输出）

  640x480p 30fps（启用失真校正的 NTSC）

  720x576i 25fps（PAL 隔行输出）

  768x576p 25fps（PAL 逐行输出）

  640x480p 25fps（启用失真校正的 PAL）

l  主机接口

  I2C 接口（从机）

  SPI接口（从机）

l  无需外部 RAM

l  工作温度 -40 至 +85 ℃ (Ta)

l  工作电压 模拟：3.3±0.3V，IO：3.3±0.3V 内核：1.8±0.15V，PLL：1.8±0.15V z

l  封装

  S2D13P04B00B100  PFBGA10UX121 (10mm×10mm×1.2mm, 0.8mm-pitch)

  S2D13P04F00A100  QFP15-100pin (14mm×14mm×1.7mm, 0.5mm-pitch)

*1 每行的像素数可能不符合 ITU-R BT.656 标准。

*2 在合并模式或压缩模式下，输出与隔行输出兼容。

*3 启用失真校正功能时，不支持隔行输出。

*4 在压缩模式或自动扫描模式下，不支持失真校正。

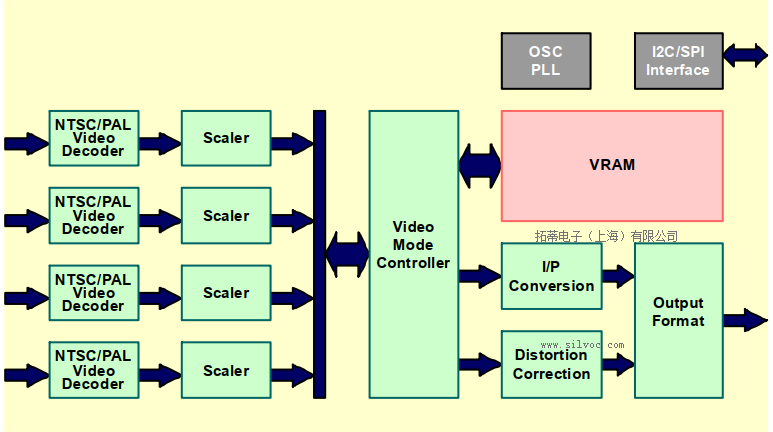

S2D13P04系统框图

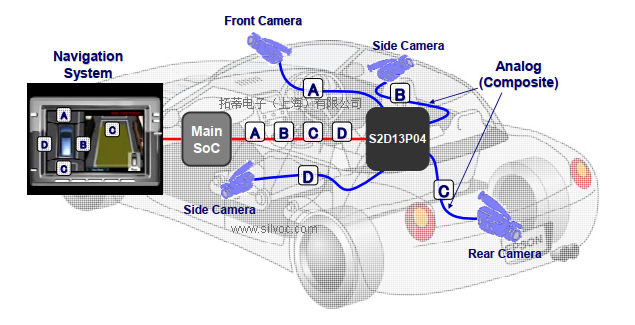

S2D13P04使用案例

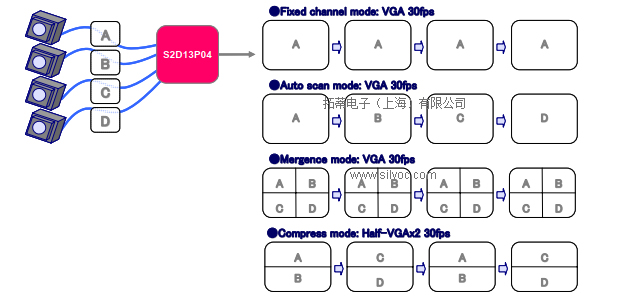

S2D13P04输出数据格式图像

备注：

S2D13P04 技术文档

S2D13P04 评估板
